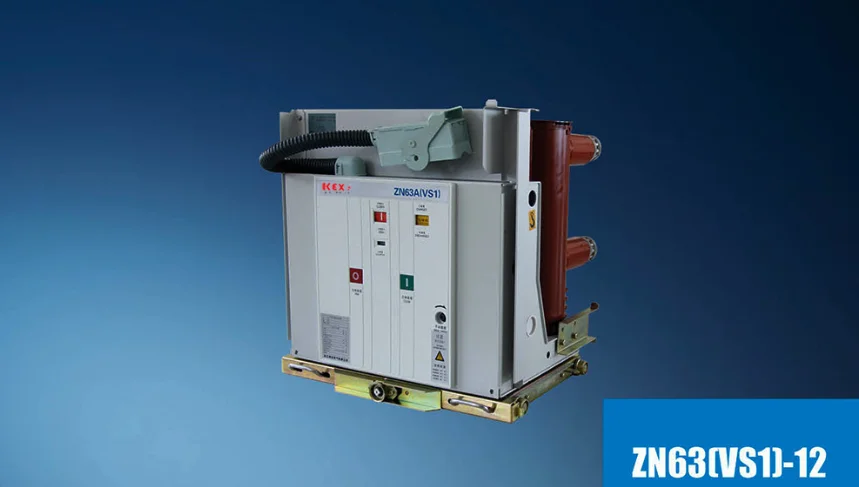

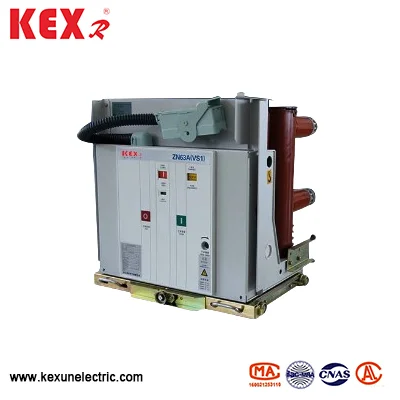

Zn63 VS1 VCB ad alta tensione interna
Zn63 VS1 VCB ad alta tensione interno prodotto da Kexun, un noto produttore in Cina, è adatto per apparecchiature elettriche con tensione nominale di 12kV e CA trifase di 50Hz e viene spesso utilizzato per il controllo e la protezione delle imprese industriali e minerarie, delle centrali elettriche, delle sottostazioni e delle strutture elettriche.
Modello: Zn63 VS1
Brand ： Kexr
Modello: Zn63 VS1
Brand ： Kexr
● Funzione di progettazione
Zn63 VS1 VCB ad alta tensione interno adotta l'integrazione del meccanismo operativo veterinario e del corpo dell'interruttore a circuito, che può essere progettato come unità di installazione fissa o un'unità a mano con un meccanismo di propulsione speciale. La parte principale del circuito può adottare il polo sigillato integrale per realizzare miniaturizzazione, alta affidabilità e manutenzione senza interruttore. Può essere utilizzato con KYN28A-12 (GZS) e altri quadri a mano centrale e può anche essere utilizzato con quadri fissi XGN.
● Utilizzo delle condizioni
▶. Temperatura ambientale: Zn63 VS1 VCB ad alta tensione interno deve essere gestito a -10 ~ 40 ℃ (è consentito lo stoccaggio e il trasporto a -30 ℃).
▶ Altitudine: Zn63 VS1 VCB ad alta tensione interno deve essere installato ad un'altitudine inferiore a 1000 m.
▶ Umidità relativa: il valore medio giornaliero non è superiore al 95%, il valore medio giornaliero della pressione del vapore saturo non è superiore a 2,2x10-MPa e il valore medio mensile non è superiore a 1,8x10-MPa
Nota ： Zn63 VS1 VCB ad alta tensione interno deve funzionare in un luogo senza incendio, esplosione, inquinamento grave, corrosione chimica e vibrazioni violente.
◆ Incontra lo standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ecc.
● Parametri tecnici di Zn63 VS1 VCB ad alta tensione interna
|
Articolo |
Unità |
Dati |
|||
|
Tensione nominale |
Kv |
12 |
|||
|
Livello di isolamento valutato |
Impulso di fulmini valutato Restringi la tensione （Picco） |
Kv |
75 |
||
|
Frequenza nominale |
1 minuto di frequenza di lavoro resistere alla tensione |
42 |
|||
|
Corrente di rottura del corto circuito classificato |
IL |
20/25 |
31.5 |
40 |
|
|
Corrente nominale |
A |
630 |
630 1250 |
1250 1600 |
|
|
1250 |
1600 2000 |
2000 2500 |
|||
|
|
2500 3150 |
3150 4000 |
|||
|
Corrente di stabilità termica nominale （Valore virtuale） |
IL |
20/25 |
31.5 |
40 |
|
|
Corrente stabile dinamica nominale （picco） |
50/63 |
80 |
100 |
||
|
Corrente di chiusura a corto circuito classificato （Picco） |
50/63 |
80 |
100 |
||
|
Tempi di rottura del corto circuito classificato |
Tempo |
50 |
|||
|
Tensione di resistenza della frequenza di alimentazione del circuito secondario (1min) |
V |
2000 |
|||
|
Sequenza operativa nominale |
|
O-0.3S-CO-180S-CO |
|||
|
O-180S-CO-180S-CO |
|||||
|
Tempo di stabilità termica nominale |
S |
|
|||
|
CONSEGNA DELLA ROTTURA VALUTATO DELLA BANCA DI CONSADITORE SINGOLA/SINGOLA |
A |
630/400 800/400 (40KA) |
|||
|
Vita meccanica |
Tempo |
10000 |
|||
