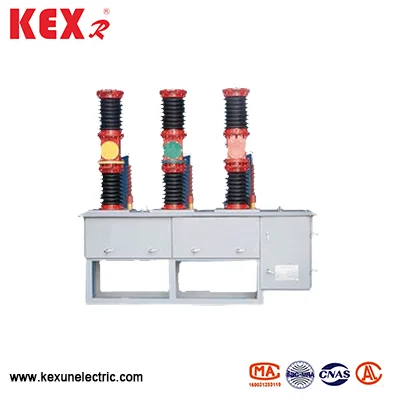

ZW7A VCB AC ad alta tensione
Il VCB AC ad alta tensione di ZW7A è una tensione nominale di 40,5 kV, che è prodotta appositamente da Kexun in China Factory. Apparecchiature di distribuzione esterna di distribuzione esterna di corrente trifase a 50Hz, adatte per la protezione e il controllo nel sistema di sottostazione e distribuzione delle imprese industriali e minerarie.
Modello: ZW7A
Brand ： Kexr
Modello: ZW7A
Brand ： Kexr
● Significato del modello

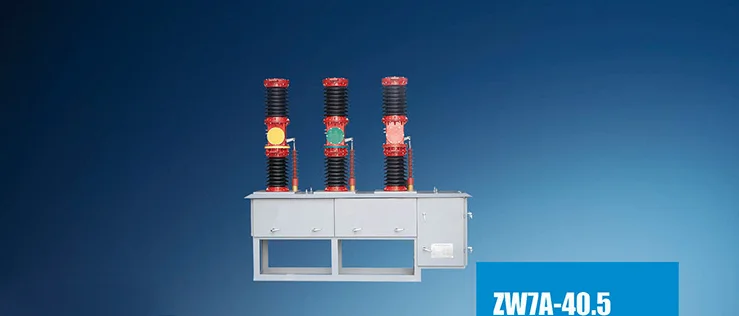

ZW7A-40.5
W = Tipo esterno
Z = interruttore a vuoto
7a = numero seriale di progettazione (miglioramento della 7a generazione della Cina)
40,5 = tensione nominale (40.5kV, conforme allo standard IEC)
● Area di applicazione
Il VCB AC ad alta tensione di ZW7A non è adatto solo per la protezione e il controllo nelle sottostazioni e nei sistemi di distribuzione delle imprese industriali e minerarie, ma anche adatti a griglie elettriche rurali e luoghi con operazioni frequenti, in particolare per le esigenze della ricostruzione della rete elettrica urbana e rurale.
◆ Incontra lo standard
IEC60265 、 IEC62271 、 GB3804 、 GB16926 ecc.
● Parametri tecnici del VCB AC ad alta tensione esterno ZW7A
|
Numero |
Articolo |
Unità |
Dati |
|
|
1 |
Tensione nominale |
Kv |
40.5 |
|
|
2 |
Frequenza nominale |
Hz |
1250，1600.2000 |
|
|
3 |
Corrente nominale |
A |
20，25,31,5 |
|
|
4 |
Corrente di rottura a corto circuito nominale |
IL |
50,63,80 |
|
|
5 |
Restringa la corrente di resistenza (picco) |
20，25,31,5 |
||
|
6 |
Valutazione a breve termine resiste alla corrente |
31.5 |
||
|
7 |
Corrente di chiusura del corto circuito classificato |
80 |
||
|
8 |
Sequenza operativa nominale |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Vita meccanica |
Tempo |
10000 |
|
|
10 |
Tempi di rottura di rottura a corto circuito classificato |
Tempo |
20 |
|
|
11 |
1min Frequenza di lavoro resistere alla tensione |
(bagnato) Fase per fase/terra |
Kv |
80 |
|
(secco) fase a fase/terra |
Kv |
95 |
||
|
12 |
L'impulso di illuminazione resiste alla fase di tensione alla fase/terra |
Kv |
180 |
|
|
13 |
Spessore di usura consentito di contatti dinamici e statici |
mm |
3 |
|
|
14 |
Peso netto |
kg |
Circa 600 |
|
|
15 |
Distanza di contatto |
mm |
22 ± 2 |
|
|
16 |
Contatta il colpo di contatto |
mm |
4 ± 1 |
|
|
17 |
Velocità di apertura media |
SM |
1.3 ~ 1.8 |
|
|
18 |
Velocità di chiusura media |
SM |
1.0 ~ 1.7 |
|
|
19 |
Contattare la chiusura del tempo di rimbalzo |
SM |
≤3 |
|
|
20 |
Sincronizzazione di apertura e chiusura trifase |
SM |
≤3 |
|
|
21 |
Resistenza al circuito principale |
Bambino |
≤100 |
|
|
22 |
Tempo di chiusura |
SM |
≤150 |
|
|
23 |
Tempo di apertura |
SM |
≤60 |
|
