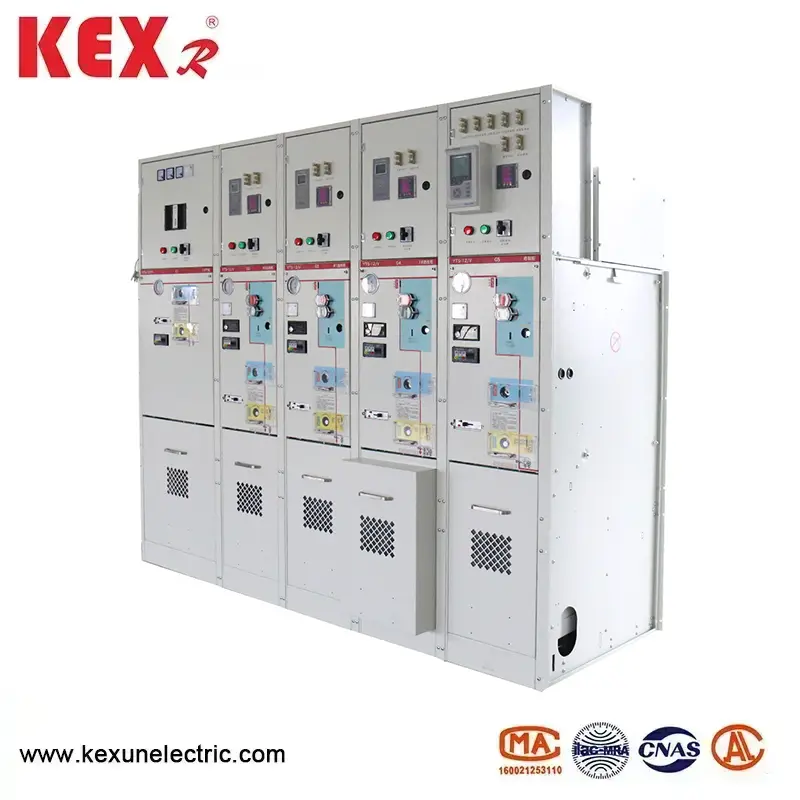

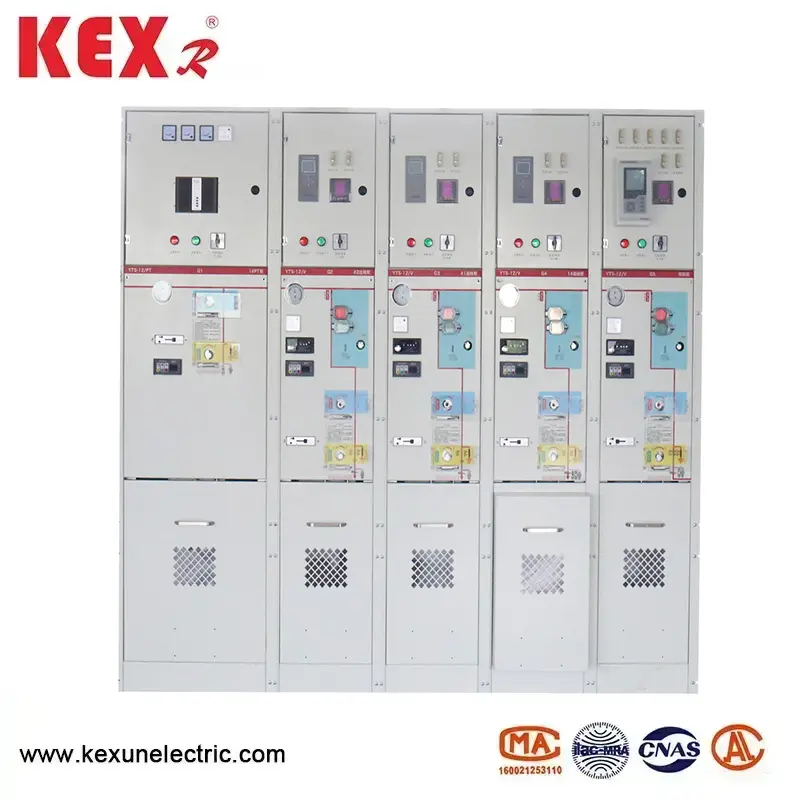

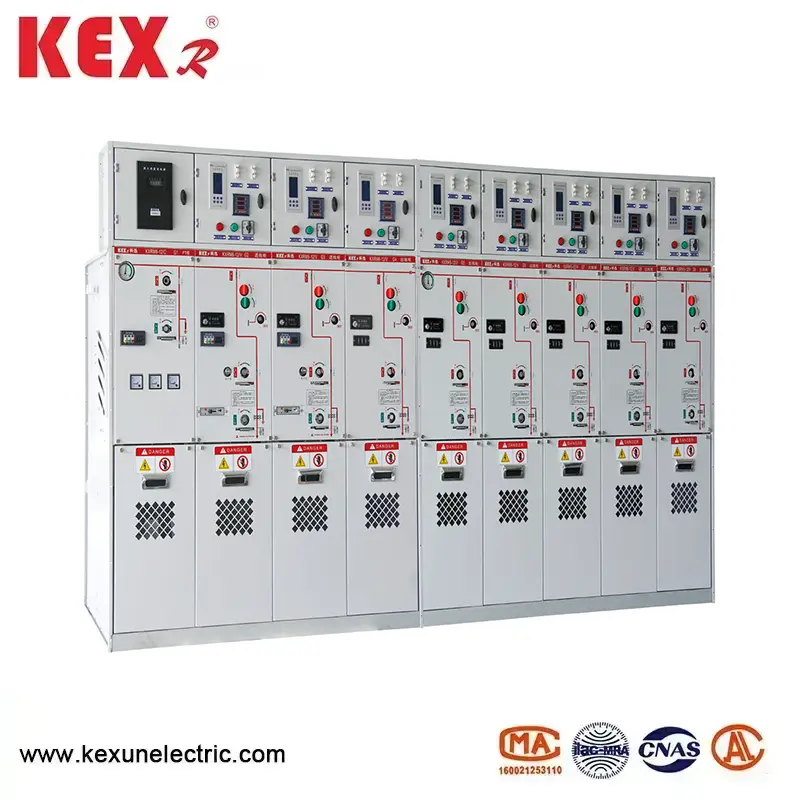

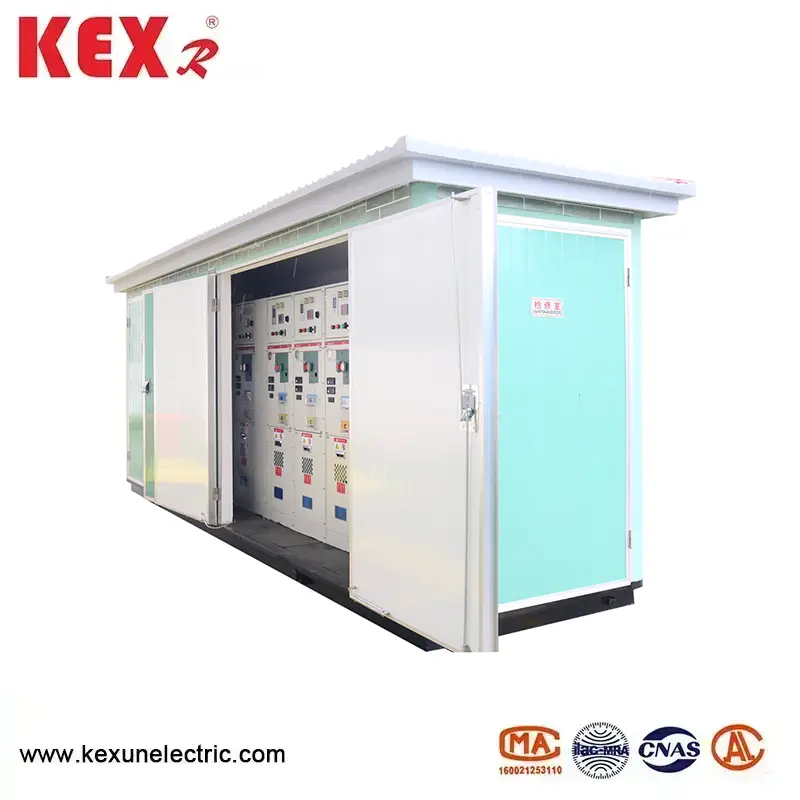

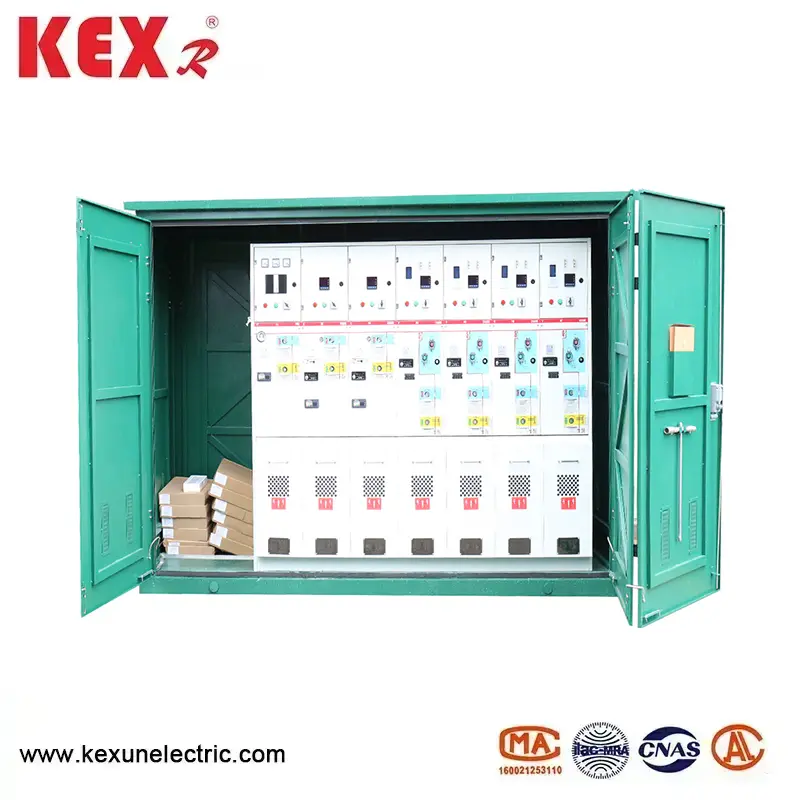

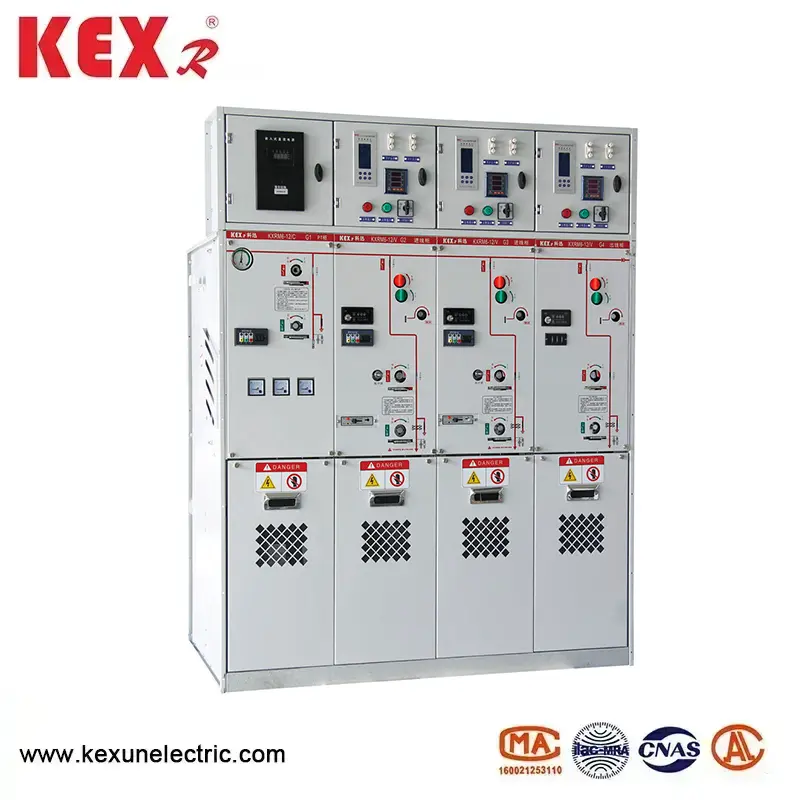

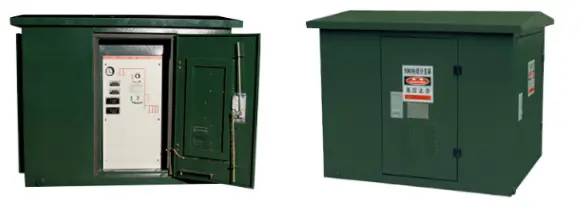

Quadro isolato d'aria

● Struttura e funzione principale di KXMR6-12 TIPO INSOLATO ARIALI

◆ Componenti core:

▶ Interruttore di carico: viene utilizzato per accendere e disattivare la corrente normale (come SF6 o interruttore di carico sotto vuoto).

▶ Gruppo fusibile: fornire protezione da cortocircuito (circuito di protezione da trasformatore comune).

▶ Interruttore di messa a terra: assicurarsi di terra sicura durante la manutenzione.

▶ Sala strumentale: è possibile selezionare il dispositivo di protezione del microcomputer o il modulo di monitoraggio.

◆ Schema tipico: combinazione modulare di unità di linea in arrivo, unità di linea in uscita, unità di misurazione e unità PT.

● Scenario di applicazione del quadro isolato d'aria

▶ ANCHIO DI RETURA ANTRAMENTO: come interruttore di nodo in alimentatore a doppia potenza o sistema di rete ad anello di alimentazione multiplo.

▶ Distribuzione del terminale: il terminale di distribuzione di imprese industriali e minerarie, complessi commerciali e quartieri residenziali.

▶ Nuovo accesso all'energia: controllo collegato alla griglia dell'energia distribuita come fotovoltaico e energia eolica.

● Utilizzo delle condizioni del quadro isolato d'aria

Il quadro isolato d'aria di tipo KXRM6 è adatto per temperature elevate e basse (+40 ℃ ~ -40 ℃), umidità, polvere, inquinamento del sale, miniere, alta quota (L000) e altri ambienti. L'immersione a breve termine in acqua entro 24 ore non influisce sull'uso.

Nota: se l'altitudine è più alta, indica l'altitudine specifica.

● Stadard

KXRM6 TIPO I quadri isolati ad aria si incontrano sotto gli standard

1. Standard internazionali

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694, ecc.

2. Standard in Cina

GB3804, GB3906, GB11022, ecc.

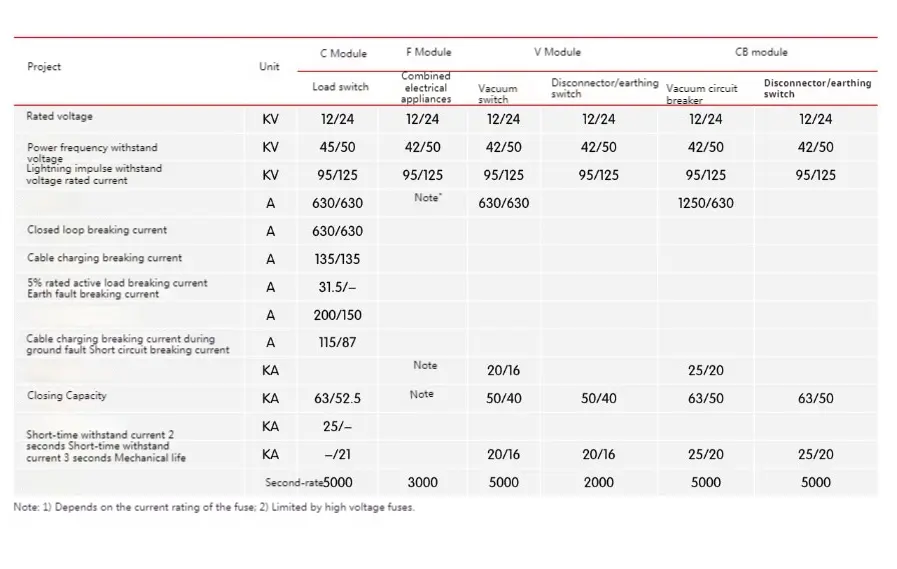

● Tabella dei parametri tecnici di tipo KXRM6 Isolato all'aria

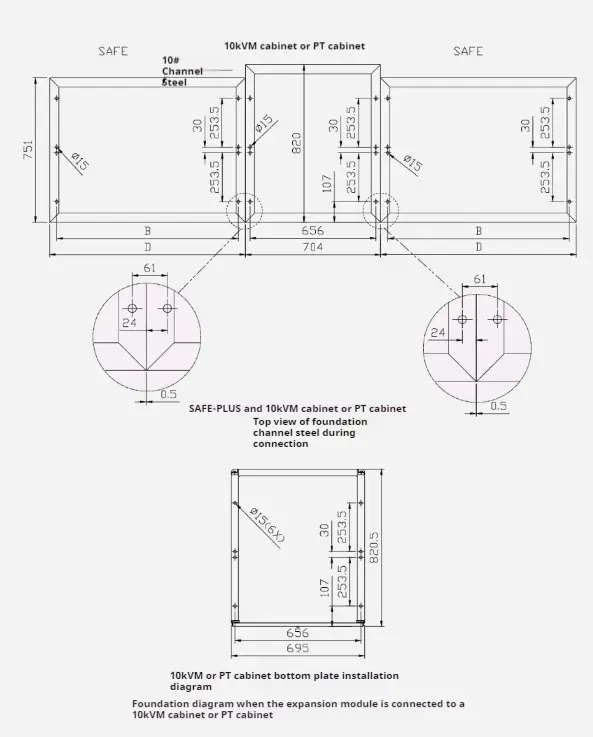

● Struttura e dimensioni del quadro isolato ad aria KXRM6
