Switchgear AIS

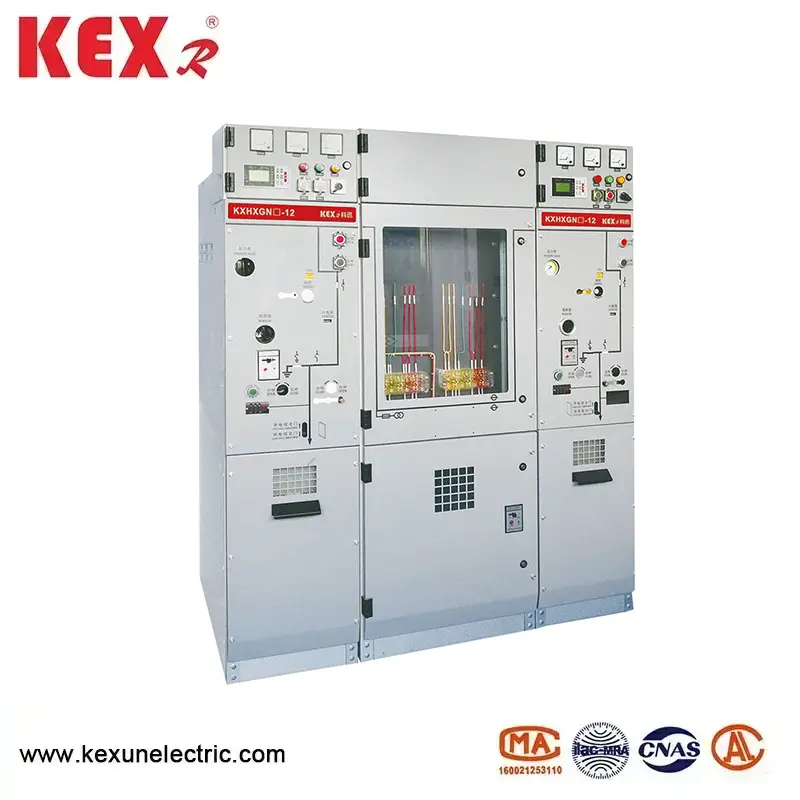

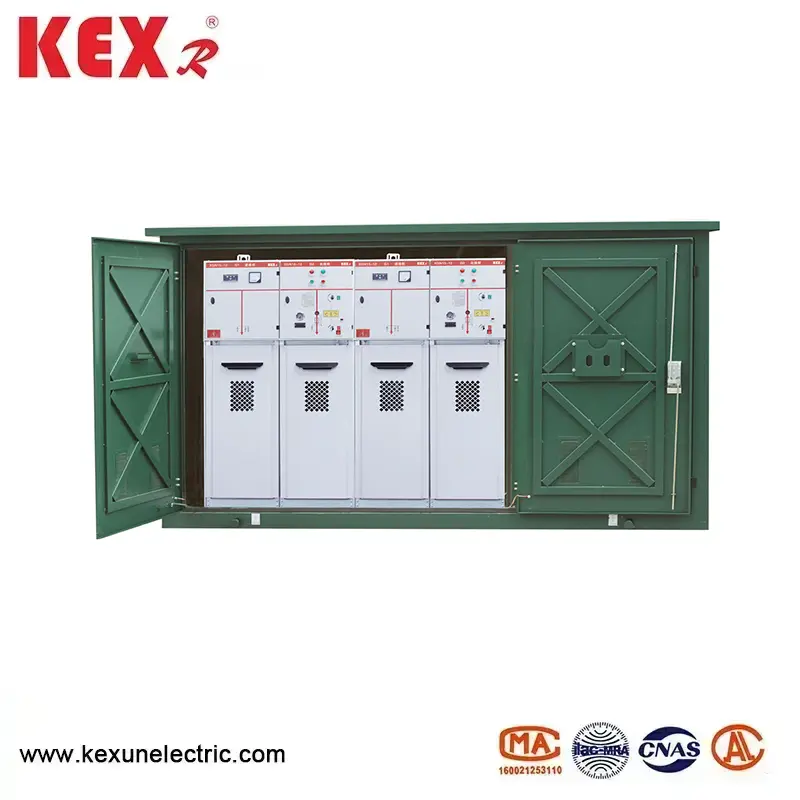

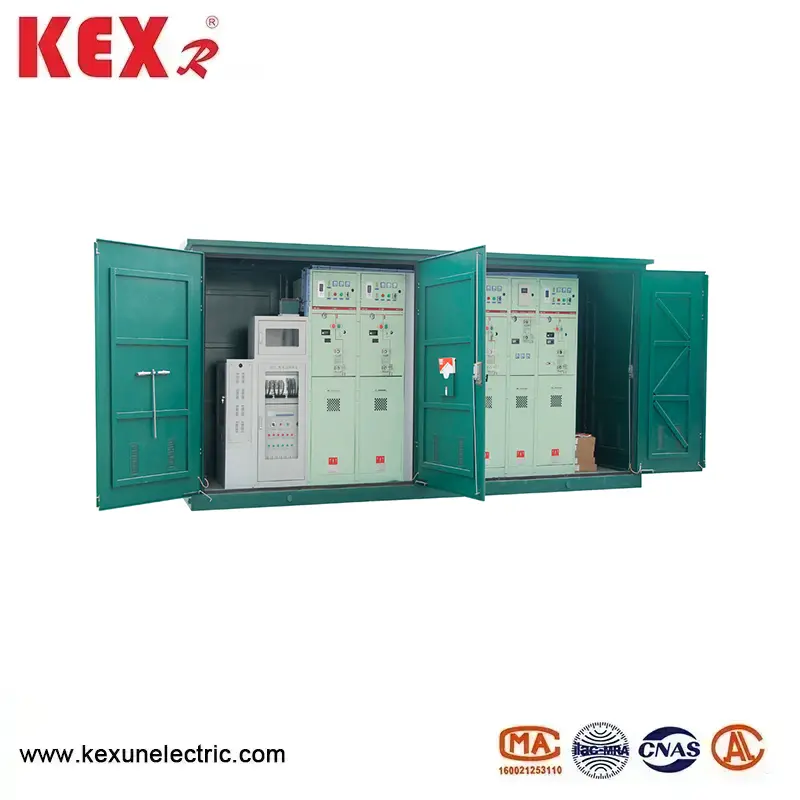

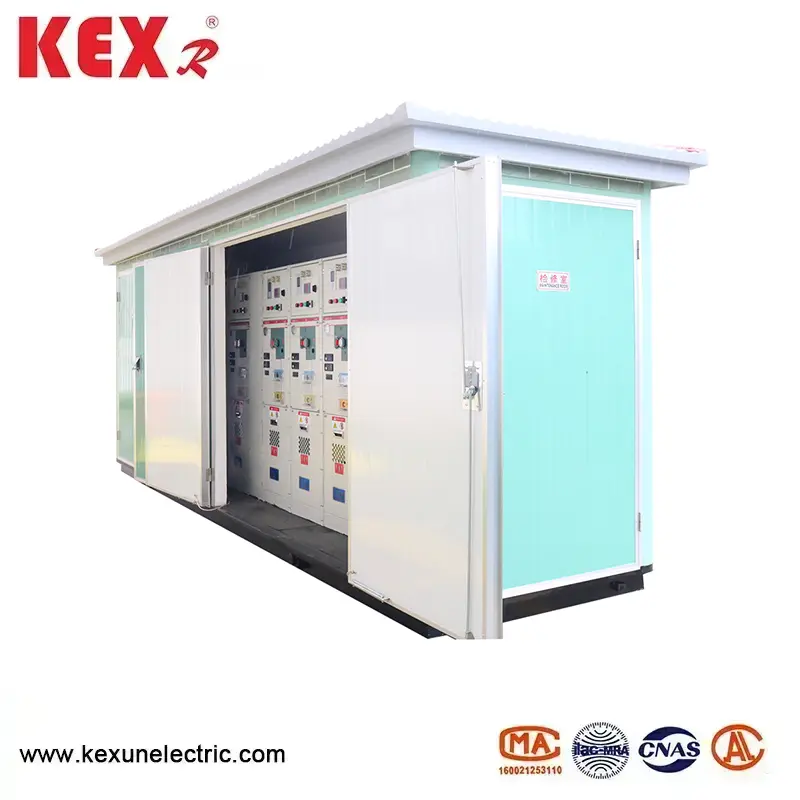

KXHXGN-12 TIPO AIS Switchgear prodotto da Kexr, un fornitore di attrezzature per trasmissione e distribuzione in Cina, è un gabinetto a rete anello isolato a gas da 12 kV (C-GIS) con gas di protezione ambientale (come aria secca, azoto o gas misto) come mezzo di isolamento, che è adatto per l'alimentazione della rete ad anello, l'alimentazione alimentare e l'apertura delle piccole scale di distribuzione delle reti di distribuzione.
Modello: KXHXGN-12
Brand ： Kexr
Modello: KXHXGN-12
Brand ： Kexr
● Funzionalità principale del quadro AIS
(1) Vantaggi di protezione ambientale
◆ SFGAS gratuito: vengono utilizzati i quadri AIS adotta aria secca, azoto o nuovi gas di protezione ambientale (come G, Airplus®, ecc.), Che è in linea con le normative sull'UE F-GAS e la politica di "doppia carbonio" della Cina.
◆ Emissione a basso contenuto di carbonio: rispetto al gabinetto della rete ad anello SF, GWP (potenziale di riscaldamento globale) si avvicina allo zero.
(2) Design strutturale
◆ Progettazione modulare: l'unità di quadro AIS della linea in arrivo, della linea in uscita, della misurazione e della PT può essere ampliata.
◆ Struttura chiusa: il livello di protezione dei quadri AIS raggiunge IP67, che è resistente alla polvere, a prova di umidità e resistente alla condensa, adatto a un ambiente duro.
◆ Dimensione compatta: risparmia spazio rispetto al gabinetto della rete ad anello AIS ed è più rispettoso dell'ambiente rispetto ai tradizionali SF₆ GIS.
(3) Opzioni intelligenti
Il monitoraggio intelligente (come DTU, misurazione della temperatura online, monitoraggio parziale delle dimissioni, ecc.) Può essere selezionato per supportare l'accesso all'Internet of Things (IoT) e realizzare operazioni e manutenzione remote.
● Parametri tecnici del quadro AIS
◆ Cabinet da interruttore a circuito
|
Articolo |
Unità |
Dati |
|||
|
Tensione nominale |
Kv |
12 |
|||
|
Frequenza nominale |
Hz |
50 |
|||
|
Livello di isolamento valutato |
1 minuto di frequenza di lavoro resistere Voltaggio |
Per groud ， fase in fase |
Kv |
42 |
|
|
Rottura |
48 |
||||
|
Impulso di illuminazione Restringi la tensione （Picco） |
Per groud ， fase in fase |
Kv |
75 |
||
|
Rottura |
85 |
||||
|
1min Frequenza di potenza Restringere la tensione del circuito ausiliario/di controllo (a terra) |
Kv |
2 |
|||
|
Corrente nominale |
A |
630 |
|||
|
Valutazione a breve termine resistere alla corrente （Valtà virtuale） |
Interruttore principale/interruttore di messa a terra |
IL |
25/4s |
||
|
Circuito di messa a terra |
IL |
21.7/4s |
|||
|
Picco di picco valutato Restringi la corrente |
Interruttore principale/interruttore di messa a terra |
IL |
63 |
||
|
Circuito di messa a terra |
IL |
54.5 |
|||
|
Corrente e tempi di rottura del corto circuito classificato |
ka/ora |
25/30 |
|||
|
Corrente di chiusura del corto circuito classificato (picco) |
IL |
63 |
|||
|
Corrente di rottura del cavo valutato |
A |
25 |
|||
|
Sequenza operativa nominale dell'interruttore O-0.3S-Co-180S-Co |
|
|
|||
|
Vita mecnica |
Breaker /Disconnector |
Tempo |
10000/3000 |
||
|
Grado IP |
Scatola sigillata |
|
IP67 |
||
|
Swichgear Shell |
|
IP4X |
|||
|
Pressione del gas |
Livello di ricarica del gas nominale (20 ℃, pressione del calibro) |
MPA |
0.02 |
||
|
Livello di fottuta minimo di gas (20 ℃, pressione del calibro) |
MPA |
0 |
|||
|
Prestazioni di sigillatura, |
Tasso di perdita annuo |
%/Anno |
≤0,05 |
||
◆ Caricamento dell'interruttore
|
Articolo |
Unità |
Dati |
|||
|
Tensione nominale |
Kv |
12 |
|||
|
Frequenza nominale |
Hz |
50 |
|||
|
Livello di isolamento valutato |
1 minuto di frequenza di lavoro resistere Voltaggio |
|
Kv
|
|
|
|
|
|
||||
|
Impulso di illuminazione Restringi la tensione （Picco） |
|
Kv
|
|
||
|
|
|
||||
|
1min Frequenza di potenza Restringere la tensione del circuito ausiliario/di controllo (a terra) |
Kv |
2 |
|||
|
Corrente nominale |
A |
630 |
|||
|
Valutazione a breve termine resistere alla corrente （Valtà virtuale） |
Interruttore principale/interruttore di messa a terra |
IL |
25/4s |
||
|
Circuito di messa a terra |
IL |
21.7/4s |
|||
|
Picco di picco valutato Restringi la corrente |
Interruttore principale/interruttore di messa a terra |
IL |
63 |
||
|
Circuito di messa a terra |
IL |
54.5 |
|||
|
Corrente di chiusura del corto circuito classificato (picco) |
Interruttore di carico/interruttore di terra |
IL |
63 |
||
|
Carico attivo classificato Currezione di interruzione |
A |
630 |
|||
|
Corrente corrente di interruzione a circuito chiuso |
A |
630 |
|||
|
CARICO ATTIVO VALUTAZIONE 5% corrente |
A |
31.5 |
|||
|
Corrente di rottura del cavo valutato |
A |
10 |
|||
|
Tempi di rottura del carico attivo classificato |
Tempo |
100 |
|||
|
Rottura della corrente di terra di terra |
A/ora |
31,5/10 |
|||
|
La corrente di ricarica di linee e cavi è disconnessa a condizione di guasto a terra. |
A/ora |
17.4/10 |
|||
|
Vita mecnica |
Breaker /Disconnector |
A/ora |
10000/3000 |
||
|
Grado IP |
Scatola sigillata |
|
IP67 |
||
|
Swichgear Shell |
|
IP4X |
|||
|
Pressione del gas |
Livello di ricarica del gas nominale (20 ℃, pressione del calibro) |
MPA |
0.02 |
||
|
Livello di fottuta minimo di gas (20 ℃, pressione del calibro) |
MPA |
0 |
|||
|
Prestazioni di sigillatura, |
Tasso di perdita annuo |
%/Anno |
≤0,05 |
||
● Standard di implementazione del quadro AIS
◆ Requisiti tecnici comuni degli standard GB/T 1022 per quadri ad alta tensione e controllo di controllo. ◆ GB/T39063640.5KV ACCATTURA IMPIALE CREACCATA E CONTROLLO.
◆ GB/T1985 Switch di isolamento CA ad alta tensione e interruttore di terra
◆ GB/T38043.6-40.5kV Switch di carico ad alta tensione CA
◆ GB/T1984 Interruttore AC ad alta tensione
◆ GB/T4208 Codice IP del livello di protezione della shell
◆ GB/T7354 Misurazione di scarico parziale
◆ GB/T311.1 Coordinamento dell'isolamento Parte 1: Definizione, principi e regole
● Utilizzo delle condizioni del quadro AIS
◆ Temperatura massima: +45 gradi Celsius;
◆ Temperatura minima: -25 gradi Celsius;
◆ Temperatura massima: (media 24 ore) +35 gradi Celsius;
◆ Umidità relativa media massima (24 ore 1: ≤ 95%; altitudine: ≤ 1500 m; capacità sismica: 8 gradi;
◆ Grado di protezione: sigillo del corpo carico IP67, shell mobili switch ip4x ；
◆ L'aria circostante non dovrebbe essere ovviamente inquinata da vapore corrosivo di gas e acqua combustibili.
◆ Non esiste un luogo di vibrazione violento frequente e il design della durezza sotto parti dure soddisfa tutti i tipi di requisiti.
◆ Quando viene utilizzato in condizioni ambientali normali oltre GB/T3906, l'utente deve negoziare con KEXR

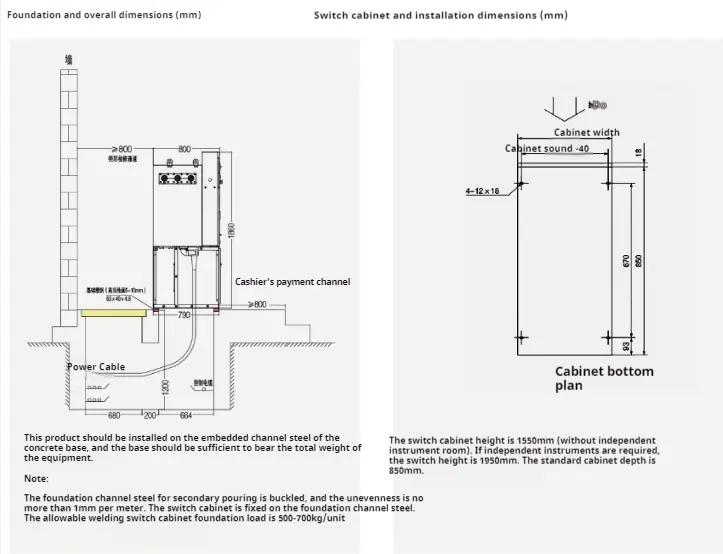

● Istruzioni di installazione
