Unità rispettosa dell'ambiente

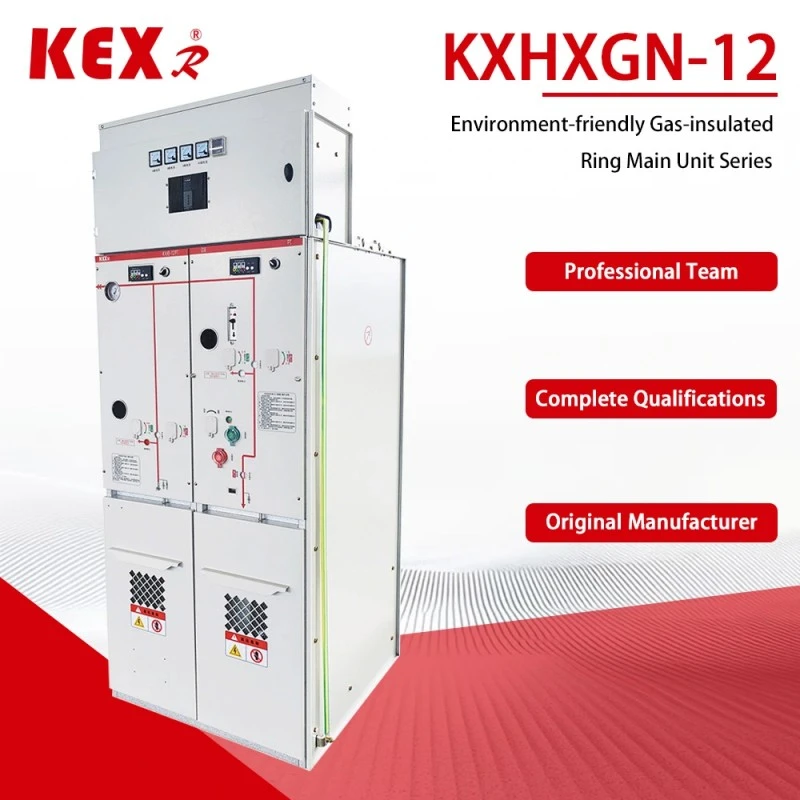

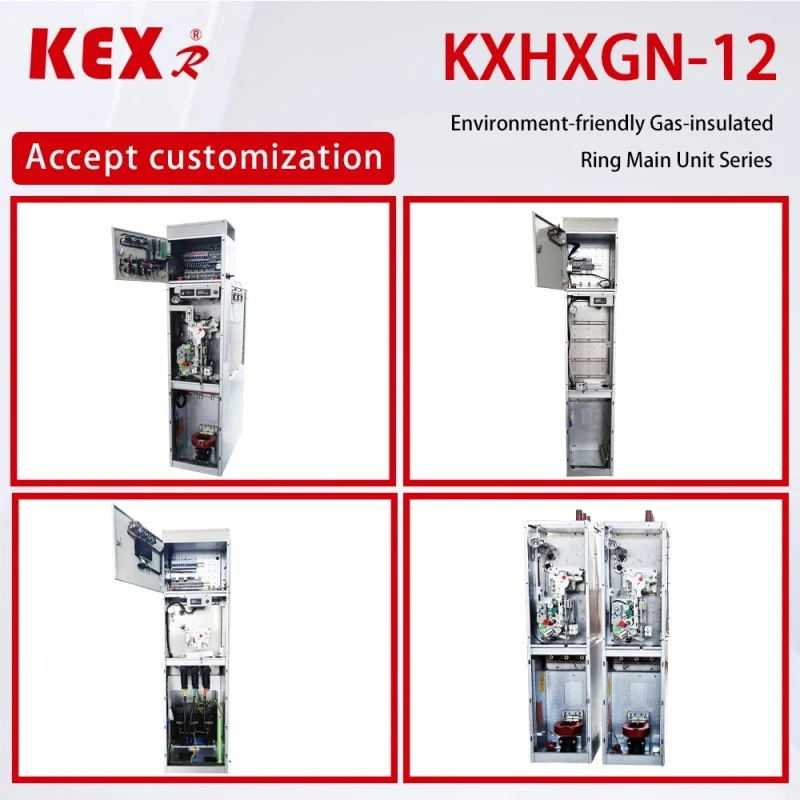

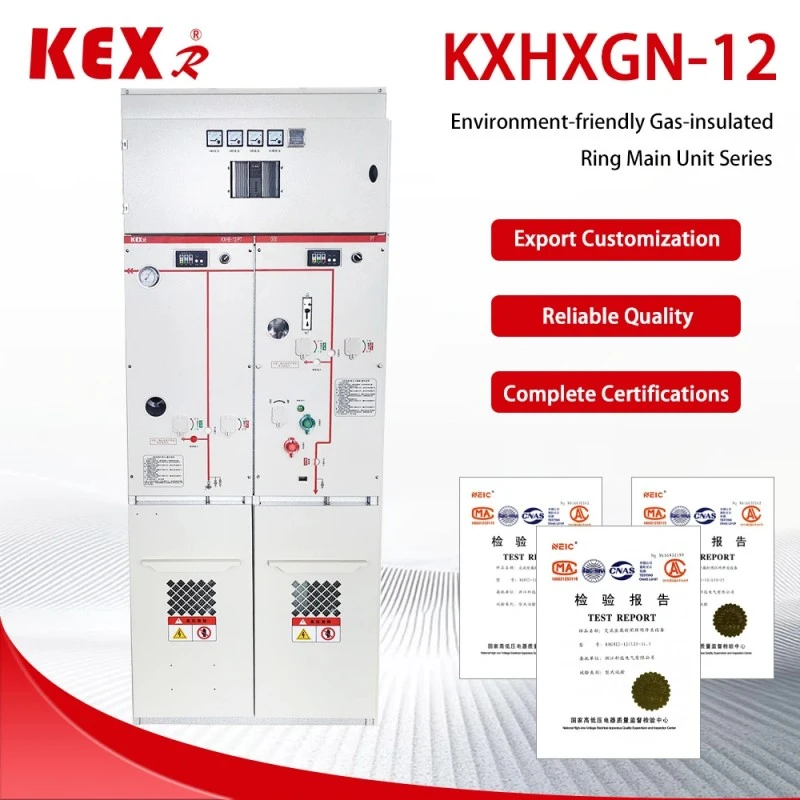

L'unità ecologica di tipo KXHXGN-12 prodotta da KEXR, un fornitore di apparecchiature per la trasmissione e la distribuzione di energia in Cina, è un armadio di rete ad anello isolato in gas da 12 kV con gas di protezione ambientale (come aria secca, azoto o gas misto) come mezzo isolante, adatto per l'alimentazione di reti ad anello, l'alimentazione di terminali e stazioni di apertura e chiusura su piccola scala di reti di distribuzione.
Modello: KXHXGN-12
Marca: KEXR

Invia richiesta

Descrizione del prodotto

● Caratteristica principale dell'unità rispettosa dell'ambiente

(1) Vantaggi per la tutela dell'ambiente

◆Gas SF gratuito: l'unità rispettosa dell'ambiente adotta aria secca, vengono utilizzati azoto o nuovi gas di protezione ambientale (come G, AirPlus®, ecc.), in linea con le normative UE sui gas fluorurati e la politica cinese del "doppio carbonio".

◆Basse emissioni di carbonio: rispetto all'armadio della rete ad anello SF, il GWP (potenziale di riscaldamento globale) si avvicina allo zero.

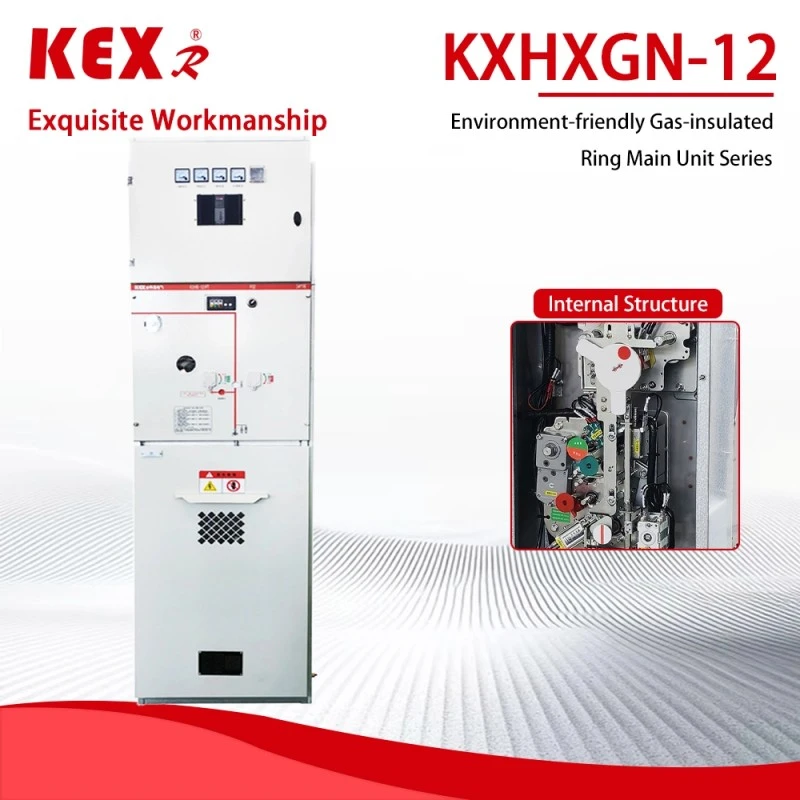

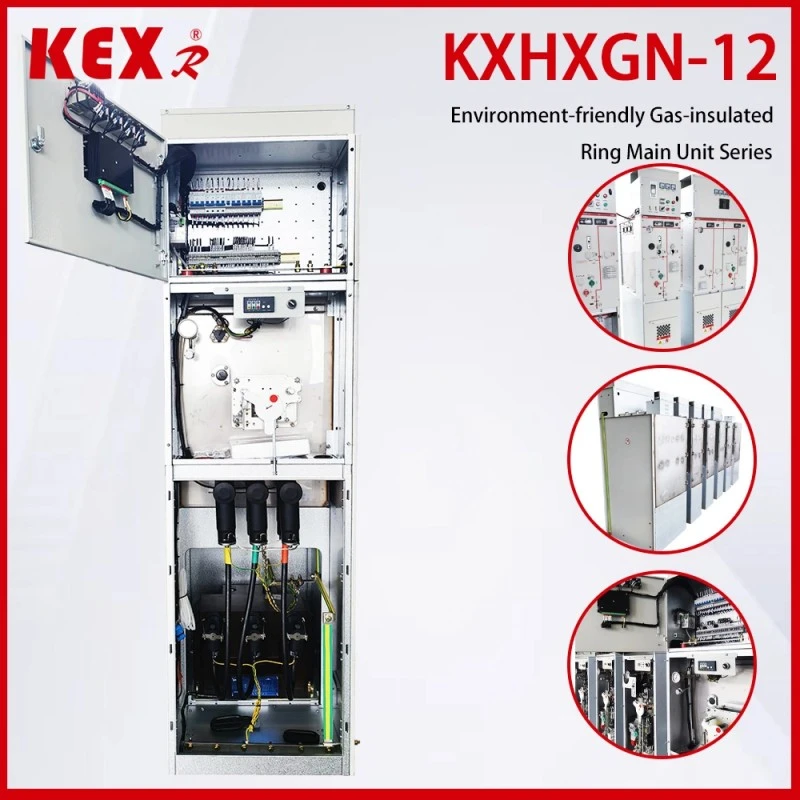

(2) Progettazione strutturale

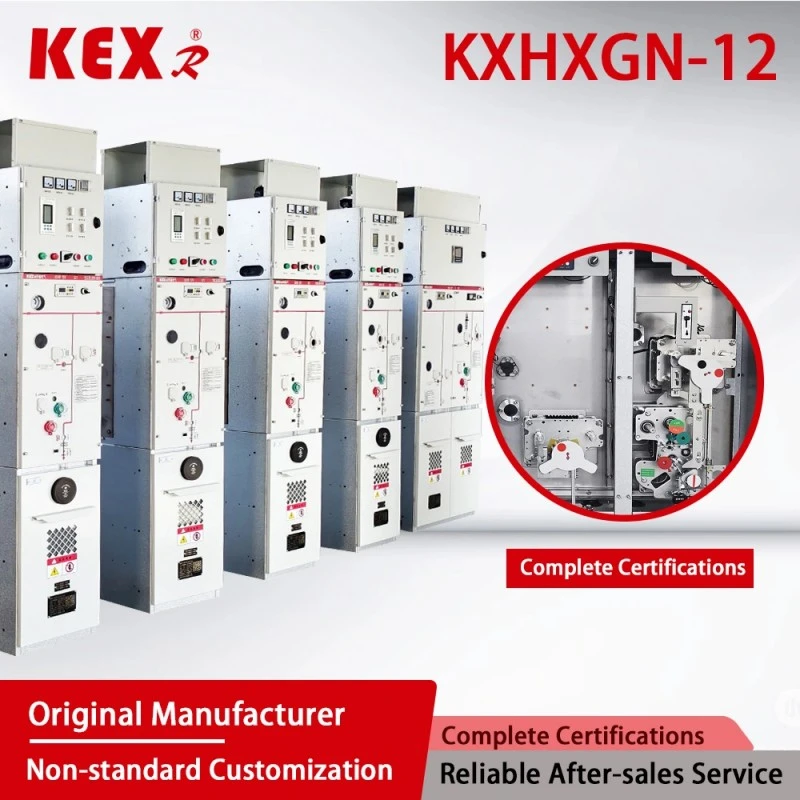

◆Design modulare: l'unità ecologica di linea in entrata, linea in uscita, misurazione e PT può essere espansa.

◆Struttura chiusa: il livello di protezione dell'unità rispettosa dell'ambiente raggiunge IP67, che è resistente alla polvere, all'umidità e alla condensa, adatto ad ambienti difficili.

◆ Dimensioni compatte: consente di risparmiare spazio rispetto all'armadio di rete ad anello AIS ed è più rispettoso dell'ambiente rispetto al tradizionale GIS SF₆.

(3) Opzioni intelligenti

È possibile selezionare il monitoraggio intelligente (come DTU, misurazione della temperatura online, monitoraggio delle scariche parziali, ecc.) per supportare l'accesso all'Internet delle cose (IoT) e realizzare operazioni e manutenzione remote.

● Parametri tecnici dell'unità rispettosa dell'ambiente

◆ Armadio con interruttore automatico

Articolo				Unità	Dati
Tensione nominale				KV	12
Frequenza nominale				HZ	50
Livello di isolamento nominale	Resistenza alla frequenza di lavoro di 1 minuto Voltaggio		A terra, fase a fase	KV	42
			Rottura		48
	Tensione di tenuta all'impulso di illuminazione (picco)		A terra, fase a fase	KV	75
			Rottura		85
	Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario/di controllo (a terra)			KV	2
Corrente nominale				A	630
Corrente nominale di tenuta a breve termine (valore virtuale)			Circuito principale/Sezionatore di terra	kA	25/4 secondi
			Circuito di terra	kA	21,7/4 secondi
Corrente nominale di tenuta di picco			Circuito principale/Sezionatore di terra	kA	63
			Circuito di terra	kA	54.5
Corrente e tempi di interruzione di cortocircuito nominali				kA/Tempo	25/30
Corrente di chiusura nominale di cortocircuito (picco)				kA	63
Corrente di interruzione nominale della ricarica del cavo				A	25
Sequenza operativa nominale dell'interruttore O-0.3s-CO-180s-CO
Vita meccanica		Interruttore/Sezionatore		Tempo	10000/3000
Grado IP		Scatola sigillata			IP67
		Guscio dell'interruttore			IP4X
Pressione del gas		Livello di carica del gas nominale (20 ℃, pressione relativa)		MPa	0.02
		Gas nominale Livello di funzionamento minimo (20 ℃, pressione relativa)		MPa	0
Prestazioni di tenuta,		Tasso annuo di perdite		%/Anno	≤0,05

◆Armadio elettrico di carico

Articolo			Unità	Dati
Tensione nominale			KV	12
Frequenza nominale			HZ	50
Livello di isolamento nominale	Resistenza alla frequenza di lavoro di 1 minuto Voltaggio		KV

	Tensione di tenuta all'impulso di illuminazione (picco)		KV

	Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario/di controllo (a terra)		KV	2
Corrente nominale			A	630
Corrente nominale di tenuta a breve termine (valore virtuale)		Circuito principale/Sezionatore di terra	KA	25/4 secondi
		Circuito di terra	KA	21,7/4 secondi
Corrente nominale di tenuta di picco		Circuito principale/Sezionatore di terra	KA	63
		Circuito di terra	KA	54.5
Corrente di chiusura nominale di cortocircuito (picco)		Sezionatore di carico/Sezionatore di terra	KA	63
Corrente di interruzione nominale del carico attivo			A	630
Corrente di interruzione nominale ad anello chiuso			A	630
Corrente di interruzione del carico attivo nominale al 5%.			A	31.5
Corrente di interruzione nominale della ricarica del cavo			A	10
Tempi di interruzione del carico attivo nominale			Tempo	100
Interruzione della corrente di guasto a terra			A/Ora	31,5/10
La corrente di carica di linee e cavi viene interrotta in condizioni di guasto verso terra.			A/Ora	17,4/10
Vita meccanica	Interruttore/Sezionatore		A/Ora	10000/3000
Grado IP	Scatola sigillata			IP67
	Guscio dell'interruttore			IP4X
Pressione del gas	Livello di carica del gas nominale (20 ℃, pressione relativa)		MPa	0.02
	Gas nominale Livello di funzionamento minimo (20 ℃, pressione relativa)		MPa	0
Prestazioni di tenuta,	Tasso annuo di perdite		%/Anno	≤0,05

● Standard di implementazione dell'unità rispettosa dell'ambiente

◆ Requisiti tecnici comuni degli standard GB/T 1022 per quadri e apparecchiature di controllo ad alta tensione.

◆ GB/T39063640.5kV AC quadri metallici e apparecchiature di controllo.

◆ GB/T1985 Sezionatore CA ad alta tensione e interruttore di messa a terra

◆ Sezionatore di carico ad alta tensione CA GB/T38043.6-40.5kV

◆ GB/T1984 Interruttore automatico CA ad alta tensione

◆ GB/T4208 Codice IP del livello di protezione della calotta

◆ Misurazione delle scariche parziali GB/T7354

◆ GB/T311.1 Coordinamento dell'isolamento Parte 1: Definizione, principi e regole

● Utilizzo delle condizioni dell'Unità rispettosa dell'ambiente

◆ Temperatura massima: +45 gradi Celsius;

◆ Temperatura minima: -25 gradi Celsius;

◆ Temperatura massima: (media su 24 ore) +35 gradi Celsius;

◆ Umidità relativa media massima (24 ore 1: ≤ 95%; Altitudine: ≤ 1500 m; Capacità sismica: 8 gradi;

◆ Grado di protezione: tenuta del corpo carico IP67, involucro del quadro elettrico IP4x;

◆ L'aria circostante non deve essere chiaramente inquinata da gas combustibile corrosivo e vapore acqueo.

◆ Non sono presenti luoghi soggetti a vibrazioni violente e frequenti e il design resistente alle parti difficili soddisfa tutti i tipi di requisiti.

◆ Quando viene utilizzato in condizioni ambientali normali oltre GB/T3906, l'utente deve negoziare con KEXR

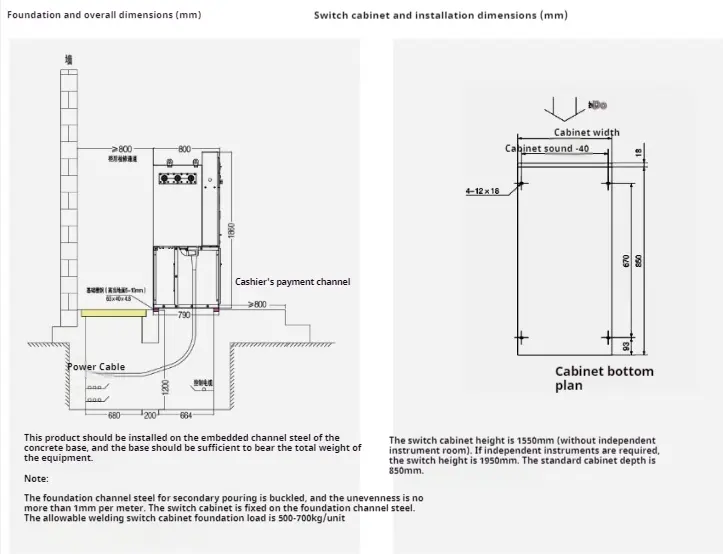

● Istruzioni per l'installazione

Environment Friendly Unit
