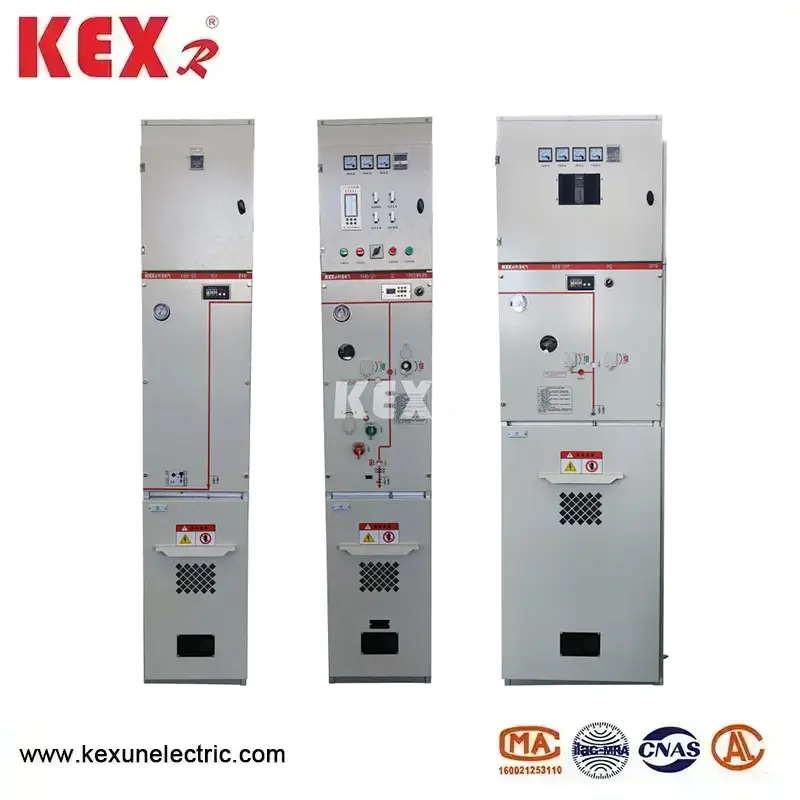

Armadio per quadri elettrici con isolamento in gas rispettoso dell'ambiente

Il quadro elettrico con isolamento in gas rispettoso dell'ambiente prodotto dalla fabbrica cinese Kexun Electric Co., Ltd ha le caratteristiche di struttura semplice, funzionamento flessibile, interblocco affidabile e installazione conveniente ed è particolarmente adatto per la distribuzione di energia in aree residenziali urbane, piccole sottostazioni secondarie, stazioni di commutazione, scatole di derivazione cavi, sottostazioni a scatola, imprese industriali e minerarie, centri commerciali, aeroporti, metropolitane, produzione di energia eolica, ospedali, stadi, ferrovie, tunnel e altri luoghi.
Modello: KXHB-12
Marca: KEXR

Invia richiesta

Descrizione del prodotto

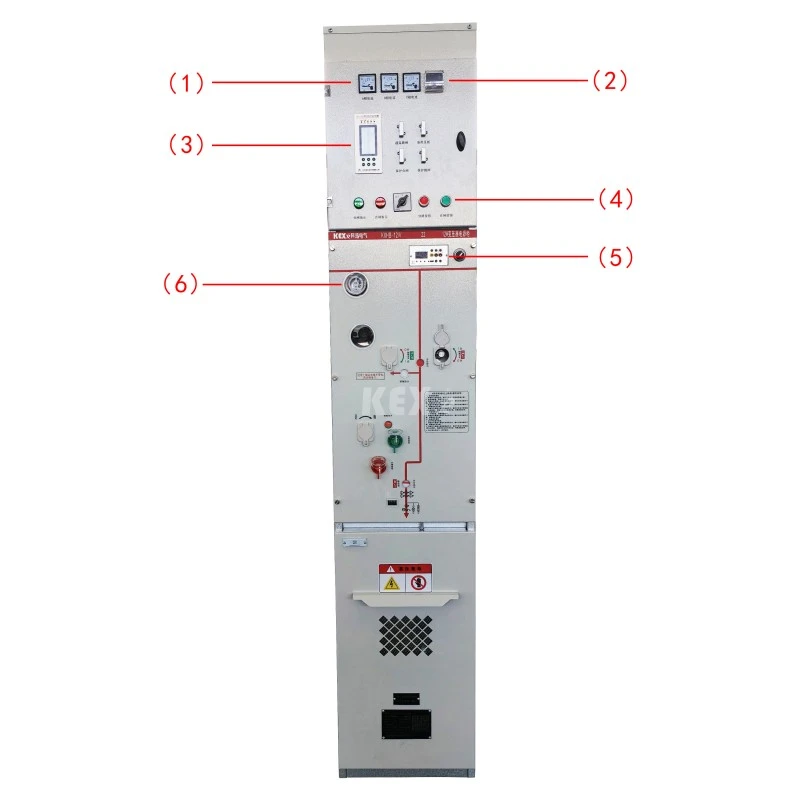

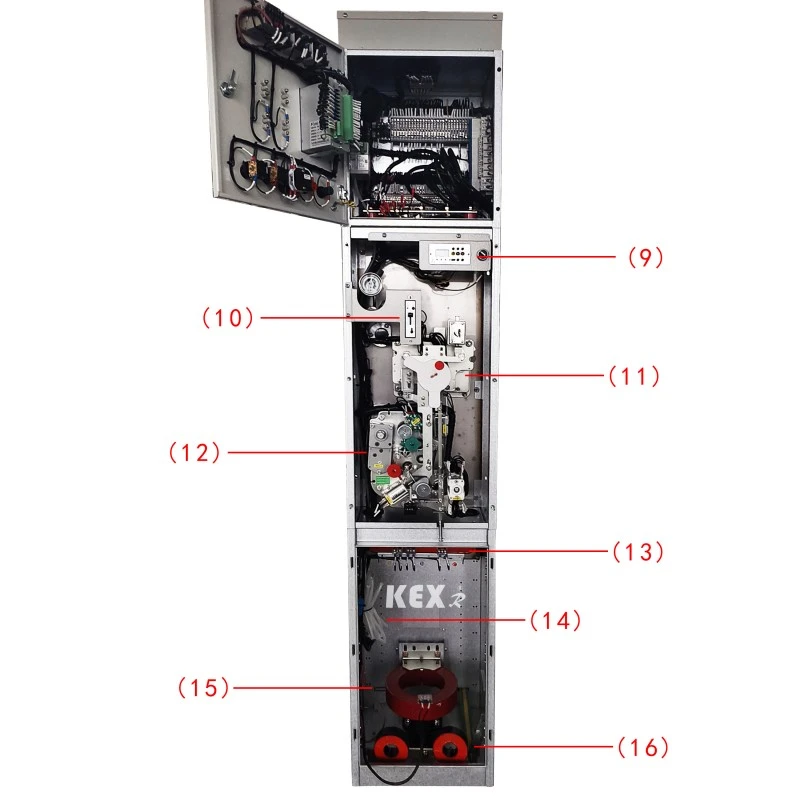

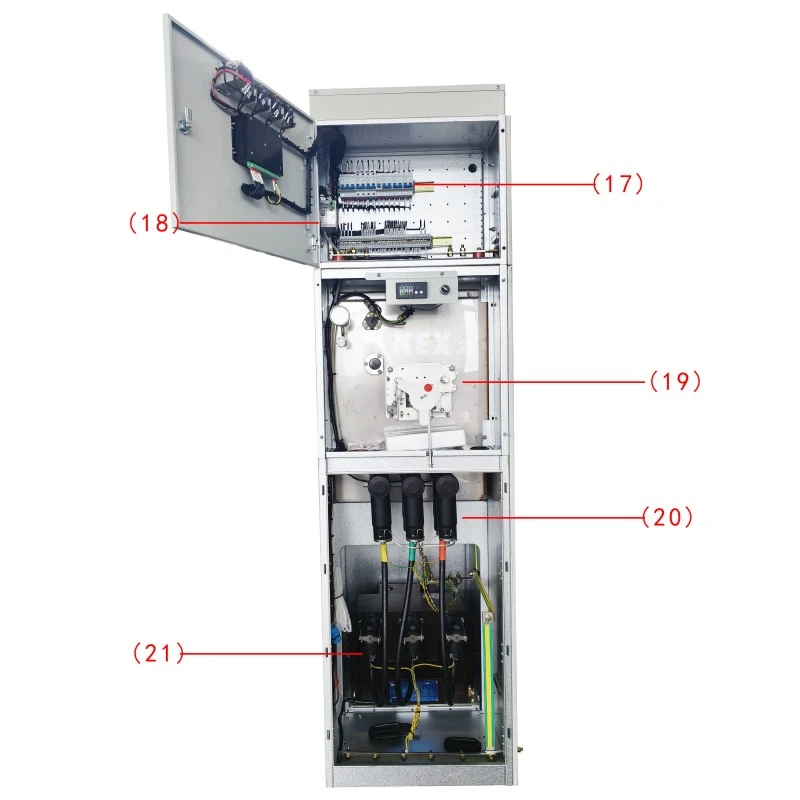

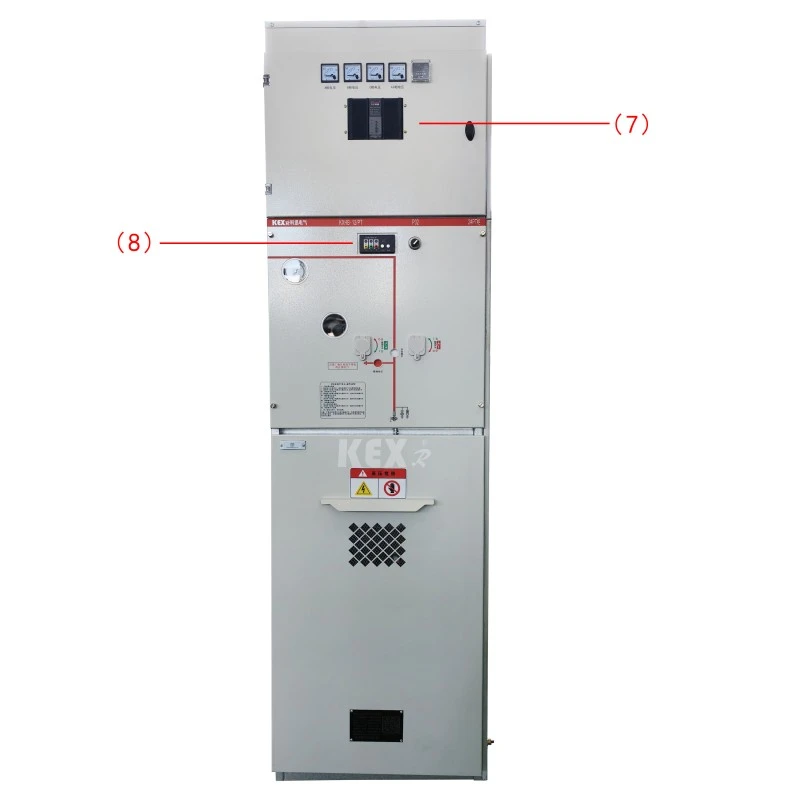

●Componenti

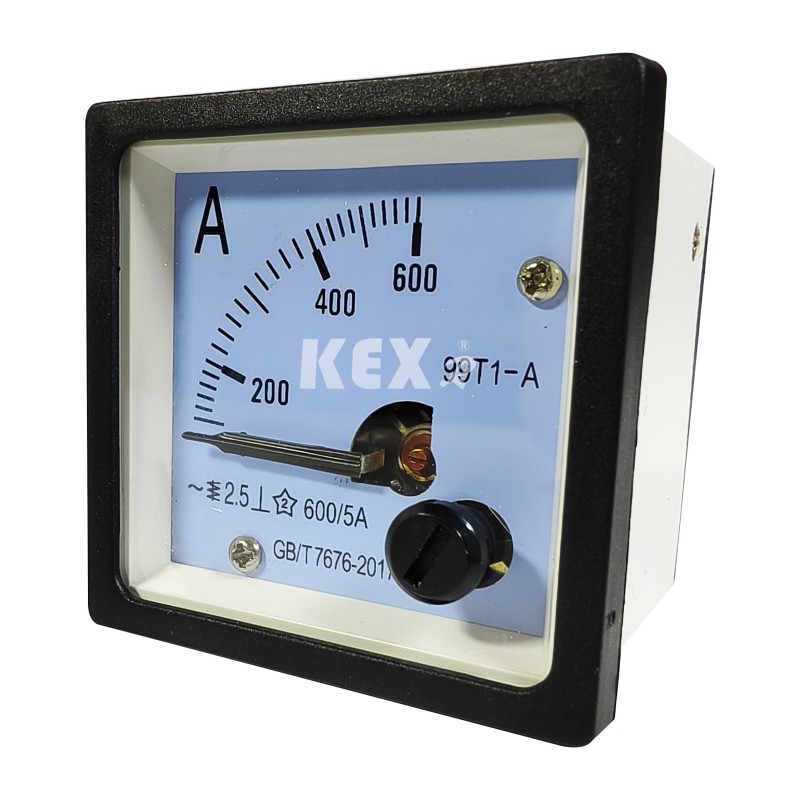

1.Amperometro

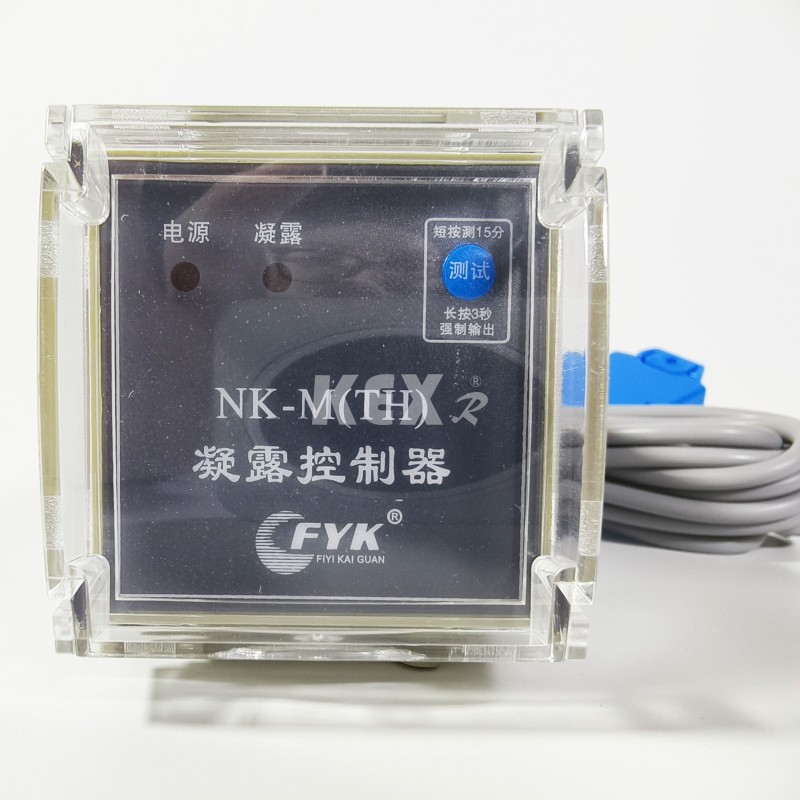

2.Regolatore di condensazione

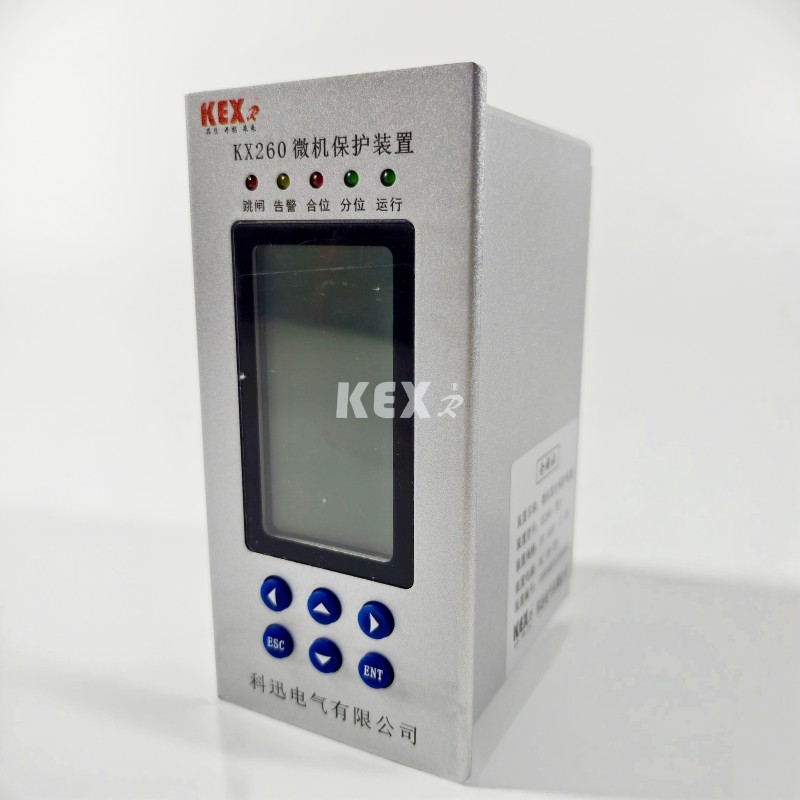

3. Dispositivo di protezione del microcomputer

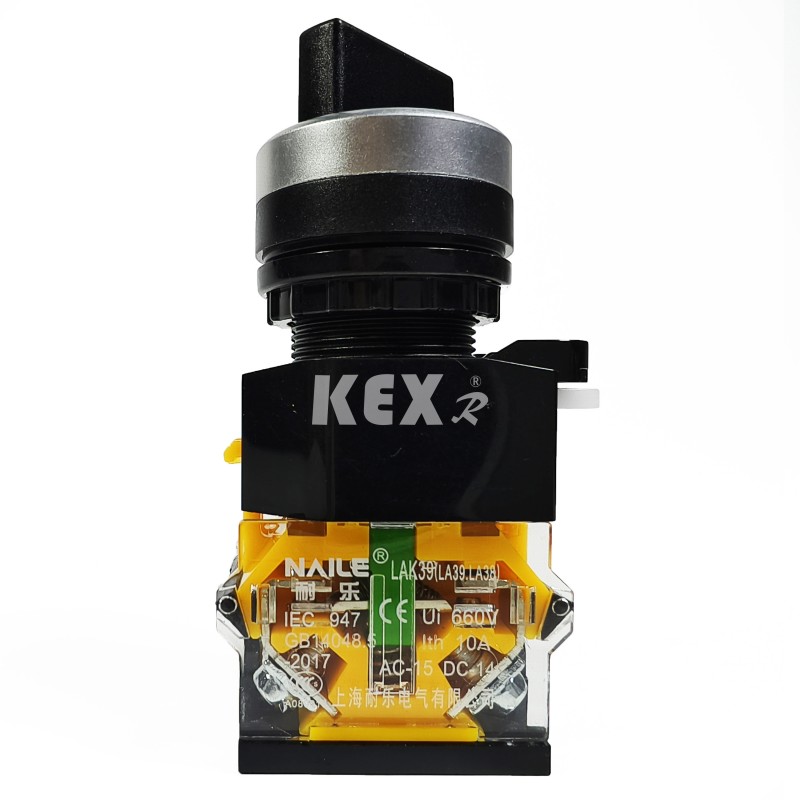

4. Pulsante

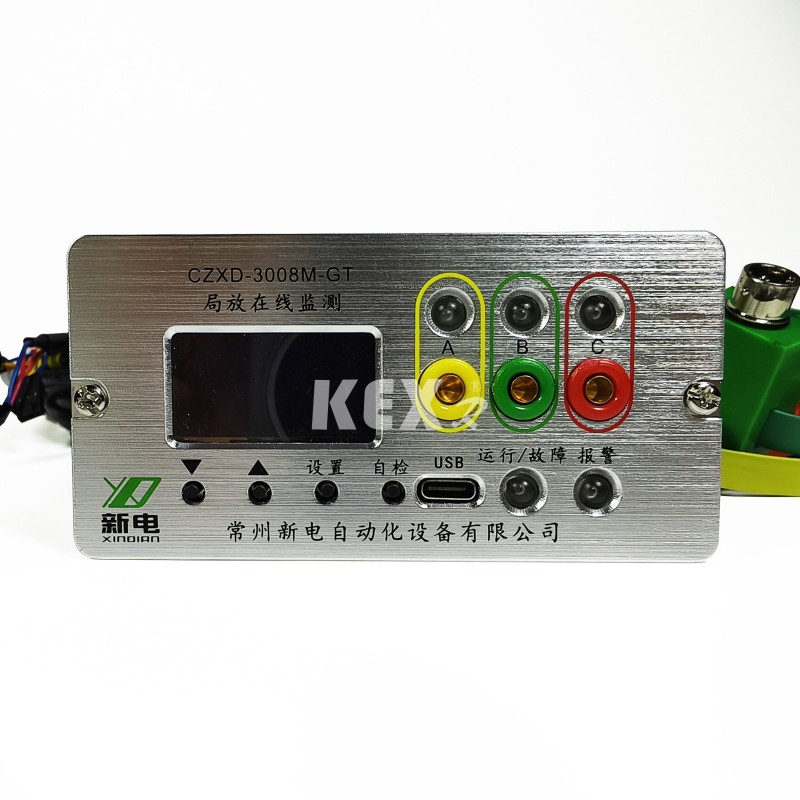

5.Rivelatore di scarica parziale

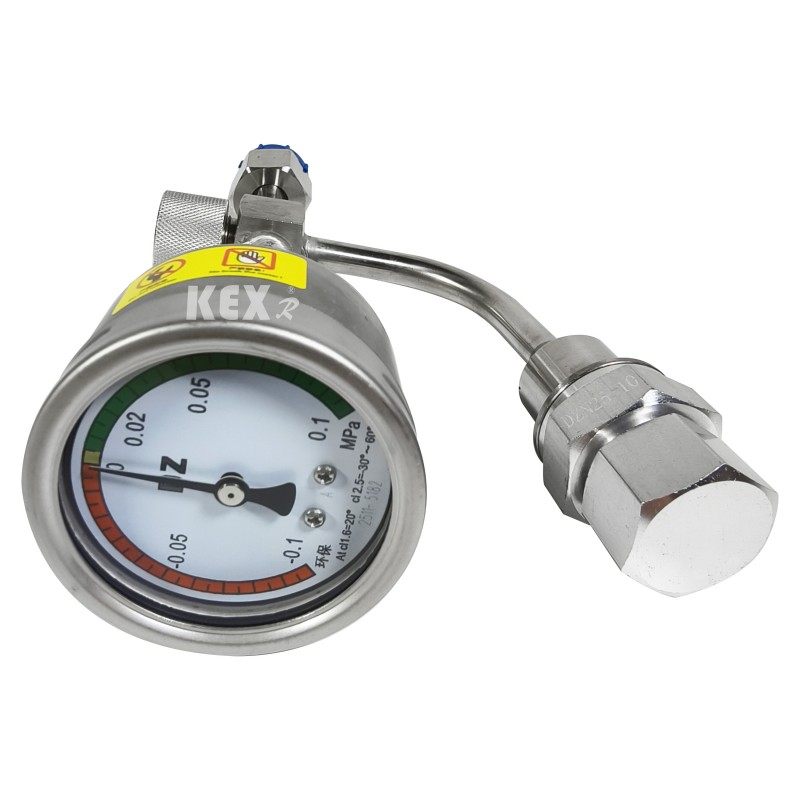

6.Barometro

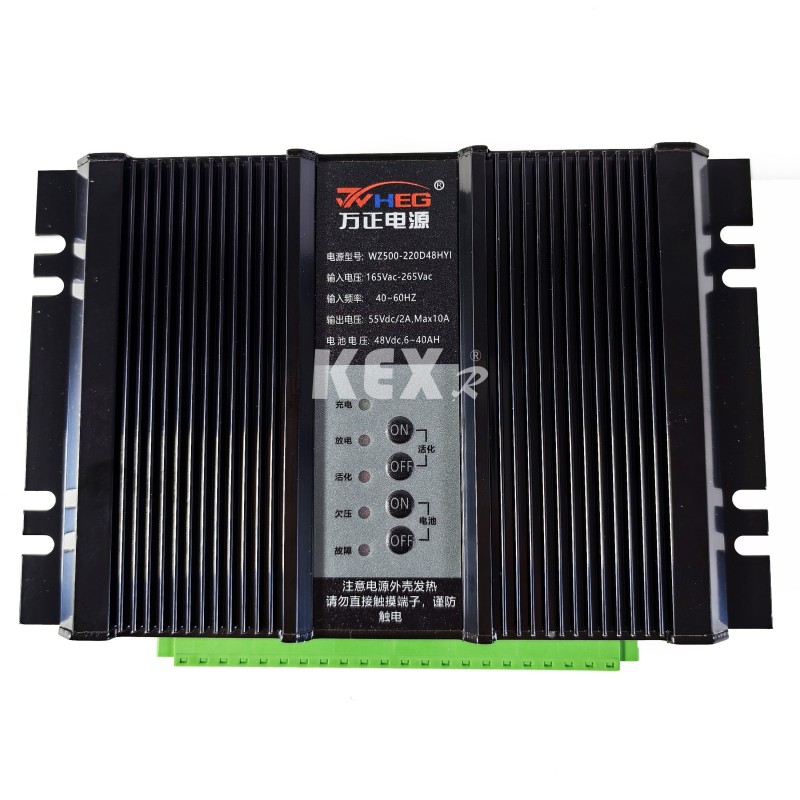

7.Alimentazione

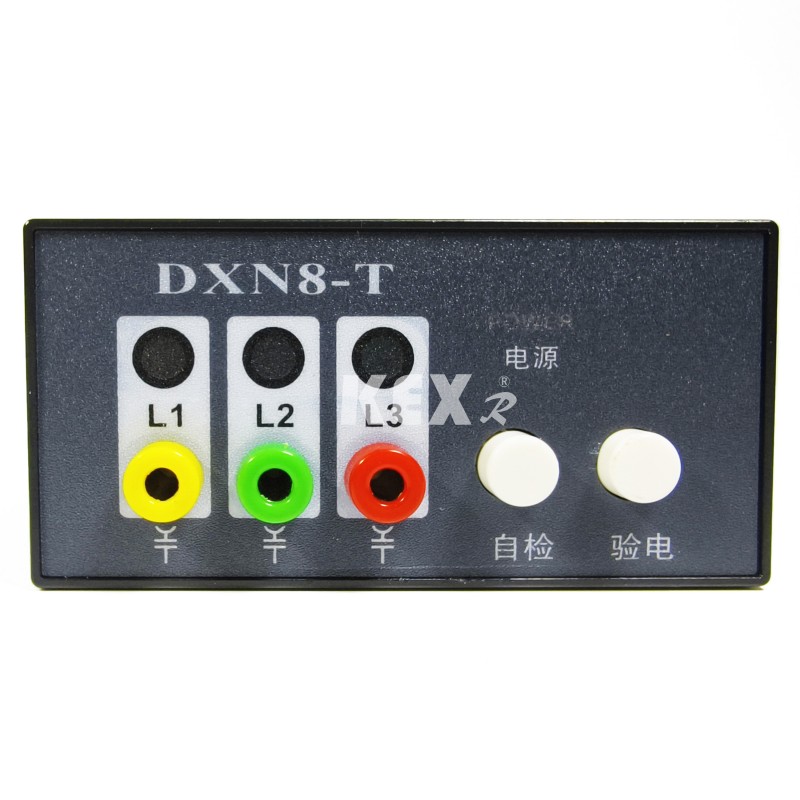

8. Visualizzazione carica

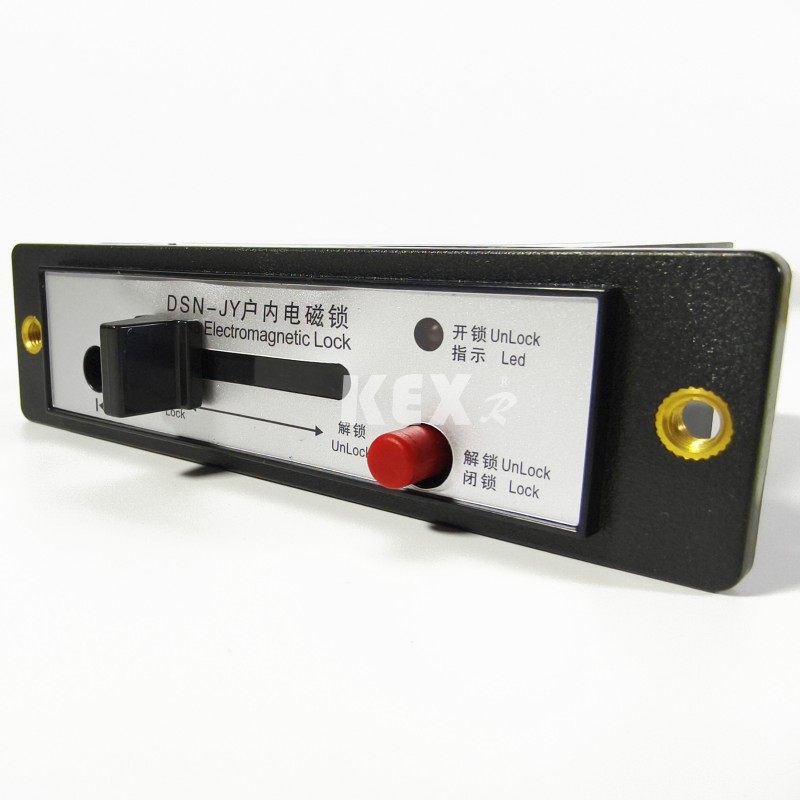

10. Serratura elettromagnetica

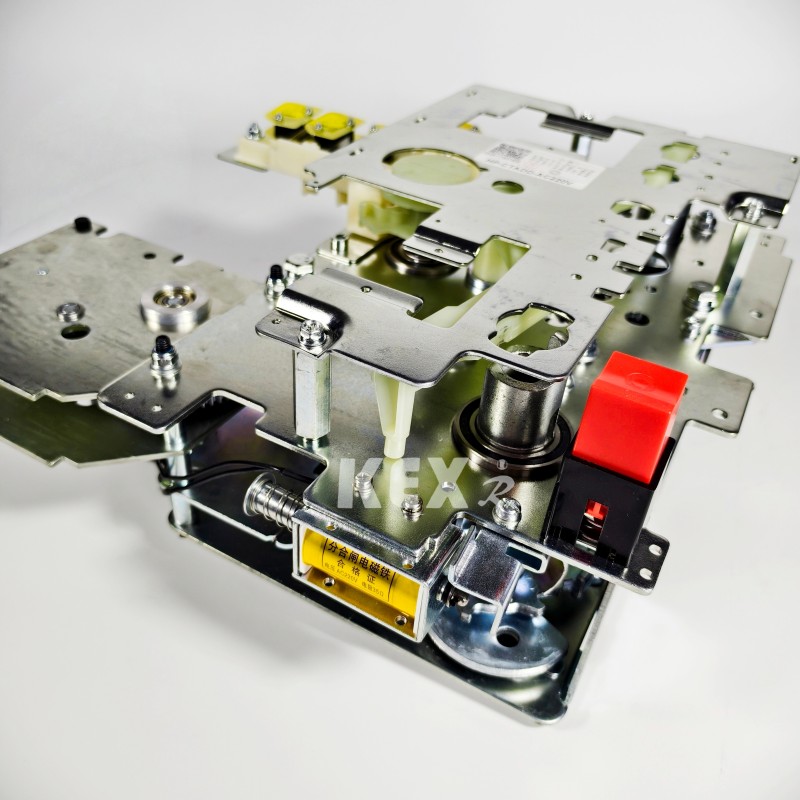

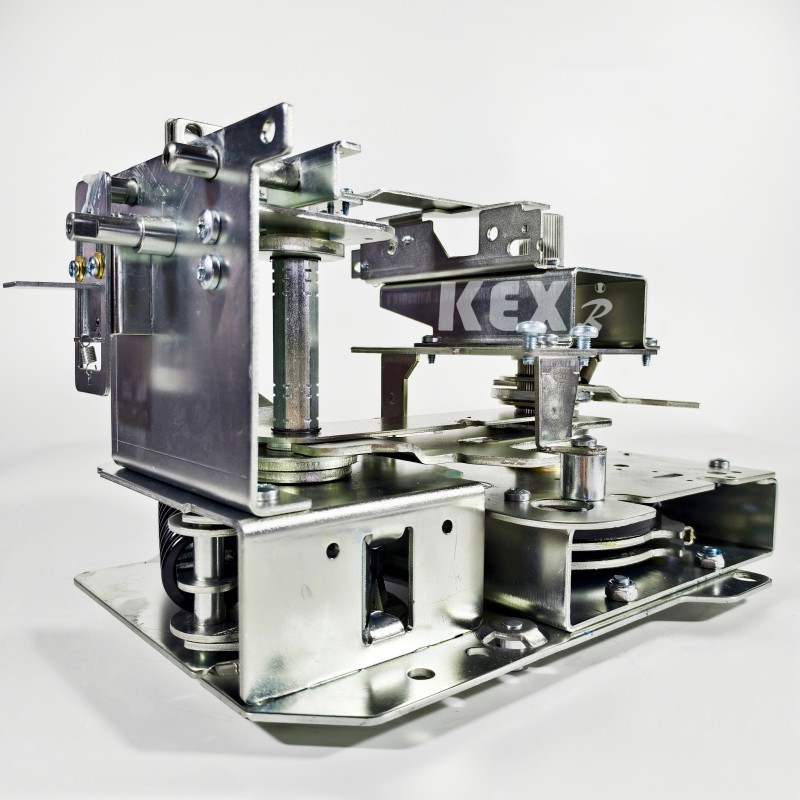

11. Meccanismo di comando manuale

12. Meccanismo di comando elettrico

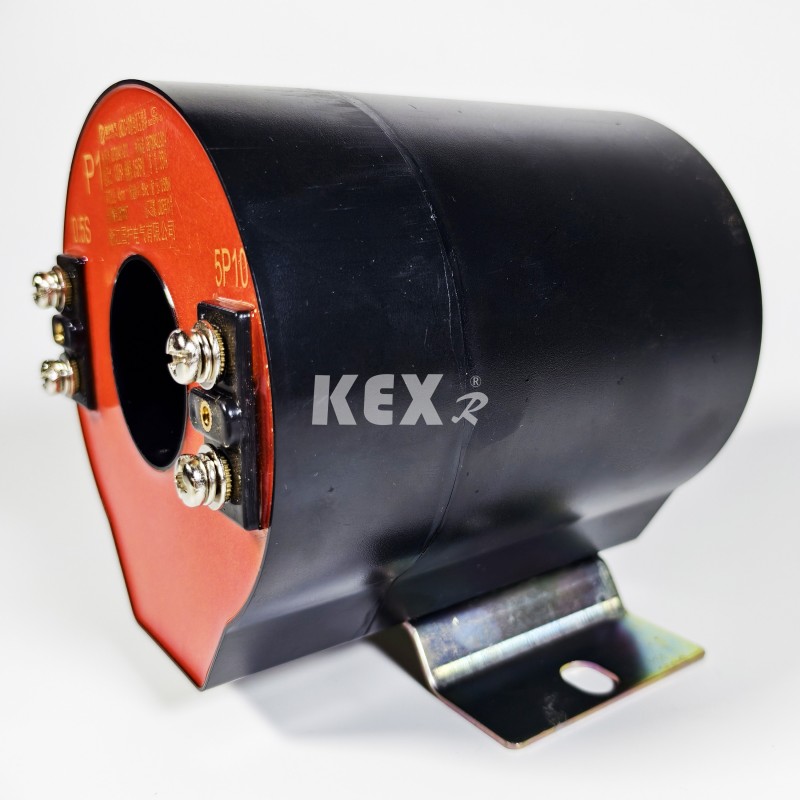

16. CT

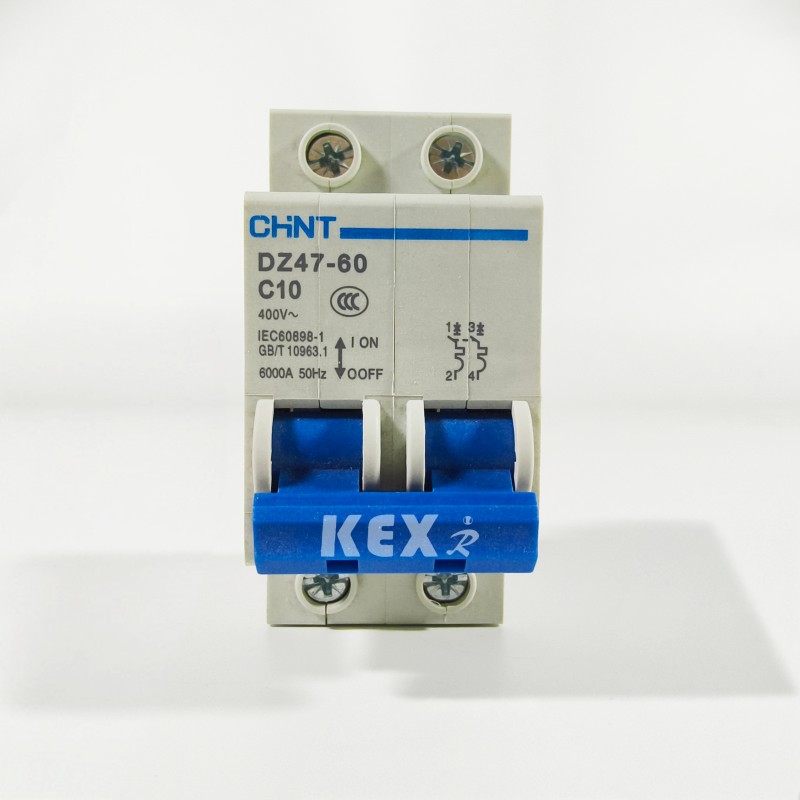

17.MCB

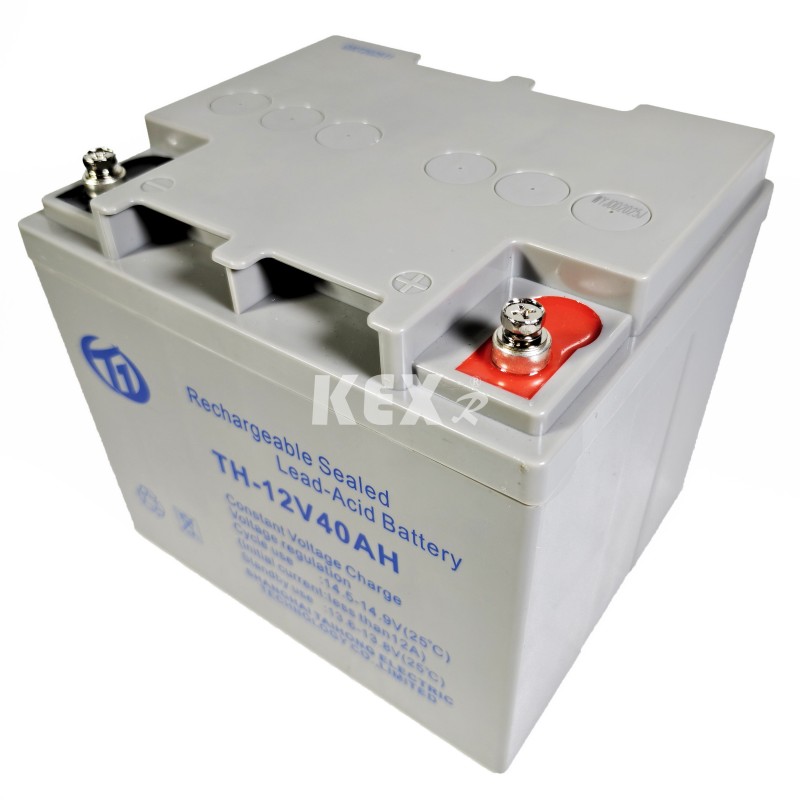

18.batteria di stoccaggio

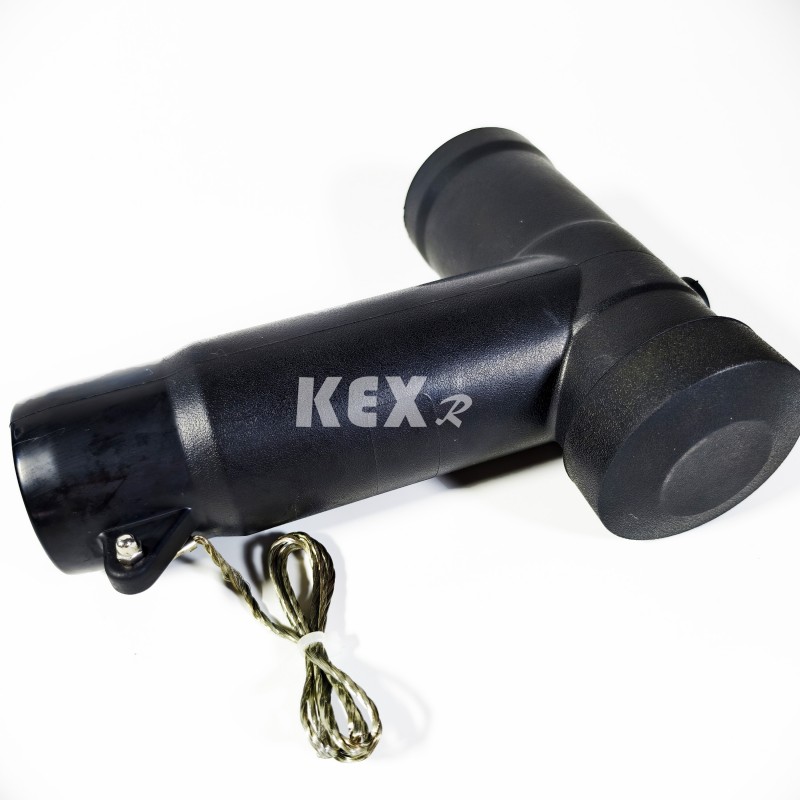

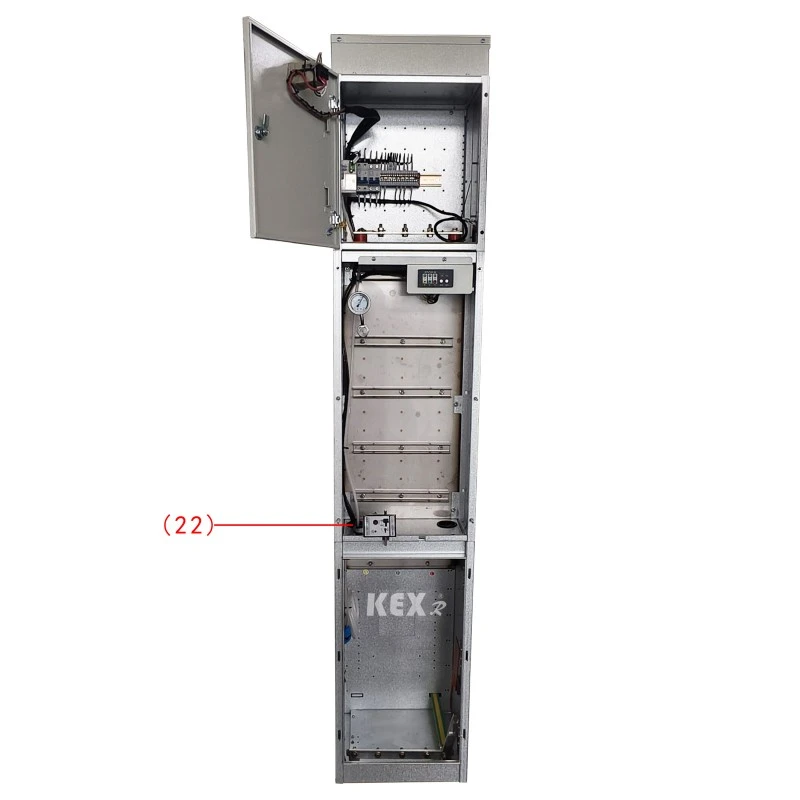

20. Spina del cavo

● Condizioni d'uso

◆ Temperatura: -25~45℃

◆ Temperatura massima giornaliera: 35℃

◆ Grado IP: guarnizione del corpo carico IP67, involucro del quadro elettrico IP4x

◆L'aria circostante del quadro elettrico con isolamento in gas ecologico non deve essere ovviamente inquinata da gas combustibile corrosivo e vapore acqueo.

◆Non sono presenti frequenti vibrazioni violente e il design della durezza delle parti dure soddisfa vari requisiti.

● Standard

Il quadro elettrico con isolamento in gas ecologico di tipo KXHB-12 soddisfa gli standard seguenti

◆Requisiti tecnici comuni degli standard GB/T 1022 per quadri e apparecchiature di controllo ad alta tensione. ◆ GB/T39063640.5kV AC quadri metallici e apparecchiature di controllo.

◆ GB/T1985 Interruttore isolante CA ad alta tensione e interruttore di messa a terra

◆ Interruttore di carico ad alta tensione CA GB/T38043.6-40.5kV

◆ GB/T1984 Interruttore automatico CA ad alta tensione

◆ GB/T4208 Codice IP del livello di protezione del guscio

◆ Misurazione delle scariche parziali GB/T7354

◆ GB/T311.1 Coordinamento dell'isolamento Parte 1: Definizione, principi e regole

●Tabella dei parametri tecnici del quadro elettrico con isolamento in gas rispettoso dell'ambiente

◆ Armadio interruttore automatico

Articolo				Unità	Dati
Tensione nominale				KV	12
Frequenza nominale				HZ	50
Livello di isolamento nominale	Resistenza alla frequenza di lavoro di 1 minuto Voltaggio		A terra, fase a fase	KV	42
			Rottura		48
	Tensione di tenuta all'impulso di illuminazione (picco)		A terra, fase a fase	KV	75
			Rottura		85
	Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario/di controllo (a terra)			KV	2
Corrente nominale				A	630
Corrente nominale di tenuta a breve termine (valore virtuale)			Circuito principale/Sezionatore di terra	kA	25/4 secondi
			Circuito di terra	kA	21,7/4 secondi
Corrente nominale di tenuta di picco			Circuito principale/Sezionatore di terra	kA	63
			Circuito di terra	kA	54.5
Corrente e tempi di interruzione di cortocircuito nominali				kA/Tempo	25/30
Corrente di chiusura nominale di cortocircuito (picco)				kA	63
Corrente di interruzione di ricarica del cavo nominale				A	25
Sequenza operativa nominale dell'interruttore O-0.3s-CO-180s-CO
Vita meccanica		Interruttore/Sezionatore		Tempo	10000/3000
Grado IP		Scatola sigillata			IP67
		Involucro del quadro			IP4X
Tensione del gas		Livello di carica del gas nominale (20 ℃, tensione relativa)		MPa	0.02
		Gas nominale Livello di funzionamento minimo (20 ℃, tensione relativa)		MPa	0
Prestazioni di tenuta,		Tasso di perdita annuale		%/Anno	≤0,05

◆Armadio elettrico di carico

Articolo			Unità	Dati
Tensione nominale			KV	12
Frequenza nominale			HZ	50
Livello di isolamento nominale	Resistenza alla frequenza di lavoro di 1 minuto Voltaggio		KV

	Tensione di tenuta all'impulso di illuminazione (picco)		KV

	Tensione di tenuta alla frequenza industriale di 1 minuto del circuito ausiliario/di controllo (a terra)		KV	2
Corrente nominale			A	630
Corrente nominale di tenuta a breve termine (valore virtuale)		Circuito principale/Sezionatore di terra	KA	25/4 secondi
		Circuito di terra	KA	21,7/4 secondi
Corrente nominale di tenuta di picco		Circuito principale/Sezionatore di terra	KA	63
		Circuito di terra	KA	54.5
Corrente di chiusura nominale di cortocircuito (picco)		Sezionatore di carico/Sezionatore di terra	KA	63
Corrente di interruzione nominale del carico attivo			A	630
Corrente di interruzione nominale ad anello chiuso			A	630
Corrente di interruzione del carico attivo nominale al 5%.			A	31.5
Corrente di interruzione di ricarica del cavo nominale			A	10
Tempi di interruzione del carico attivo nominale			Tempo	100
Interruzione della corrente di guasto a terra			A/Ora	31,5/10
La corrente di carica di linee e cavi viene interrotta in condizioni di guasto verso terra.			A/Ora	17,4/10
Vita meccanica	Interruttore/Sezionatore		A/Ora	10000/3000
Grado IP	Scatola sigillata			IP67
	Involucro del quadro			IP4X
Tensione del gas	Livello di carica del gas nominale (20 ℃, tensione relativa)		MPa	0.02
	Gas nominale Livello di funzionamento minimo (20 ℃, tensione relativa)		MPa	0
Prestazioni di tenuta,	Tasso di perdita annuale		%/Anno	≤0,05

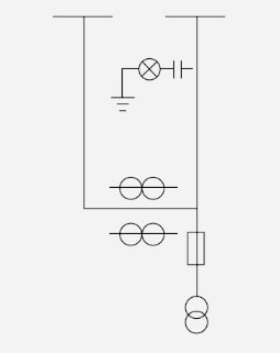

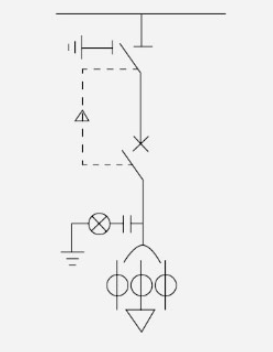

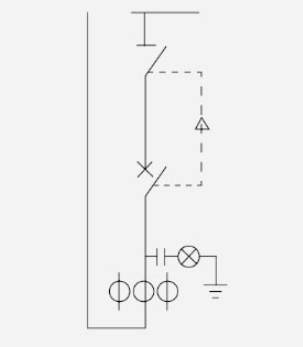

● Schema di configurazione dell'armadio

○ Schema 1

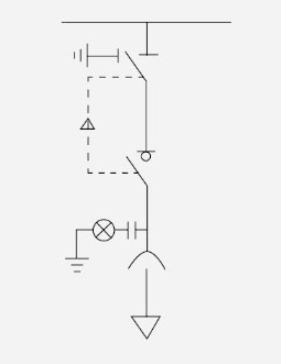

CL650mm

◆Accessori di base

▶Interruttore di carico

▶Interruttore di isolamento a due stazioni

▶ Misuratore di visualizzazione in tempo reale

▶Sbarra collettrice standard

▶Maniglia di comando

▶Contatto Sbarra collettrice

◇accessori opzionali

▶Comando elettrico

▶Strumento con display digitale

▶ Strumento puntatore di blocco elettromagnetico con alimentazione CC

▶Interblocco meccanico tre in due

▶Monitoraggio in linea della camera di bassa tensione dello scaricatore

▶Strumento con display digitale

▶Protezione passiva

▶Sedile elevabile

▶Modulo raddrizzatore

▶Camera a bassa tensione

▶ Scaricatore di fulmini con interblocco meccanico due in uno

▶Alimentazione CC (12h-24Ah) Blocco elettromagnetico dello strumento puntatore Sedile elevabile

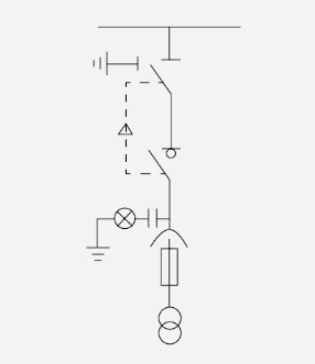

PTC500mm

◆Accessori di base

▶Interruttore di carico

▶Sezionatore a tre stazioni con visualizzazione live del funzionamento bus standard

▶gestire il trasformatore di tensione

▶Tubo fuso PT

▶Spina del cavo a gomito (cavo incluso)

◇accessori opzionali

▶Comando elettrico

▶Strumento con display digitale

▶ Strumento puntatore di blocco elettromagnetico con alimentazione CC

▶Interblocco meccanico tre in due Monitoraggio in linea dello scaricatore

▶Camera a bassa tensione

▶Strumento con display digitale

▶Protezione passiva

▶Sedile elevabile Modulo raddrizzatore

▶Camera a bassa tensione

▶Utensile con interblocco meccanico due in uno

▶ Blocco elettromagnetico dello strumento puntatore con alimentazione CC (12h-24Ah).

▶Sedile elevabile

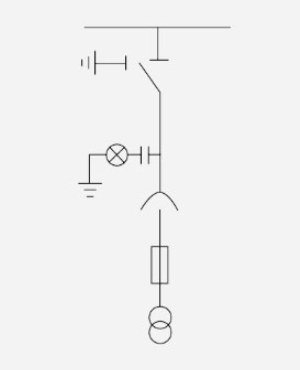

PTi500mm

◆Accessori di base

▶Sezionatore a tre stazioni

▶Visualizzazione carica

▶Autobus standard

▶Maniglia di comando

▶Trasformatore di tensione

▶Tubo fuso PT

▶Spina del cavo a gomito (cavo incluso)

◇accessori opzionali

▶Comando elettrico

▶Strumento con display digitale

▶ Strumento puntatore di blocco elettromagnetico con alimentazione CC

▶Interblocco meccanico tre in due

▶Monitoraggio in linea dello scaricatore

▶Camera a bassa tensione

▶Strumento con display digitale

▶Protezione passiva

▶Sedile elevabile

▶Modulo raddrizzatore

▶Camera a bassa tensione

▶Scaricatore con interblocco meccanico due in uno

▶ Blocco elettromagnetico dello strumento puntatore con alimentazione CC (12h-24Ah).

▶Sedile elevabile

P.T.500mm

◆Accessori di base

▶Visualizzazione carica

▶Autobus standard

▶Trasformatore di tensione

▶Tubo fuso PT

▶Spina del cavo a gomito (cavo incluso)

◇accessori opzionali

▶Comando elettrico

▶Strumento con display digitale

▶ Strumento puntatore di blocco elettromagnetico con alimentazione CC

▶Interblocco meccanico tre in due

▶Monitoraggio in linea dello scaricatore

▶Camera a bassa tensione

▶Strumento con display digitale

▶Protezione passiva

▶Sedile elevabile

▶Modulo raddrizzatore

▶Camera a bassa tensione

▶Scaricatore con interblocco meccanico due in uno

▶ Blocco elettromagnetico dello strumento puntatore con alimentazione CC (12h-24Ah).

▶Sedile elevabile

PTS500

◆Accessori di base

▶Trasformatore di tensione

▶Tubo fuso PT

▶Spina del cavo a gomito (cavo incluso)

◇accessori opzionali

▶Scaricatore di fulmini

▶Monitoraggio in linea dello scaricatore

▶Alimentazione CC (12h-24Ah)

▶Strumento indicatore della camera a bassa tensione

▶Blocco elettromagnetico dello strumento con display digitale

▶Sedile elevabile

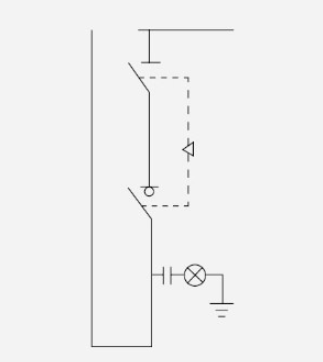

M650mm

◆Accessori di base

▶Visualizzazione carica

▶Autobus lungo e corto

▶Trasferimento in autobus

▶Trasformatore di tensione

▶Serbatoio di dosaggio con tubo fuso PT

▶Trasformatore di tensione

◇accessori opzionali

▶Strumento indicatore della camera a bassa tensione

▶Blocco elettromagnetico dello strumento con display digitale

▶Sedile elevabile

▶Regolatore di temperatura e umidità

Nota: se viene aggiunto un interruttore di isolamento positivo prima di PT, la larghezza dell'armadio deve essere modificata in 1.000 mm e le altre dimensioni rimangono invariate.

○ Schema 2

C420mm

◆Accessori di base

▶Sezionatore a tre stazioni

▶Visualizzazione carica

▶Autobus standard

▶Maniglia di comando

▶Interruttore di carico

◇accessori opzionali

▶Scaricatore elettrico con comando elettrico

▶Assicurazione completa

▶Strumento con display digitale

▶Blocco elettromagnetico dell'alimentazione CC

▶Trasformatore di sequenza zero

▶Strumento indicatore indicatore di guasto (con misurazione della temperatura) ▶Monitoraggio in linea dello scaricatore

▶Protezione passiva

▶Sedile elevabile

▶Modulo raddrizzatore

▶Trasformatore di corrente passante

▶Indicatore di guasto EKL-4

▶Camera a bassa tensione

▶Interblocco meccanico due in uno

▶Dispositivo di blocco della messa a terra della linea in ingresso

▶Interblocco meccanico tre in due

▶Accessori per cavi

V420mm

◆Accessori di base

▶Sezionatore a 3 posizioni

▶Visualizzazione carica

▶Sbarra standard

▶Maniglia di comando

▶Interruttore automatico

▶TC

◇accessori opzionali

▶Comando elettrico

▶Dispositivo schivata

▶Assicurazione completa

▶Strumento con display digitale

▶Blocco elettromagnetico dell'alimentazione CC

▶Trasformatore di sequenza zero

▶Strumento indicatore indicatore di guasto (con misurazione della temperatura).

▶Monitoraggio in linea dello scaricatore

▶Protezione passiva

▶Sedile elevabile

▶Modulo raddrizzatore

▶Trasformatore di corrente passante

▶Indicatore di guasto EKL-4 Camera a bassa tensione

▶Interblocco meccanico due in uno

▶Dispositivo di blocco della messa a terra della linea in ingresso

▶Interblocco meccanico tre in due

▶Accessori per cavi

V650mm

◆Accessori di base

▶Sezionatore a due stazioni

▶Visualizzazione carica

▶Autobus standard

▶Interruttore automatico con maniglia

▶Trasformatore di corrente

▶Collegamento del bus

◇accessori opzionali

▶Comando elettrico

▶Assicurazione completa

▶Camera a bassa tensione

▶Interblocco meccanico due in uno

▶Interblocco meccanico tre in due

▶Strumento puntatore di alimentazione CC

▶Strumento con display digitale

▶Sedile elevabile

▶Modulo raddrizzatore di protezione passiva

▶Blocco elettromagnetico

○ Schema 3

DI 420mm

◆Accessori di base

▶Visualizzazione carica

▶Sbarra standard

◇accessori opzionali

▶Scaricatore accessori per cavi

▶Monitoraggio in linea dello scaricatore

▶Indicatore di guasto Indicatore di guasto EKL-4 (con misurazione della temperatura) ▶Blocco elettromagnetico

▶Sedile elevabile

DI 420mm

◆Accessori di base

▶Visualizzazione carica

▶Sbarra standard

▶Maniglia di comando

▶Sezionatore a 2 posizioni

◇accessori opzionali

▶Camera a bassa tensione

▶Interblocco meccanico due in uno

▶Interblocco meccanico tre in due

▶Sedile sollevabile con chiusura elettromagnetica

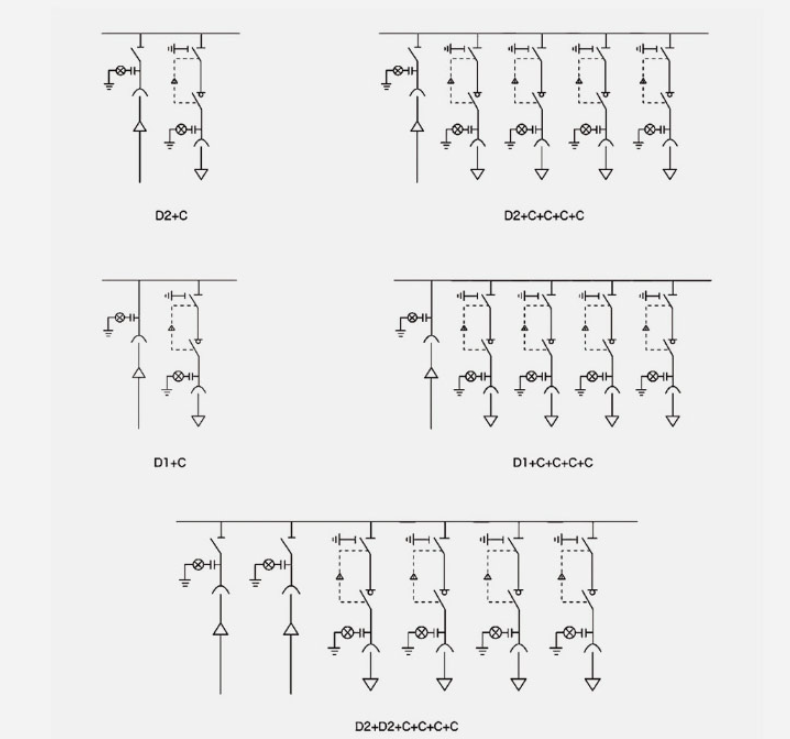

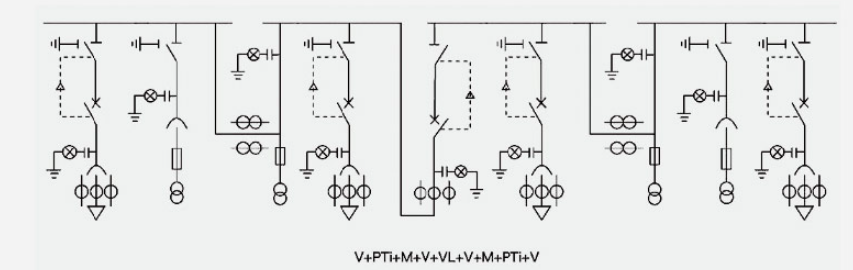

●Combinazione tipica dello schema 1

Nota: lo schema di riferimento della combinazione tipica sopra riportato può essere combinato in vari modi a seconda delle esigenze degli utenti.

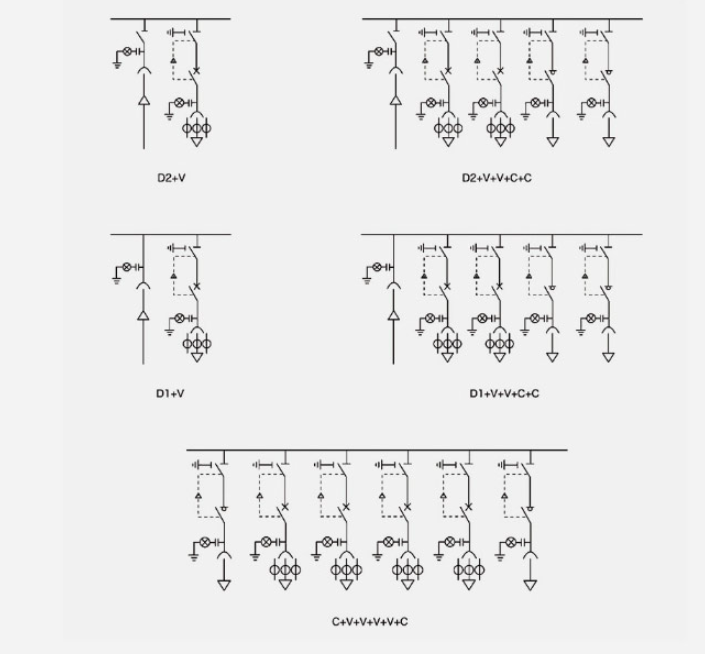

Combinazione tipica dello schema 2

Nota: lo schema di riferimento della combinazione tipica sopra riportato può essere combinato in vari modi a seconda delle esigenze degli utenti.

Schema di segmentazione ATS

● Cambiare le istruzioni per l'uso

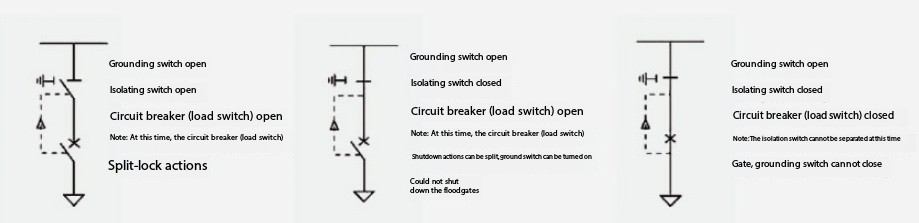

Posizione, stato e interblocco dell'interruttore

Passaggi operativi:

Trasmissione di potenza: appendere (chiudere) le porte superiore e inferiore con un interruttore automatico (interruttore di carico) → l'interruttore di messa a terra con un interruttore isolante → l'interruttore automatico (interruttore di carico) con una trasmissione di potenza è completato.

Interruzione di corrente: interruttore (sezionatore di carico) → sezionatore → sezionatore di terra → l'interruttore (sezionatore di carico) è scarico (aperto) e la porta è oscurata.

● Istruzioni per l'installazione

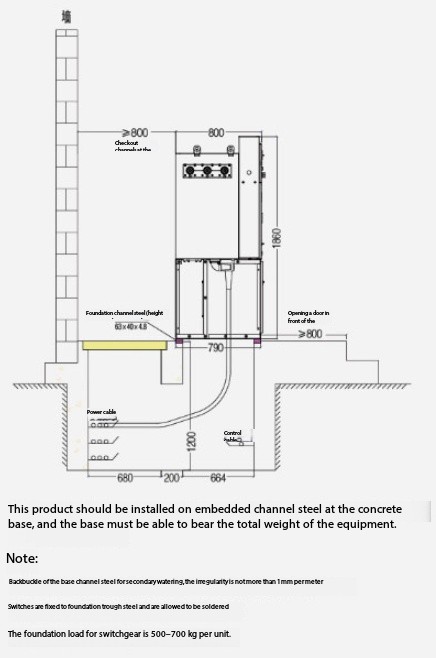

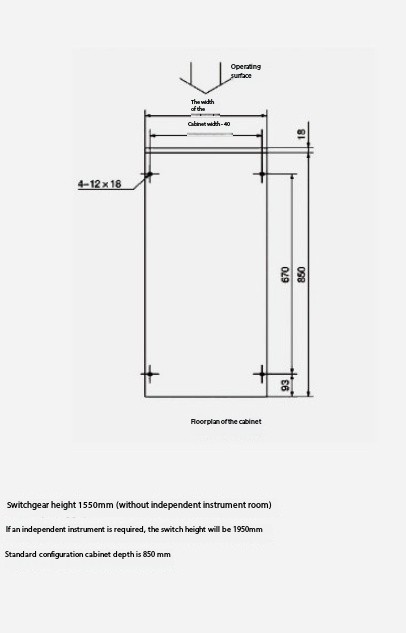

◆Fondazione e dimensioni d'ingombro

◆Dimensioni del mobile e dell'ingombro di installazione

Tag caldi: Armadio per quadri elettrici con isolamento in gas rispettoso dell'ambiente

Categoria correlata

Invia richiesta

Informazioni di contatto



Indirizzo

N.228 Weishiqi Road, Yueqing Economic Development Zone, Wenzhou City, Provincia di Zhejiang, Cina


tel

+86-15258076596


E-mail

sales01@kexunelectric.com

Per richieste di filiale via cavo, quadri ad alta tensione, quadri a bassa tensione o listino prezzi, lasciaci la tua email e ci saremo in contatto entro 24 ore.
