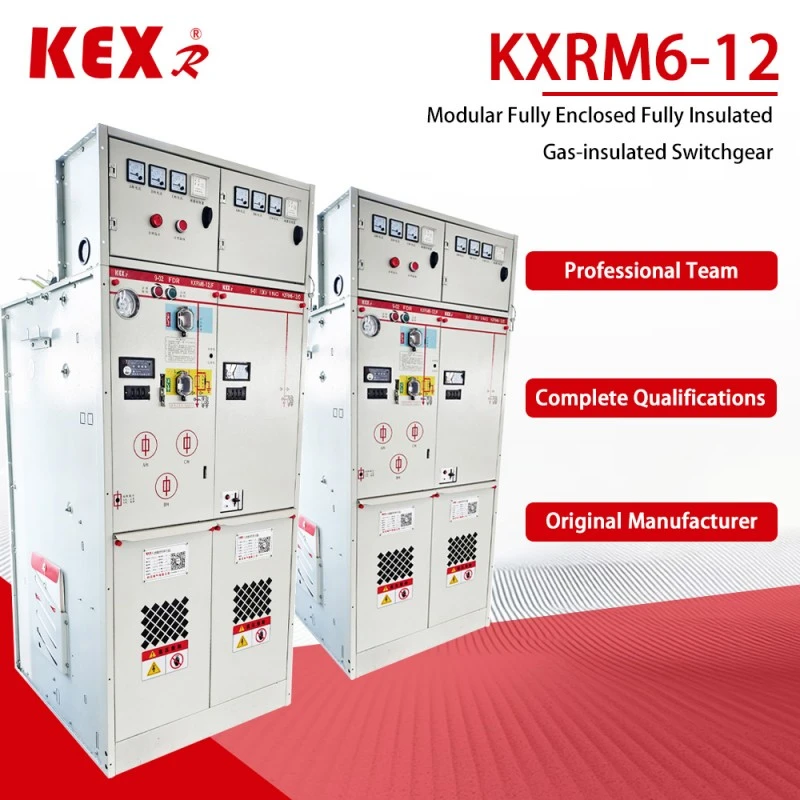

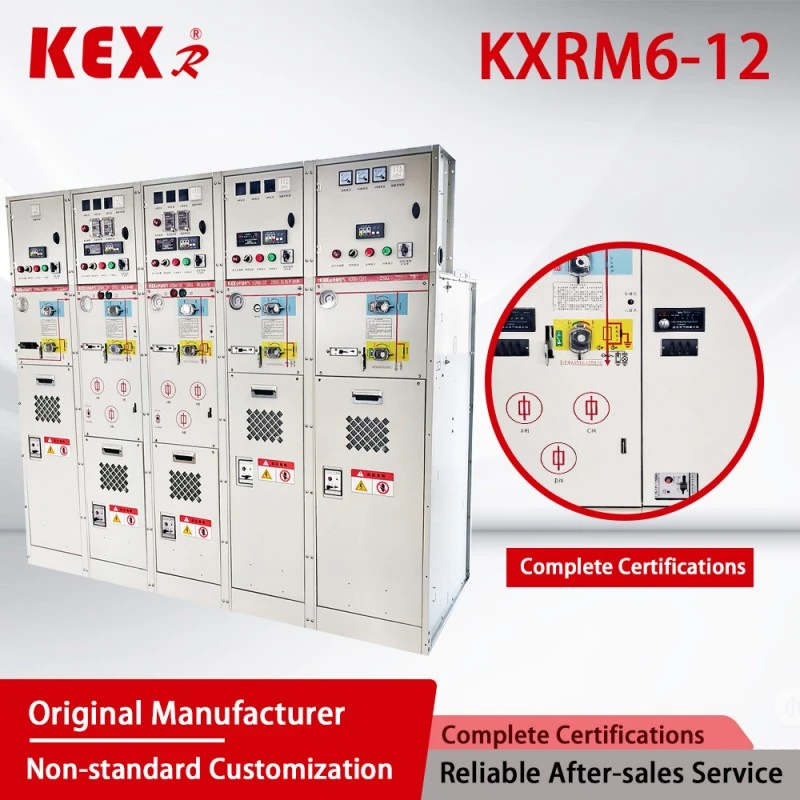

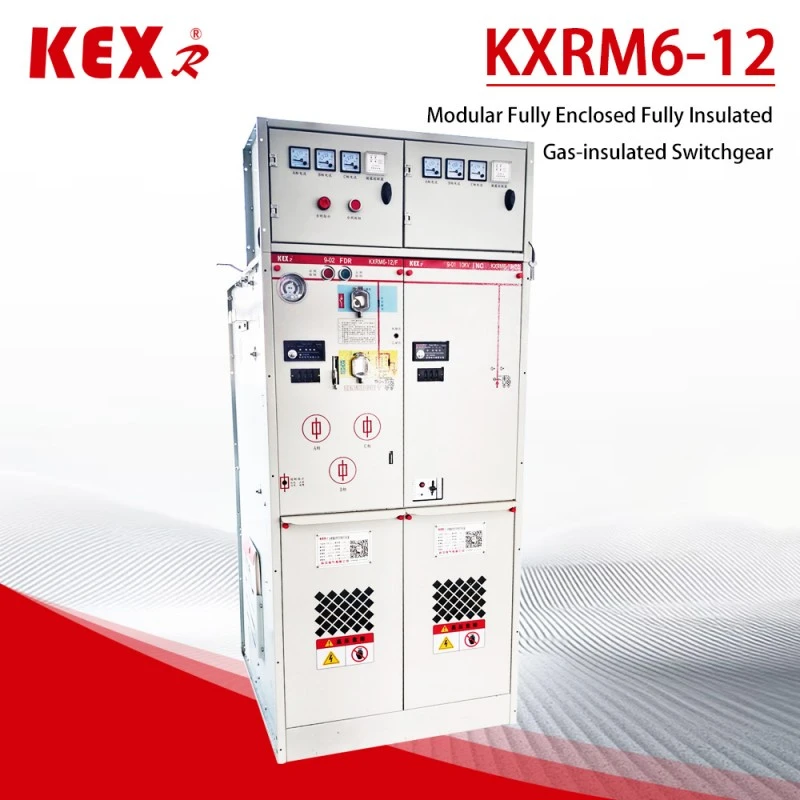

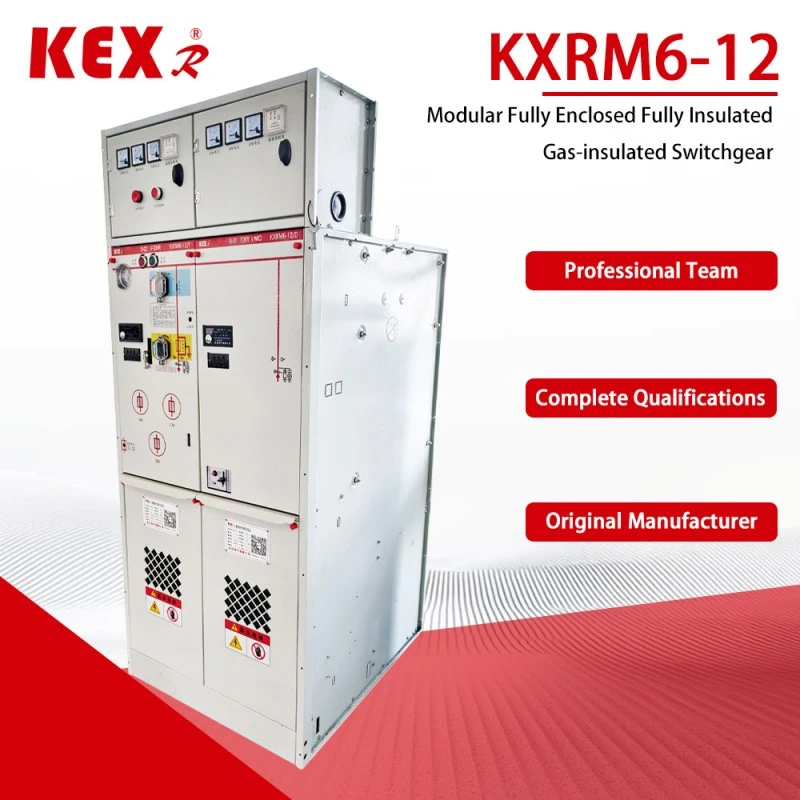

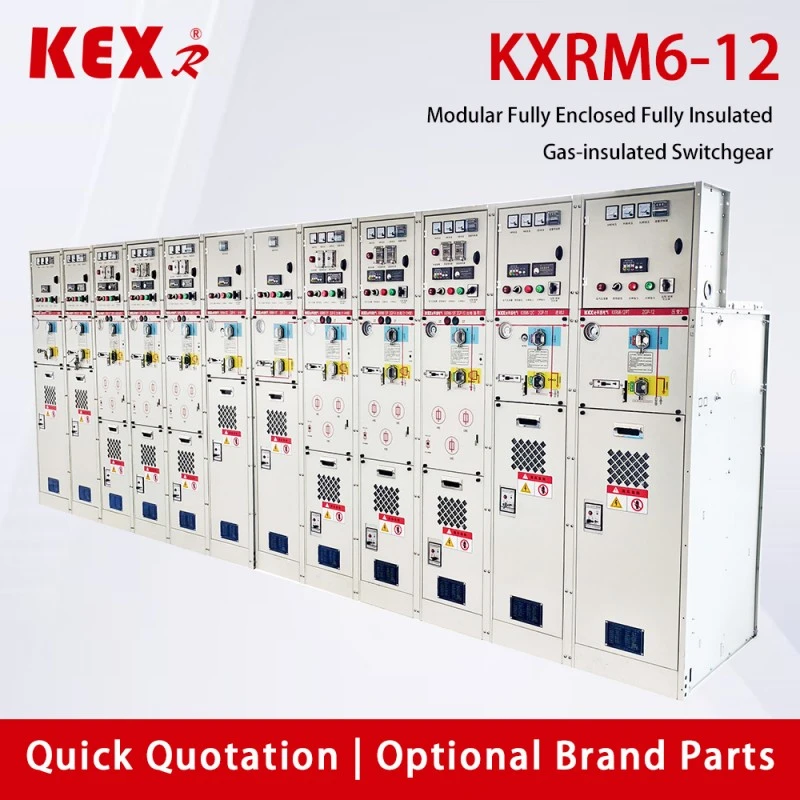

Unità GIS

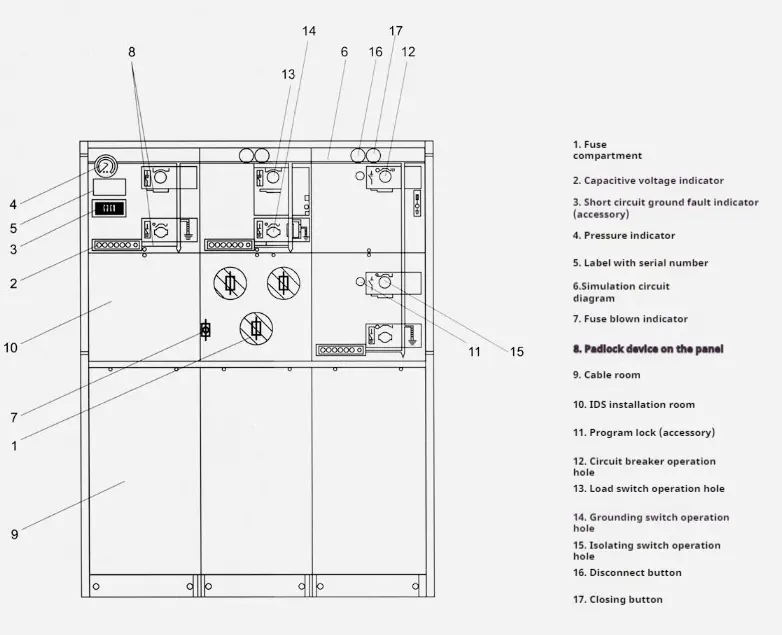

●Componenti

1.Amperometro

2.Regolatore di condensazione

3. Dispositivo di protezione del microcomputer

6 .Barometro

7. Display carico

8. Indicatore di guasto

9. Meccanismo di comando elettrico

10. Meccanismo di comando manuale

10. Serratura elettromagnetica

12~13 . Trasformatore di corrente

14.Spina del cavo

15.Trasformatore di tensione

16. Piastra riscaldante in lega di alluminio

●Unità GIS KXRM6-12 Condizioni di utilizzo

Temperatura:+40℃~-40℃

Altitudine: inferiore a 1000 m

Scena: umidità, polvere, polarizzazione del sale, miniere e altri ambienti.

L'immersione a breve termine in acqua entro 24 ore non pregiudica l'utilizzo.

Nota: se l'altitudine è superiore, indicare l'altitudine specifica.

● Standard dell'Unità GIS

L'unità GIS KXRM6-12 soddisfa gli standard seguenti

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694 ecc...

GB3804, GB3906, GB11022 ecc...

● Principali vantaggi dell'unità GIS ◆ Il gas SF6 nell'unità GIS di tipo KXRM 6-12 viene utilizzato come mezzo isolante e di estinzione dell'arco.

◆ L'unità interruttore è completamente sigillata e isolata; Le sbarre, gli interruttori e le parti in tensione sono completamente racchiusi in un guscio di acciaio inossidabile.

◆ La cavità è riempita con gas SF6 a 1,4 bar e il livello di protezione raggiunge IP67: l'intero dispositivo di commutazione è completamente immune dalle condizioni ambientali esterne, che possono garantire il normale funzionamento dell'interruttore anche in casi estremi come l'immersione in acqua a breve termine, e il prodotto non richiede manutenzione.

◆ L'unità interruttore è dotata di un perfetto dispositivo di interblocco a "cinque prevenzioni", che elimina completamente il guasto operativo del personale e delle apparecchiature che potrebbe essere causato da un cattivo funzionamento umano.

◆ Tutte le unità di commutazione sono dotate di canali di scarico della pressione affidabili e sicuri, che possono garantire la sicurezza personale degli operatori anche in casi estremi.

◆ L'unità è divisa in combinazione di unità fisse e combinazione di unità espandibili.

◆ L'unità solitamente entra ed esce dalla parte anteriore e può anche essere estesa o estesa lateralmente in base alle diverse posizioni di installazione.

◆ Le dimensioni dell'unità sono comode da installare e possono essere adatte a luoghi con spazio ristretto e condizioni ambientali sfavorevoli.

◆ L'unità può essere dotata di dispositivi elettrici, di controllo remoto e di monitoraggio in base alle diverse esigenze degli utenti.

● Principalmente tabella dei parametri tecnici

NOTA¹:Dipende dalla corrente nominale del fusibile

NOTA²:Dipende dal fusibile ad alta tensione

● Ciascun modulo dell'Unità GIS ha la seguente configurazione

▶D Configurazione dell'unità Vedere "Modulo di collegamento cavi senza coltello di messa a terra" per la configurazione e le caratteristiche standard.

▶Configurazione dell'unità C Vedere "Modulo interruttore di carico" per la configurazione e le caratteristiche standard.

▶F Configurazione dell'unità Vedere "Modulo vacuostato" per la configurazione e le caratteristiche standard.

La combinazione standard dell'unità GIS KX-RM6 può fornire anche le seguenti configurazioni

▶Indicatore di tensione capacitiva della boccola in ingresso

▶Ogni camera a gas è dotata di un manometro per il monitoraggio della densità dell'SF6.

▶Anello di sollevamento

▶Maniglia di comando

Esempio:

□ Modulo interruttore di carico C

○ Configurazione e funzionalità standard

▶Sbarra 630a

▶Interruttore di carico/messa a terra a tre stazioni

▶Comando a molla singola a tre stazioni con due interruttori di carico indipendenti e alberi di comando dell'interruttore di messa a terra.

▶Indicazione della posizione dell'interruttore di carico e dell'interruttore di messa a terra

▶Boccola uscita orizzontale anteriore, boccola bullone serie 630A 400.

▶Indicatore di tensione capacitivo per indicare l'elettrificazione della boccola

▶Per tutte le funzioni dell'interruttore è conveniente installare un dispositivo di lucchetto sulla RMU.

▶Manometro gas SF6 (solo uno in ogni cassetta del gas SF6)

▶Sbarra di terra

▶Interblocco tra l'interruttore di messa a terra e l'RMU anteriore della sala cavi

○ Configurazioni e funzionalità opzionali

▶Estensione bus riservata

▶Bus esterno

▶Comando elettrico interruttore di carico DC24V/48V/110V/220V; CA 110 V/220 V;

▶Indicatore di cortocircuito e guasto a terra Misuratore di corrente ad anello e amperometro

▶Misurazione del trasformatore di corrente ad anello e del wattorametro

▶Sul manicotto di ingresso del cavo è possibile installare un parafulmine o una testa del cavo doppia.

▶Interblocco a chiave Blocco della messa a terra sotto tensione della linea in ingresso (blocco dell'interruttore di messa a terra quando la boccola è sotto tensione) Contatto ausiliario CA/CC 110 V/220 V.

▶Posizione interruttore di carico 2NO+2NC, posizione interruttore di messa a terra 2NO+2NC, manometro 1NO con segnale ed estintore arco 1NO con contatto di segnale.

▶Il dispositivo secondario può essere installato in

▶Camera della linea secondaria nella parte superiore dell'unità interruttore, scatola di bassa tensione nella parte superiore dell'unità interruttore.

□ Sezionatore e fusibile combinati Modulo F

○ Configurazione e funzionalità standard

▶Sbarra 630a

▶Sezionatore di carico a tre stazioni, la prima estremità del fusibile è collegata meccanicamente all'interruttore di messa a terra all'estremità del fusibile.

▶Meccanismo di comando a molla a tre stazioni, con due interruttori di carico indipendenti e alberi di comando dell'interruttore di messa a terra.

▶Indicazione della posizione dell'interruttore di carico e dell'interruttore di messa a terra

▶Fusibile

▶Il fusibile è posizionato orizzontalmente.

▶Indicazione intervento fusibile Boccola di uscita orizzontale nella parte anteriore, boccola di inserimento serie 200 da 200 A.

▶Indicatore di tensione capacitivo per indicare l'elettrificazione della boccola

▶Per tutte le funzioni dell'interruttore è conveniente installare un dispositivo di lucchetto sulla RMU.

▶Manometro gas SF6 (solo uno in ogni cassetta del gas SF6)

▶Sbarra di terra

▶I parametri del fusibile per la protezione del trasformatore sono 12KV, max 125A, 24KV e max 63A.

▶Interblocco tra l'interruttore di messa a terra e l'RMU anteriore della sala cavi.

○ Configurazioni e funzionalità opzionali

▶Estensione riservata delle sbarre

▶ Motore bus esterno per funzionamento interruttore di carico 24 V/48 V CC 110 V/220 V CC/CA.

▶ Bobina di sgancio parallelo 24 V/48 V CC 110 V/220 V CC/CA.

▶Bobina di chiusura parallela 24 V/48 V CC 110 V/220 V CC/CA.

▶Trasformatore di corrente ad anello e amperometro di misura Trasformatore di corrente ad anello e wattorametro

▶Blocco della messa a terra sotto tensione della linea in ingresso (blocco dell'interruttore di messa a terra quando la boccola è sotto tensione) CA/CC 110 V/220 V. Contatto ausiliario

▶Posizione di chiusura del carico 2NO+2NC, posizione interruttore di messa a terra 2NO+2NC, fusibile bruciato 1NO, manometro 1NO con segnale ed estintore arco 1NO con contatto di segnale.

▶Il dispositivo secondario può essere installato nella camera della linea secondaria nella parte superiore dell'unità interruttore e nella scatola di bassa tensione nella parte superiore dell'unità interruttore.

□ Modulo contatore M

○ Configurazione e funzionalità standard

▶Unità di misurazione 12KV

▶2 trasformatori di corrente

▶2 trasformatori di tensione

▶6 boccole serie 400 vengono utilizzate per collegare il bus esterno flessibile esteso di GSFR6-12, con l'ingresso superiore e l'uscita inferiore.

▶Rompifiamma per la protezione di PT

▶Componente di bassa pressione 1 voltmetro con commutatore, 1 amperometro con commutatore, larghezza x altezza x profondità =696×1806×820 mm.

○ Configurazioni e funzionalità opzionali

▶3 trasformatori di corrente

▶3 trasformatori di tensione parafulmini

▶Indicatore di tensione capacitiva per indicare che l'RMU è carico

▶ Componente di bassa pressione: 1 misuratore di potenza, 1 misuratore di potenza reattiva.

□ Modulo VCB CB

○Configurazione e funzionalità standard e opzionali

▶Il parafulmine è installato sul cavo in entrata della sbarra collettrice 1250a/630a.

▶Interruttore automatico in vuoto per protezione linea da 1250a/630a

▶Trasformatore di corrente

▶Interruttore automatico in vuoto VD4X0 ad azionamento elettrico 10VDC

▶Trasformatore di tensione

▶Funzionamento elettrico di UXO, un interruttore di isolamento/messa a terra superiore a tre stazioni dell'interruttore sottovuoto. ▶Unità di protezione e controllo REF542plus (con TA di protezione)

▶Bobina a lancio di corrente 110 V/220 V CC

▶Bobina di chiusura 110V/220VCC

▶Bussola a bullone serie 400 della boccola di uscita 1250A/630A disposta orizzontalmente nella parte anteriore.

▶Estensione bus riservata dell'indicatore di tensione capacitiva 1250A/630A per indicare la tensione della boccola

▶Manometro gas SF6 (solo uno in ciascuna scatola di gas SF6) Larghezza x altezza x profondità = 696× 1806× 781 mm. ▶Sequenza on-off: O-0.3s-CO-180s-CO.

▶Sensore di pressione del gas

□ Accessori opzionali

1. Contatto ausiliario Tutti i sezionatori e gli interruttori automatici possono essere dotati di 2NO+2NC che indicano la posizione dell'interruttore. È possibile installare una bobina di sgancio in parallelo (CA o CC) sull'interruttore del trasformatore e sull'interruttore automatico, mentre il componente di controllo a bassa tensione è situato dietro l'RMU anteriore.

2. Indicazione della tensione L'indicatore della tensione capacitiva mostra se la boccola è carica o meno e la presa su di essa può essere utilizzata per la fase nucleare.

3. Indicatore di cortocircuito e guasto a terra Per facilitare la localizzazione del guasto, il modulo interruttore su cavo può essere dotato di indicatori di cortocircuito e guasto a terra per un semplice rilevamento del guasto.

4. Funzionamento elettrico È uno schema standard per il meccanismo di funzionamento manuale dell'unità interruttore a cavo e dell'unità trasformatore. Puoi anche scegliere di installare un comando elettrico. Gli interruttori dei cavi, gli interruttori automatici in vuoto e gli interruttori di messa a terra sono tutti azionati da meccanismi situati dietro l'RMU anteriore. Tutti gli interruttori e gli interruttori automatici possono essere azionati tramite maniglia (configurazione standard) oppure possono essere dotati di comando a motore (accessori). Tuttavia, l'interruttore di terra può essere azionato solo manualmente ed è configurato un meccanismo con la capacità di chiudere la corrente di guasto. Il comando elettrico può essere facilmente realizzato per fasi.

5. Collegamento del cavo Sono installate boccole standard conformi a DIN47636. Tutti gli isolatori hanno la stessa altezza da terra e sono protetti da piastra di copertura del vano cavi. Alcune piastre di copertura possono essere interbloccate con l'interruttore di messa a terra e possono essere utilizzate anche speciali piastre di copertura per sala cavi doppia per le linee in ingresso con cavo doppio.

6. Indicatore di pressione Solitamente dotato di un indicatore di pressione, formato da un manometro. Inoltre possono essere forniti contatti elettrici per indicare la riduzione della pressione.

7. Blocco a chiave È possibile installare blocchi a chiave per interruttori automatici, sezionatori di carico e sezionatori di terra. Può essere dotato di semi-riparo con blocco di interblocco, adatto per interruttori automatici, sezionatori di carico e sezionatori di terra.

8. Separatore d'arco Tutte le unità della rete ad anello possono essere dotate di sezionatori d'arco. Quando si forma un arco all'interno, i dispositivi di arresto dell'arco si chiudono automaticamente sulla boccola in ingresso, compresi i moduli D, DE e V, e tutti i moduli cavo possono essere dotati di un dispositivo di arresto dell'arco. Devono ordinarlo con l'unità e non possono cambiarlo. L'azione dell'estintore dell'arco può essere indicata con questo metodo e i contatti elettrici nell'unità SF6 sono collegati al terminale dietro l'RMU anteriore.

● Esempio di schema

◆ Schema 1 SA+CCF+

Installare il parafulmine sul bus e lasciarlo per l'espansione.

Nota: il numero di unità RMU non deve essere inferiore a 3.

◆ Schema 2 CCF+

Installare il parafulmine nella linea in ingresso e riservare l'espansione.

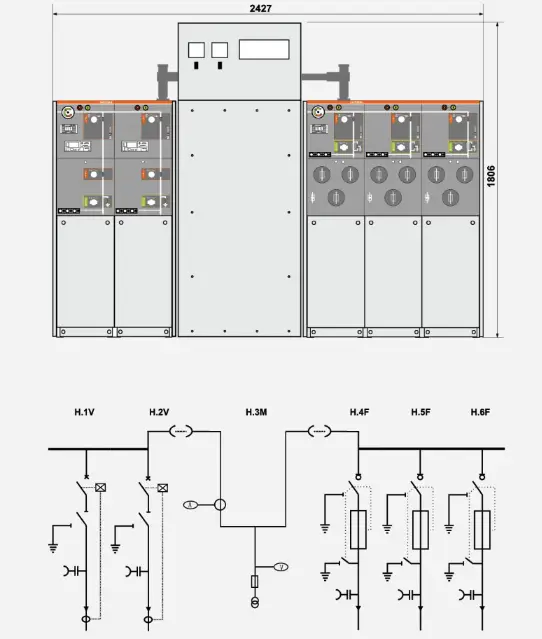

◆ Schema 3 W+M+FFF

Calcolo lato alta tensione

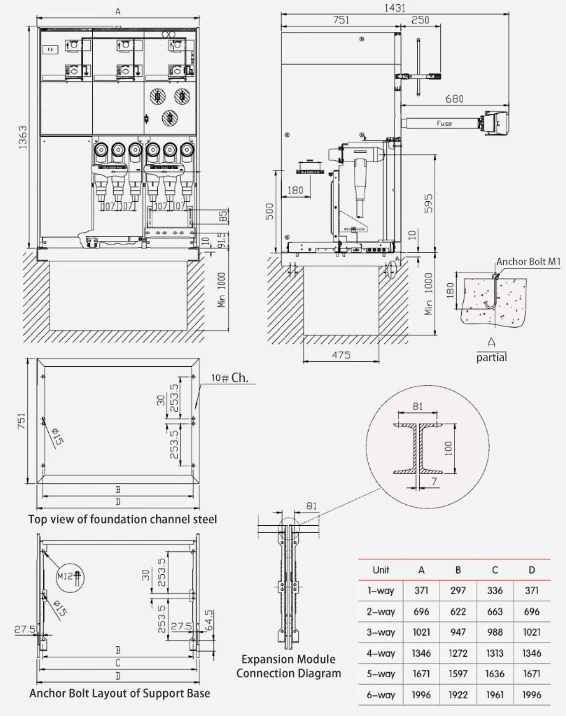

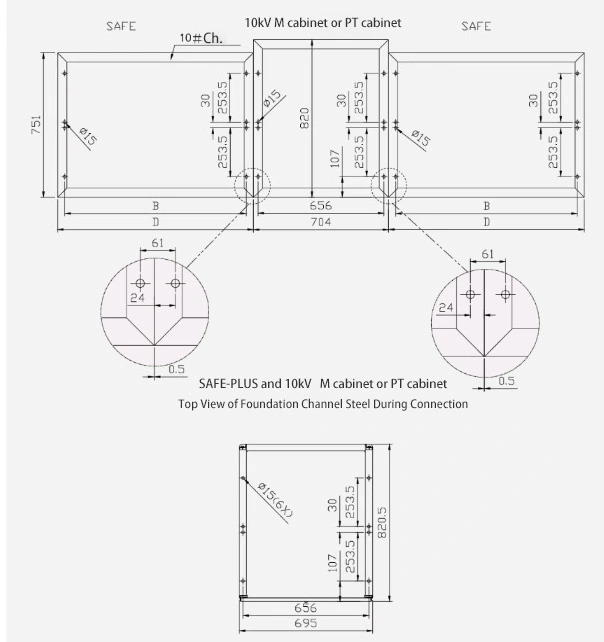

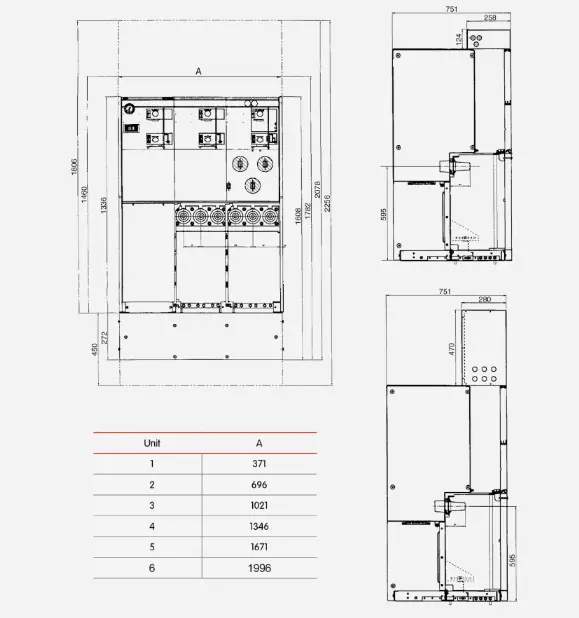

● Tabelle di struttura e dimensioni dell'unità GIS KXRM6-12
