Unità principale dell'anello modulare

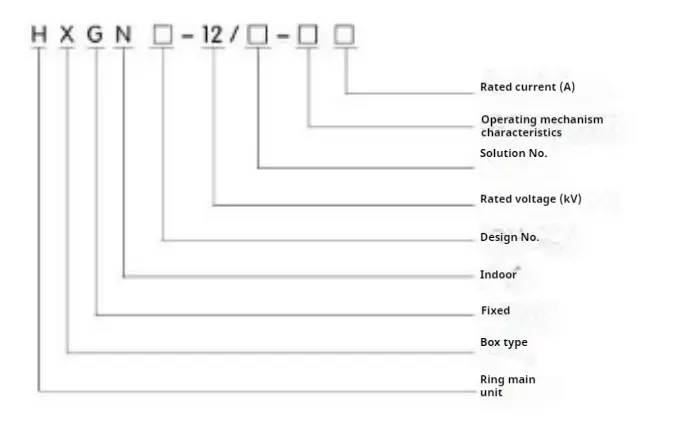

○ Significato del modello

○ Usi principali e ambito dell'applicazione dell'unità principale di tipo modulare HXGH-12

L'unità principale dell'anello modulare è adatta per set completi interni di corrente alternata trifase da 3,6-12kV con sezione Bus singolo 50Hz, che viene utilizzata per la ricezione e la distribuzione di energia elettrica e ha le funzioni di controllo, protezione e monitoraggio del circuito. Può essere applicato a vari tipi di centrali elettriche, sottostazioni, imprese industriali e minerarie, edifici grattacieli e altri luoghi e può anche essere combinato con mobili per la rete ad anello da utilizzare nelle stazioni di commutazione.

○ Struttura e caratteristiche principali dell'unità principale del tipo di anello modulare di tipo HXGH-1

▶ L'unità principale dell'anello modulare è saldata con acciaio ad angolo di alta qualità.

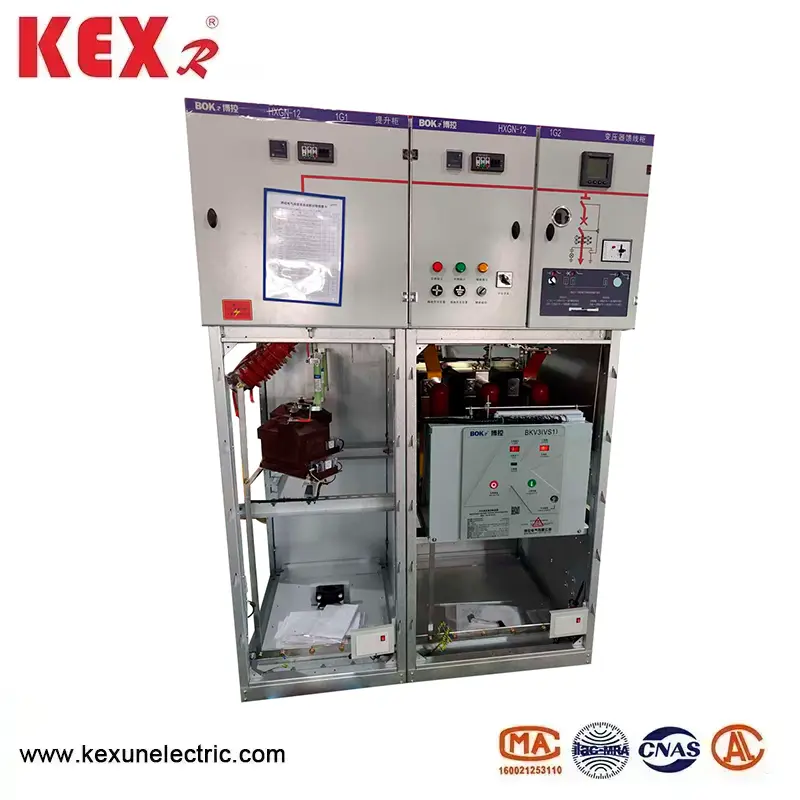

▶ La sala degli interruttori si trova nella parte centrale (inferiore) del mobile, che è conveniente per l'installazione, il debug e la manutenzione. Lo standard è dotato di un interruttore Zn63AIVS1-12) e esiste un canale di rilascio di pressione per garantire la sicurezza personale.

▶ Il disconnettore rotante avanzato e affidabile può essere utilizzato per entrare in sicurezza nella stanza dell'interruttore per la manutenzione quando viene addebitato il bus principale. Il disconnettore rotante avanzato e affidabile può entrare in sicurezza nella stanza dell'interruttore per la manutenzione quando il bus principale è elettrificato.

▶ Il livello di protezione dell'unità principale dell'anello modulare è IP2X.

▶ Dotato di dispositivo di bloccaggio meccanico obbligatorio affidabile e completamente funzionale, che può soddisfare i requisiti di "cinque precauzioni" in modo semplice ed efficace.

▶ Avere un sistema di messa a terra colpevole.

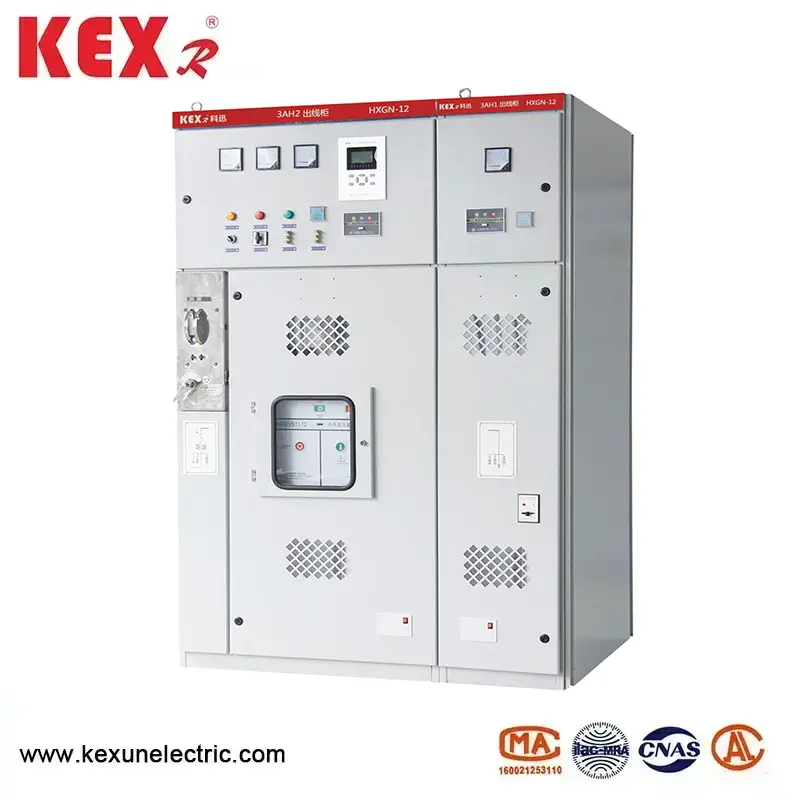

▶ La porta è dotata di una finestra di osservazione, che può chiaramente osservare lo stato di lavoro dei componenti nel gabinetto.

▶ Il meccanismo operativo è bloccato da una serratura meccanica più affidabile di XGN66-12.

▶ I cavi in entrata e in uscita sono inferiori alla parte anteriore del fondo del mobile, il che è conveniente per gli utenti da connettersi.

○ Utilizzo delle condizioni ambientali dell'unità principale del tipo di anello modulare di tipo HXGH-1

1. Il limite superiore della temperatura ambiente è +40 ℃ e il limite inferiore è -10 ℃;

2. L'altitudine dell'unità principale dell'anello modulare dovrebbe essere inferiore a 1000 m;

3. Il valore medio giornaliero dell'umidità relativa dell'aria non è superiore al 95%e il valore medio mensile non è superiore al 90%; Il valore medio giornaliero del vapore acqueo non è superiore a 2,2x10-3MPA e il valore medio mensile è 1,8x10-3MPA;

● Parametro tecnico principale dell'HXGN □ -12 Tipo Anello modulare Unità principale
