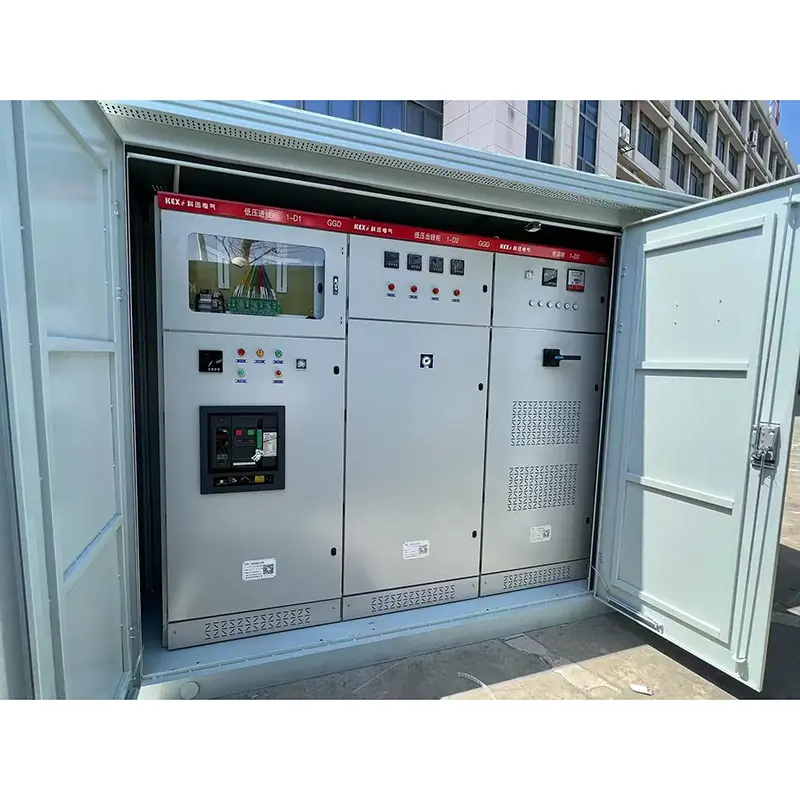

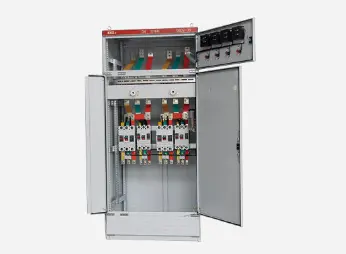

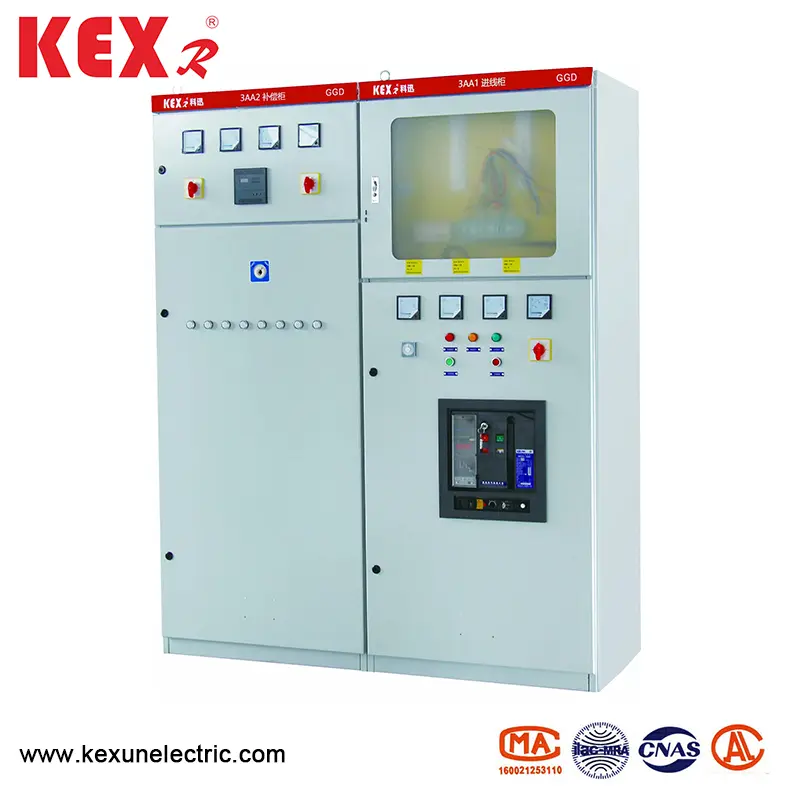

AC Cabinet di distribuzione a bassa tensione

● Area di applicazione

Il gabinetto di distribuzione a bassa tensione AC GGD è un nuovo tipo di gabinetto di distribuzione a bassa tensione progettata sul principio di sicurezza, economia, razionalità e affidabilità in base ai requisiti dei superiori competenti del Ministero dell'Energia e alla maggior parte degli utenti di potere e dei dipartimenti di progettazione. Il prodotto ha le caratteristiche di alta capacità di rottura, buona stabilità dinamica e termica, schema elettrico flessibile, combinazione conveniente, serie, praticabilità forte, nuova struttura e livello di protezione elevato e può essere utilizzato come prodotto aggiornato di quadri a bassa tensione. L'armadio di distribuzione a bassa tensione AC GGD è conforme al quadro a bassa tensione IEC439 e al controllo di controllo, Switchgear a bassa tensione GB7251 e altri standard.

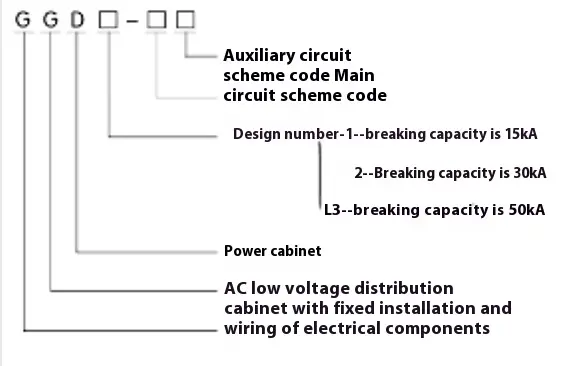

● Significato del modello

● Prestazioni elettriche

◆ Parametri elettrici di base

◆ Schema del circuito principale

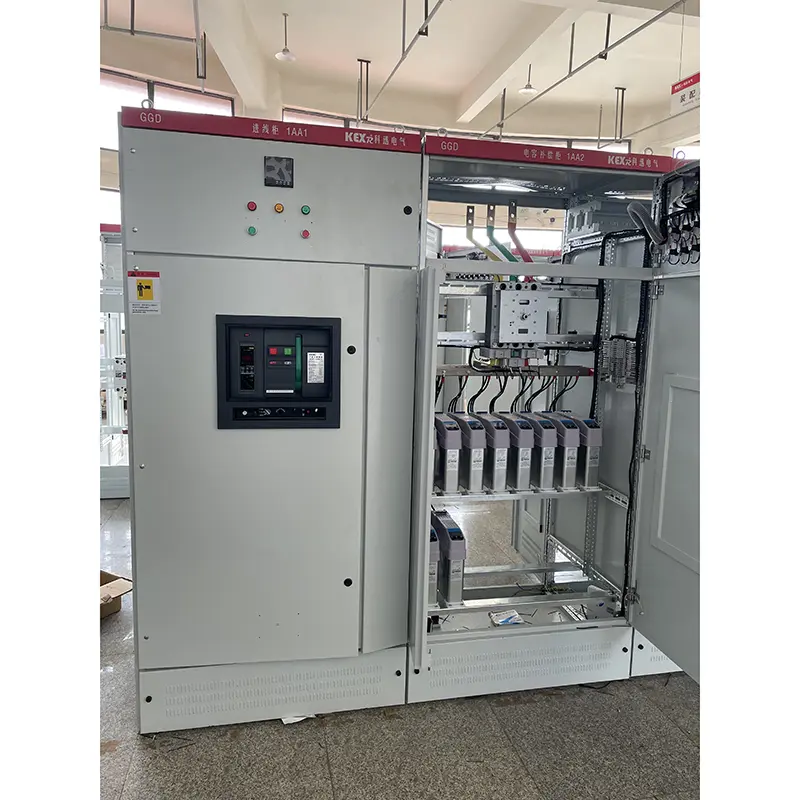

Esistono 129 schemi e 298 specifiche per il circuito principale del gabinetto di distribuzione a bassa tensione AC GGD (escluse gli schemi e le specifiche derivate dai cambiamenti funzionali dei circuiti ausiliari e dalle variazioni della tensione di controllo). Tra questi, GGD1 ha 49 schemi e 123 specifiche. GGD2 ha 53 schemi e 107 specifiche. Il modello GGD3 ha 27 schemi e 68 specifiche Il principale schema del circuito è stato selezionato sollecitando le opinioni della maggior parte dei dipartimenti di progettazione e utilizzo, che hanno aumentato lo schema necessario dalle centrali elettriche. Corrente classificata a 3150A, adatta per trasformatori di distribuzione di 2000kva e inferiore. Inoltre, al fine di soddisfare le esigenze della compensazione della potenza reattiva, sono progettati i mobili di compensazione della trasmissione GGJ2, con 4 schemi di circuiti principali e 12 specifiche in totale.

◆ Schema di circuiti ausiliari

La progettazione del circuito ausiliario è divisa in due parti: lo schema di alimentazione e lo schema delle centrali elettriche. C'è abbastanza spazio nel mobile BGD per installare componenti secondari. Allo stesso tempo, NLS ha anche sviluppato uno speciale trasformatore di corrente LM23D per soddisfare le esigenze delle centrali elettriche e degli utenti speciali quando si collega la protezione del relè.

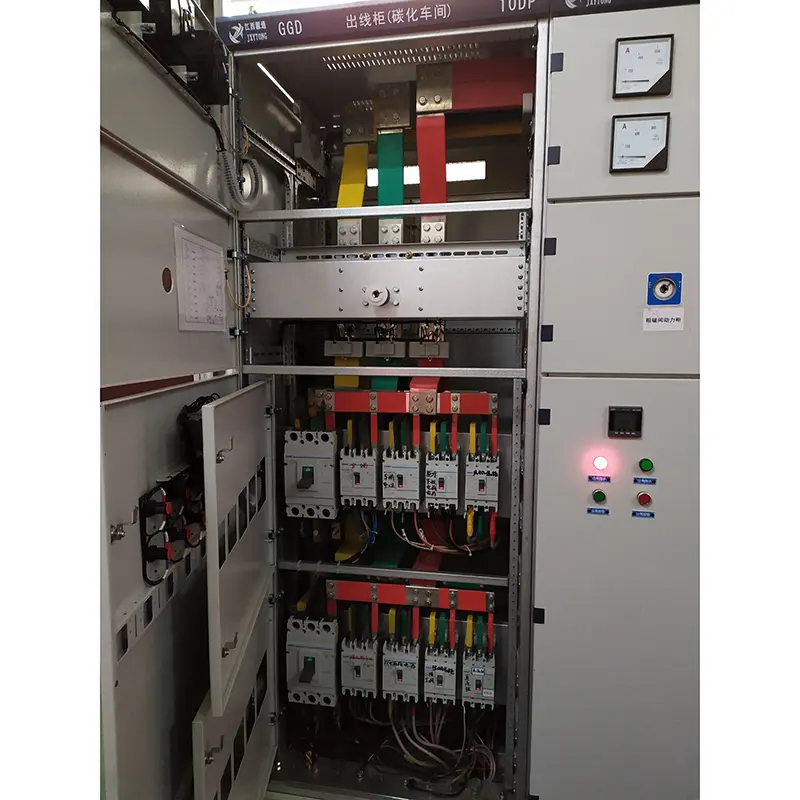

◆ Bar di autobus principale

Considerando il rapporto dei prezzi e la fattibilità della sostituzione di rame con alluminio, è possibile utilizzare un singolo bus di alluminio quando la corrente nominale è inferiore a 1500A e un bus a doppio rame può essere utilizzato quando la corrente nominale è superiore a 1500 A. Il produttore produce il prototipo in base a questa regolamentazione e passa il tipo di test. Naturalmente, il produttore può anche sostituire il bus di alluminio con un bus di rame con la stessa capacità attuale in base ai requisiti degli utenti. Le superfici sovrapposte degli autobus sono tutte trattate con il processo di stagno dello stagno

◆ Selezione di componenti elettrici

▶ Tipo GGD AC Il mobile di distribuzione a bassa tensione adotta principalmente componenti elettrici avanzati che possono essere prodotti in serie in Cina. Allo stesso tempo, secondo il principio dell'economia e della razionalità, alcuni vecchi prodotti disponibili, come DZ10D e D220, sono riservati alla premessa di considerare pienamente la fattibilità e i prodotti obsoleti non sono selezionati.

▶ Gli interruttori di coltelli rotanti HD13BX e HS13BX sono componenti speciali progettati da NLS per soddisfare le esigenze della struttura unica del mobile BGGD. Cambiano la modalità operativa del meccanismo e mantengono i vantaggi dei vecchi prodotti e sono componenti elettrici pratici.

▶ Se il dipartimento di progettazione seleziona nuovi componenti elettrici con prestazioni migliori e tecnologie più avanzate in base alle esigenze degli utenti, il cabinet di distribuzione a bassa tensione AC di tipo GGD ha una buona flessibilità di installazione e generalmente non causerà difficoltà nella produzione e nell'installazione a causa dell'aggiornamento dei componenti elettrici.

▶ Al fine di migliorare ulteriormente la stabilità dinamica del circuito principale, NLS ha progettato il morsetto del bus combinato ZM e il supporto isolante per il mobile GGD. Il morsetto della barra del bus è realizzato con materiale in lega PP0 ad alta resistenza e ad alta squadra, che ha un'elevata resistenza all'isolamento, buone prestazioni di auto-estinzione e struttura unica. Può essere facilmente combinato in un morsetto a barre per autobus o un morsetto a doppia barra da autobus solo regolando il blocco. Il supporto isolante è un giunto stampato di tipo manicotto con basso costo e alta resistenza, che risolve il difetto della distanza insufficiente di scricchiolio dei vecchi prodotti.

● Installazione e utilizzo

Dopo che il prodotto arriva nel luogo di ricezione, dovrebbe prima verificare se l'imballaggio è intatto e avvisare i dipartimenti pertinenti per trovare i motivi nel tempo in cui si riscontrano problemi. Per i prodotti che non sono installati immediatamente, dovrebbero essere collocati in luoghi appropriati in base alle disposizioni delle normali condizioni di utilizzo.

◆ Installazione del prodotto

 L'installazione di prodotti deve essere eseguita secondo il diagramma dello schema di installazione (vedere la figura collegata) e gli utenti devono essere forniti in acciaio e bulloni del canale di base. Quando il bus principale è installato in un'intera riga con placcatura di stagno, la superficie sovrapposta deve essere riparata e livellata, pulita, rivestita con vaselina neutra o presa altre misure e quindi fissata con bulloni.

◆ I prodotti devono essere ispezionati e testati per i seguenti articoli dopo l'installazione e prima di essere messi in funzione.

▶ Controllare se la vernice superiore dell'armadio è caduta e se l'armadio è asciutto e pulito.

▶ Se il meccanismo operativo dei componenti elettrici è flessibile e non ci dovrebbero essere inceppamento o una forza operativa eccessiva.

▶ Se l'on-off dei contatti principali e ausiliari degli apparecchi elettrici principali è affidabile e accurato.

▶ Se il rapporto e la polarità dell'indicazione dello strumento e del trasformatore sono corretti.

▶ Se la connessione BusBar è buona e se l'isolamento supporta, parti di montaggio e accessori sono installati saldamente e in modo affidabile.

▶ Se il contatto ausiliario soddisfa i requisiti, se la specifica core del fusibile del fusibile è corretta, se il valore di impostazione del relè soddisfa i requisiti di progettazione e se l'azione è affidabile e accurata.

▶ Se il contatto del circuito soddisfa i requisiti del diagramma schematico elettrico.

▶ Se il sistema del circuito di protezione soddisfa i requisiti.

▶ Utilizzare un megohmmetro da 500 volt per misurare il valore di resistenza all'isolamento non inferiore a 1 megohmmetro.

◆ Precauzioni per l'uso

(1). Questo prodotto non è installato contro la parete, azionata su un lato (lato anteriore) e mantenuto con doppie porte. Solo i professionisti qualificati possono entrare o aprire il canale di manutenzione del prodotto e la porta dell'armadio per il funzionamento, l'ispezione e la manutenzione.

(2). L'interruttore dell'aria dopo molte volte, farà le principali ustioni locali di contatto e producono sostanze in carbonio, aumentano la resistenza di contatto, dovrebbe essere la manutenzione regolare e la riparazione dell'interruttore dell'aria in base alle sue istruzioni operative.

◆ Il produttore deve fornire i seguenti documenti e accessori durante la fornitura:

▶ Elenco di imballaggio

▶ Certificato di prodotto

▶ Istruzioni per l'uso

▶ Rapporto di test di fabbrica

▶ Disegni elettrici pertinenti

▶ Chiavi della porta del gabinetto, maniglie operative e pezzi di ricambio specificati nel contratto.

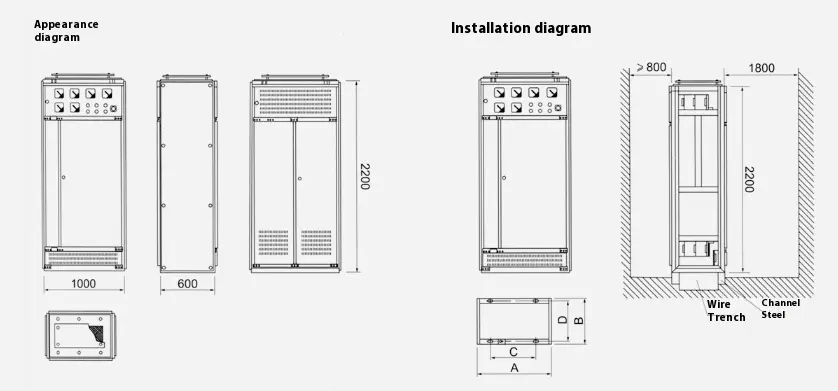

● Diagramma schematico di schema e installazione del tipo di distribuzione a bassa tensione di tipo GGD AC
