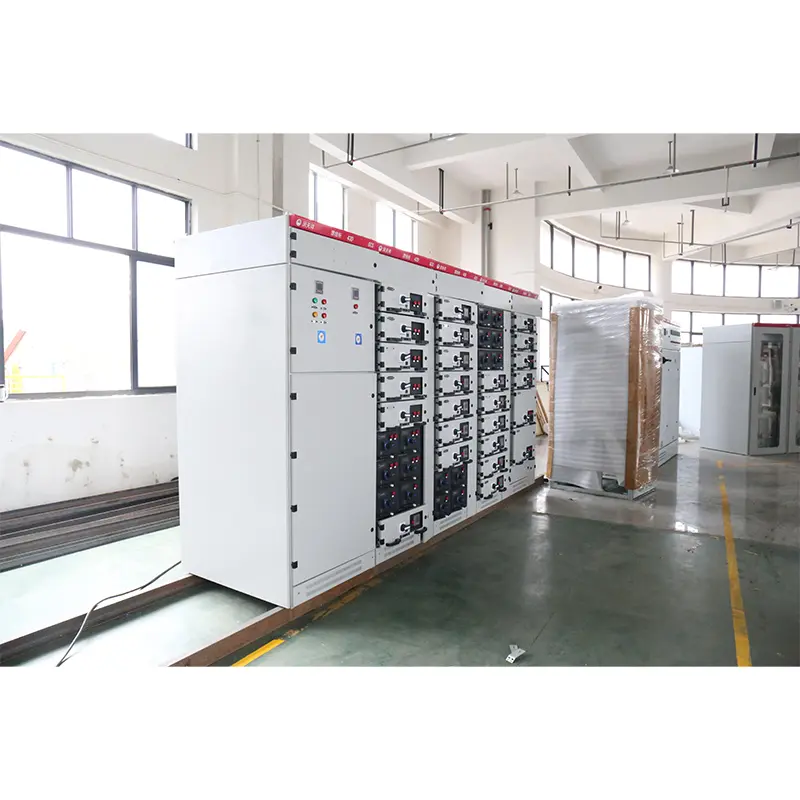

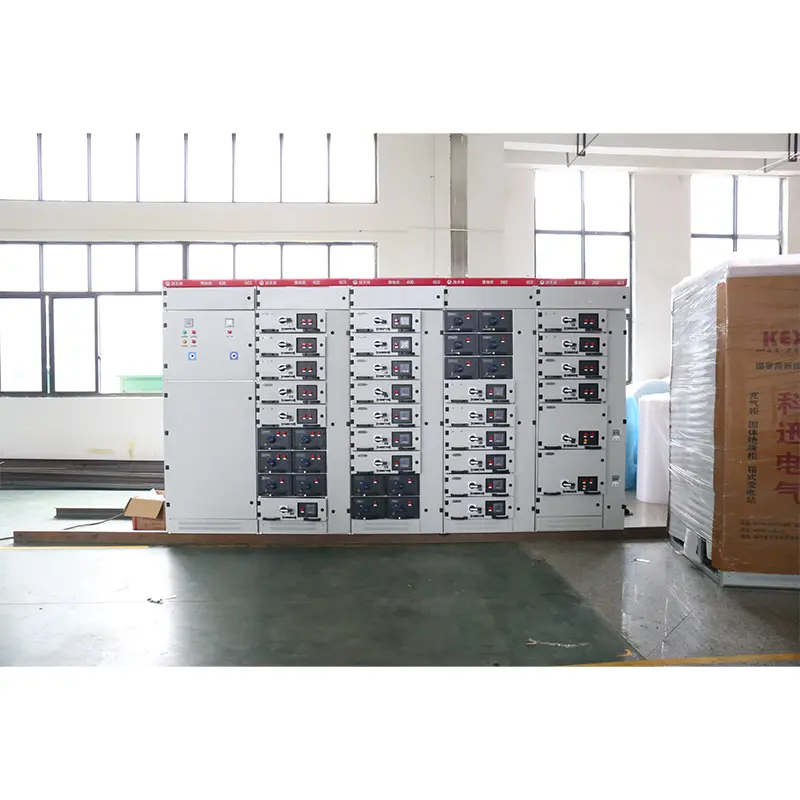

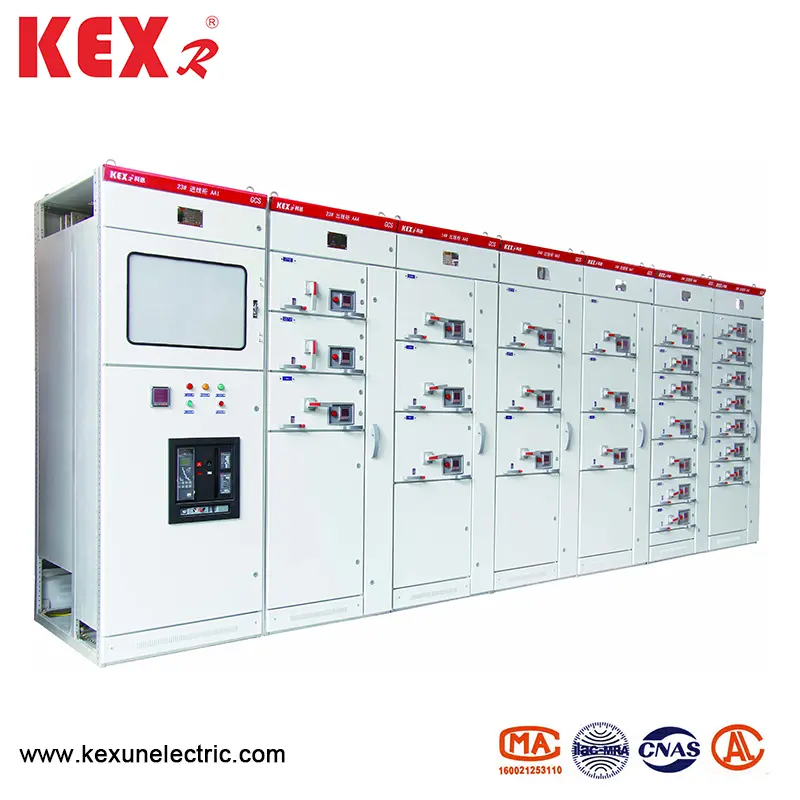

Mobile interruttore di estrazione a bassa tensione

● Indice di performance

Il design del gabinetto dell'interruttore di estrazione a bassa tensione di tipo GCS soddisfa i seguenti standard:

▶ IEC439-1 Switchgear a bassa tensione e ControlGear

▶ GB7251 Switchgear a bassa tensione

▶ ZBK36001 Switchgear a bassa tensione

● Parametri di base

● Struttura principale

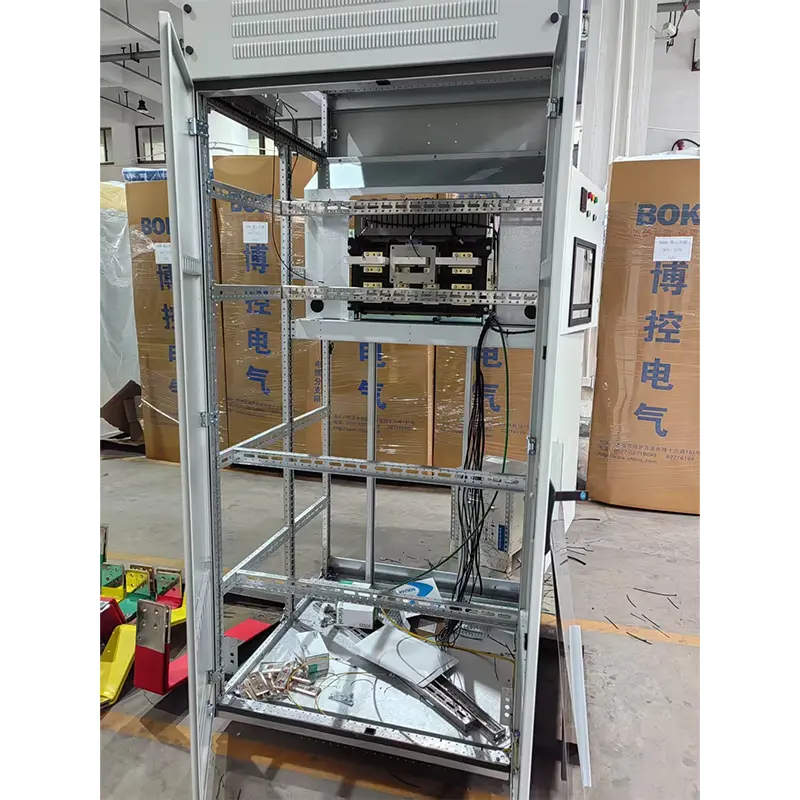

▶ Il telaio principale del cabinet dell'interruttore di estrazione a bassa tensione di tipo GCS adotta acciaio a sezione aperta di tipo 8mf e i due lati dell'acciaio di sezione hanno fori di installazione con il modulo di 20 mm e 100 mm e ①9,2 mm, quindi l'installazione interna è flessibile e conveniente.

▶ Il telaio principale è progettato in due forme di assemblaggio, vale a dire la struttura completamente assemblata e la struttura parzialmente saldata (telaio laterale e raggio incrociato) per gli utenti da scegliere.

▶ Ogni stanza funzionale del dispositivo è isolata l'una dall'altra e i suoi scomparti sono divisi in sala funzionale, camera degli autobus e sala via cavo. Le funzioni di ogni camera sono relativamente indipendenti.

▶ Il bus principale orizzontale è disposto orizzontalmente dietro l'armadietto, che è la misura di base per rendere il circuito principale del dispositivo che ha un'elevata resistenza a corto circuito.

▶ Il design del vano cavo rende molto comodo per i cavi andare su e giù.

▶ Serie di dimensioni di armadio generale del dispositivo (vedere la tabella seguente):

● Unità di funzione

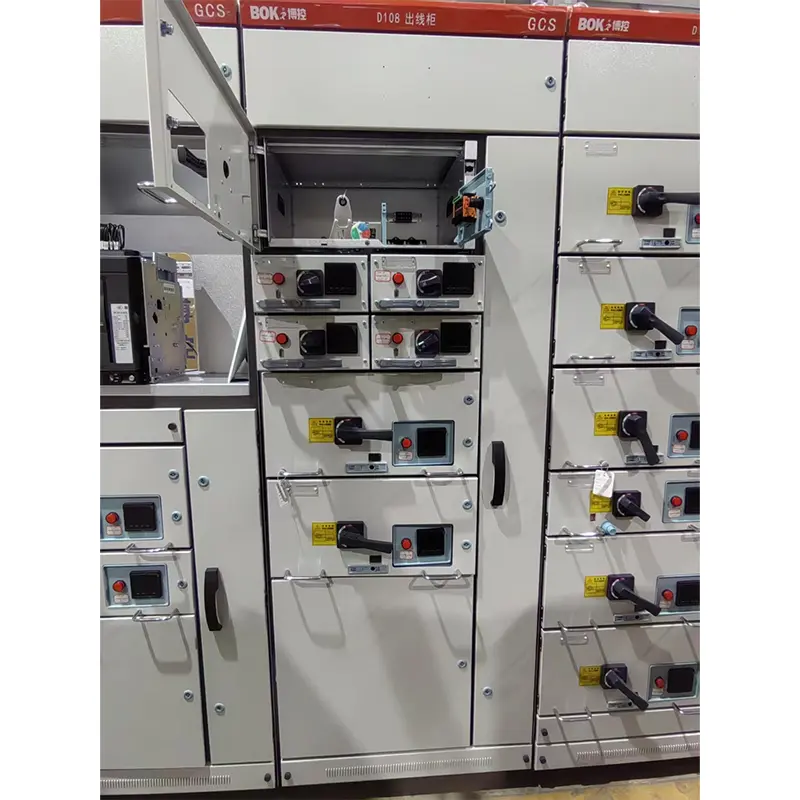

1. L'altezza del cassetto è di 160 mm. È diviso in 1/2 unità, 1 unità, 3/2 unità, 2 unità, 3 unità e una serie a cinque dimensioni. La corrente nominale del circuito unitario è 400A o meno.

2. Il cassetto cambia solo nella dimensione dell'altezza e la sua larghezza e dimensione di profondità rimangono invariate. I cassetti con le stesse unità funzionali hanno una buona intercambiabilità.

3. Ogni armadio MCC può essere dotato di 11 cassetti a una sola unità o cassetti da 22 1/2 unità. In cui più di un'unità di cassetto adotta una piastra posteriore multifunzionale.

4. Secondo la corrente, le linee di ingresso e uscita del cassetto adottano un numero diverso di plug-in con la stessa struttura del chip.

5. 1/2 Scheda unità e room dei cavi sono collegati dall'adattatore ZJ-2 con la struttura della piastra posteriore.

6. La connessione tra il cassetto dell'unità e la stanza del cavo adotta l'adattatore ZJ-1 con la stessa barra di dimensioni o struttura del tubo in base alla classificazione corrente.

7. L'unità del cassetto è dotata di dispositivo di interblocco meccanico.

● Componenti elettrici principali

Il principio di selezione dei principali componenti elettrici si basa sulla tecnologia importata, che può essere prodotta in serie in Cina e soddisfa i requisiti ad alte prestazioni del dispositivo

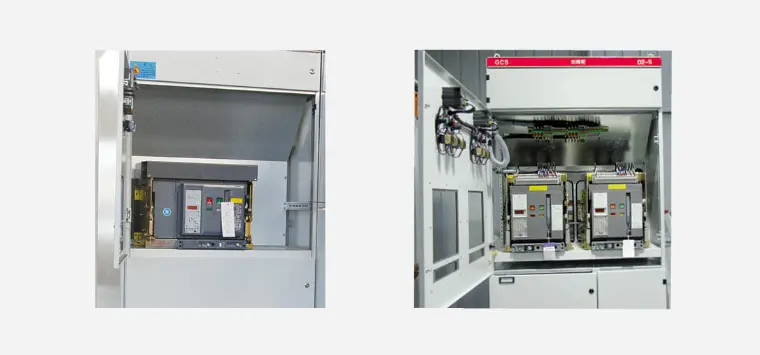

▶ l'interruttore dell'alimentazione e dell'unità di alimentazione seleziona principalmente la serie AH. È possibile selezionare anche altre serie M prodotte da Schneider Company e Serie F prodotte da ABB Company con prestazioni più avanzate. Ah Circuit Breaker ha le caratteristiche di buone prestazioni, struttura compatta, peso leggero e serie forti. Il prezzo è relativamente basso, la manutenzione e l'uso sono convenienti e tutti gli indici delle prestazioni possono soddisfare i requisiti di questo dispositivo.

▶ Unità del cassetto (unità di controllo del motore, unità di alimentazione parziale) Gli interruttori scelgono principalmente gli interruttori della custodia in plastica della serie CM1 e TG.TM30 e alcuni scelgono NZM prodotti da Moeller Company. Serie 100A. Questi switch hanno le caratteristiche di buone prestazioni, struttura compatta, arco corti o assenti e indicatori tecnici ed economici elevati, che possono soddisfare i requisiti di questo dispositivo.

▶ L'interruttore di isolamento di isolamento e il fusibile deve essere una serie Q. Questa serie ha un'elevata affidabilità e una forte capacità di rottura e può realizzare l'interblocco meccanico.

▶ Il fusibile principale è la serie NT. 5. I contattori AC devono essere di serie B e LCI-D ..

● Caratteristiche del tipo GCS Tipo di estrazione a bassa tensione

1. Migliorare la capacità termica dell'adattatore e ridurre notevolmente l'aumento aggiuntivo della temperatura causata dall'aumento della temperatura dell'adattatore al connettore, alla testa del cavo e al distanziatore.

2. La separazione tra unità funzionali e compartimenti è chiara e affidabile e il fallimento di un'unità non influirà sul lavoro di altre unità, in modo che il fallimento sia limitato all'intervallo minimo.

3. La disposizione orizzontale dei bus rende il dispositivo ha una buona stabilità dinamica e termica e può resistere all'impatto della corrente di cortocircuito 80/176KA.

4. Il numero di circuiti in un singolo armadio 4.MCC è fino a 22, considerando pienamente le esigenze delle porte elettriche automatiche (macchine) nella generazione di energia, nei sistemi petrolchimici e in altre industrie con grande capacità unitaria.

5. La connessione tra il dispositivo e il cavo esterno viene completata nel vano cavo e il cavo può andare su e giù. Il trasformatore corrente è installato nel vano cavo, il che rende conveniente l'installazione e la manutenzione.

6. Nello stesso sistema di distribuzione dell'alimentazione, la corrente di cortocircuito può essere limitata corrispondendo ai reattori di limitazione della corrente, la tensione del bus può essere stabilizzata con un certo valore e i requisiti per la resistenza a corto circuito dei componenti possono essere parzialmente ridotti.

7. L'unità del cassetto ha un numero sufficiente di connettori secondari (32 coppie per l'unità 1 e superiore e 20 coppie per l'unità 1/2), che può soddisfare i requisiti dell'interfaccia del computer e del ciclo di controllo automatico per il numero di contatti

● Circuito ausiliario

La progettazione del diagramma del circuito ausiliario è conforme alle norme tecniche per la progettazione di energia ausiliaria delle centrali termiche e altre normative tecniche di progettazione pertinenti. È adatto per il sistema di alimentazione a bassa tensione di centrali elettriche e sottostazioni e il sistema di distribuzione di potenza a bassa tensione in fabbriche, miniere e edifici grattacieli. Lo schema del circuito ausiliario di fabbriche e miniere è progettato secondo lo schema del circuito principale, che è diviso in unità funzionali di linea di alimentazione in arrivo, linea di alimentazione (PC) e linea di alimentazione del motore (MCC) ..

● Pacchetto prodotto

Il produttore deve fornire i seguenti documenti e accessori durante la fornitura:

▶ Elenco dei dispositivi

▶ Certificato di prodotto

▶ Istruzioni per l'uso

▶ Rapporto di test di fabbrica

▶ Disegni elettrici pertinenti

▶ Chiavi della porta del gabinetto, maniglie operative e pezzi di ricambio specificati nel contratto.

▶ Istruzioni di installazione dei componenti principali

● Istruzioni di ordinazione

Il contratto d'ordine del cabinet di interruttore di estrazione a bassa tensione di tipo GCS contiene i seguenti contenuti:

▶ Il modello completo del prodotto include il numero dello schema del circuito principale e il numero dello schema del circuito ausiliario.

▶ Diagramma di sequenza di combinazione del sistema del circuito principale

▶ Diagramma schematico elettrico del circuito ausiliario

▶ Elenco dei componenti nel gabinetto

▶ Impostazione di parametri come tensione, corrente e tempo nel circuito.

▶ Altre tabelle speciali incompatibili con il normale uso del prodotto.
