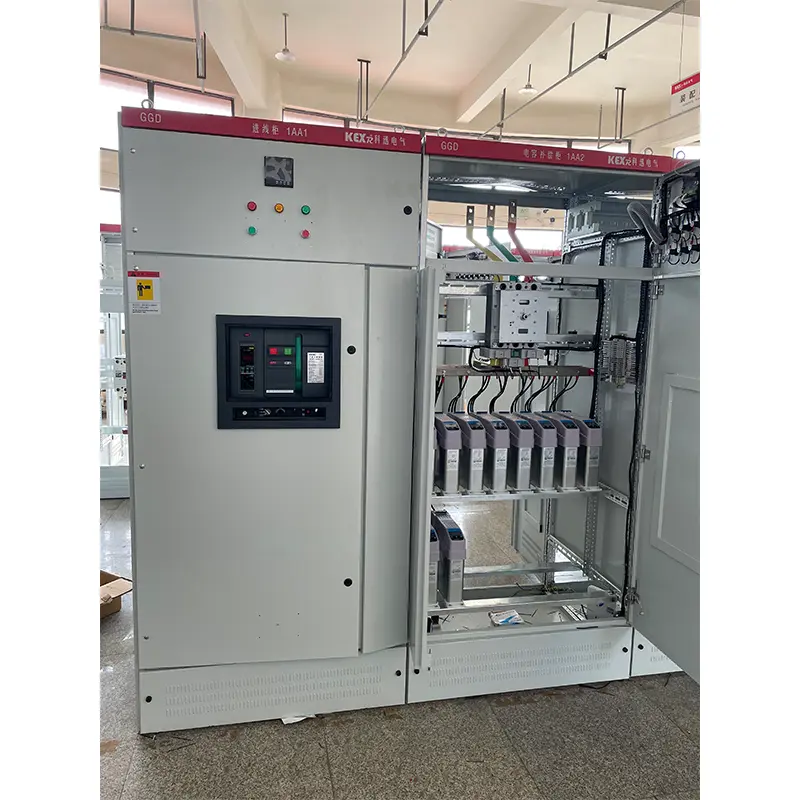

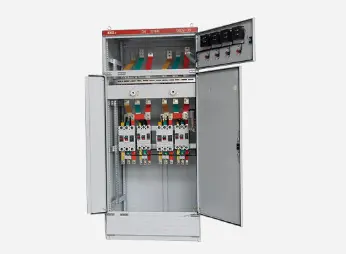

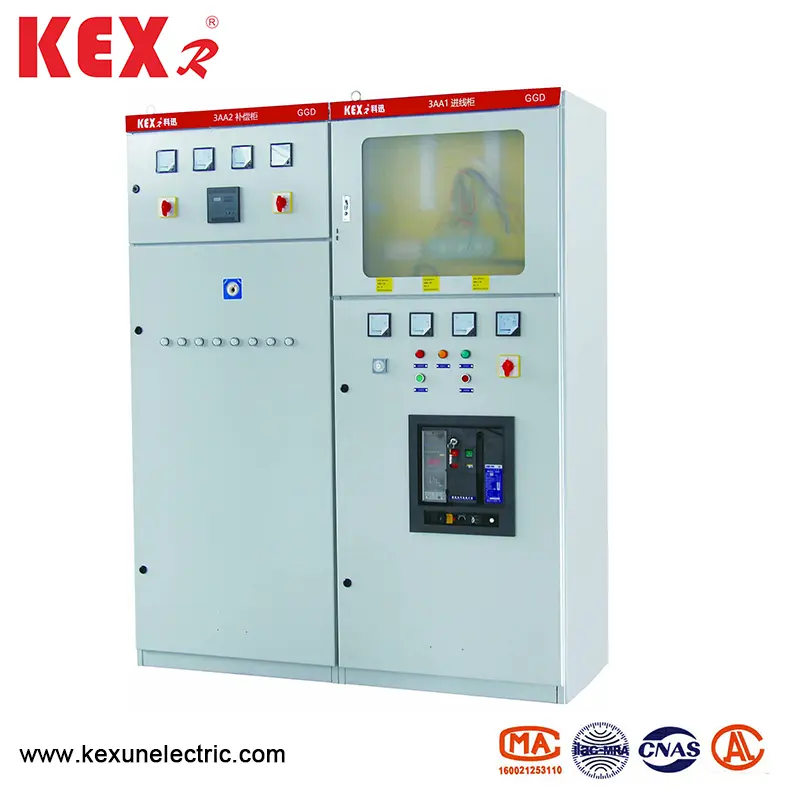

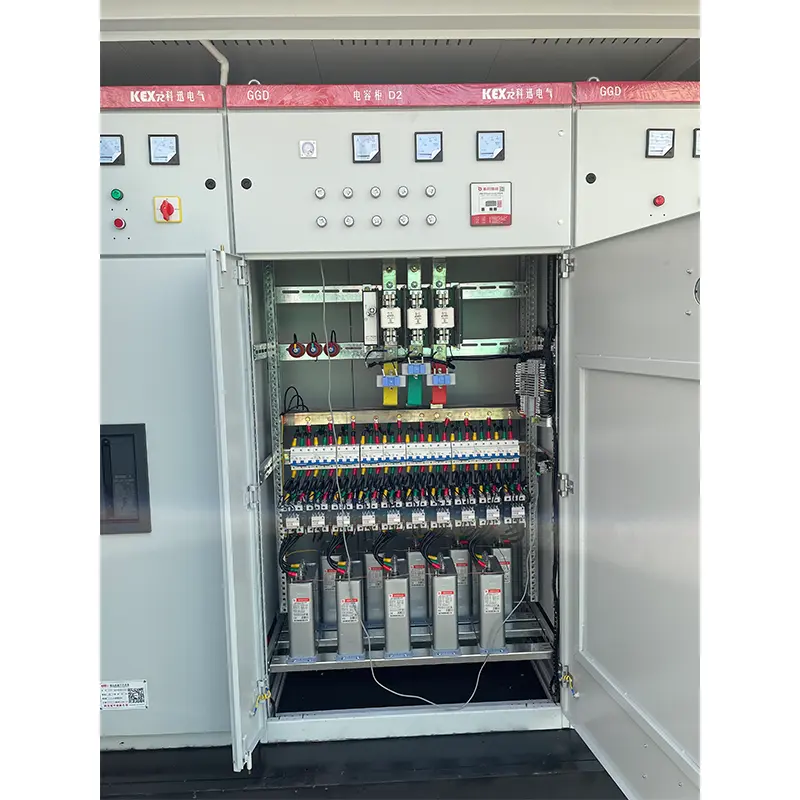

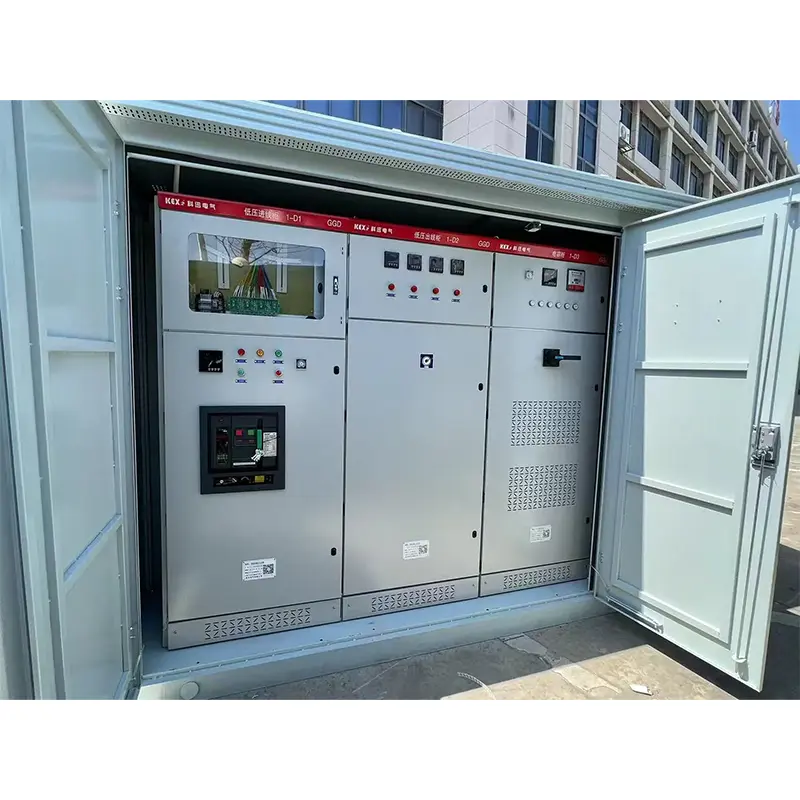

Switchgear di distribuzione a bassa tensione CA

● Utilizzo delle condizioni del quadro di distribuzione a bassa tensione di tipo AC GGD

▶ La temperatura dell'aria ambiente non deve essere superiore a +40 ℃ o inferiore a -5 ℃ e la temperatura media entro 24 ore non deve essere superiore a +35 ℃

▶ L'altitudine dell'installazione e del luogo di utilizzo interno non deve superare i 2000 m ；;

▶ L'umidità relativa dell'aria circostante non deve superare il 50% alla massima temperatura di +40 ℃ e una temperatura relativa maggiore dovrebbe essere consentita a una temperatura più bassa (ad esempio, il 90% a +20 ℃), considerando che l'influenza della rugiada sospetta può verificarsi occasionalmente a causa di cambiamenti di temperatura;

▶ Quando è installata l'apparecchiatura, l'inclinazione con il piano verticale non deve superare 5:

▶ L'attrezzatura deve essere installata in un luogo in cui non vi sono vibrazioni e impatto violenti e dove non è sufficiente corrodere i componenti elettrici;

Nota: quando gli utenti hanno requisiti speciali, possono negoziare con il produttore.

● Parametri elettrici di base

● Funzione di progettazione

▶ L'armadio del quadro di distribuzione a bassa tensione di tipo GGD è sotto forma di armadio generale e il telaio è assemblato mediante saldatura locale con acciaio a forma di freddo 8 mf. Le parti del telaio e le parti di supporto speciali sono fornite dal produttore di acciaio designato per garantire l'accuratezza e la qualità del mobile. I componenti del gabinetto universale sono progettati secondo il principio modulare e ci sono 20 fori di montaggio. Il coefficiente universale è elevato, il che può realizzare la pre-produzione della fabbrica, che non solo accorcia il ciclo di produzione, ma migliora anche l'efficienza del lavoro.

▶ La progettazione del carrello di distribuzione a bassa tensione CA di tipo GGD considera completamente la dissipazione del calore nel funzionamento del mobile. Esistono diversi numeri di slot di raffreddamento nelle estremità superiori e inferiori dell'armadio. Quando i componenti elettrici nell'armadio generano calore, l'aria calda si alza e viene scaricata attraverso la fessura superiore, mentre l'aria fredda viene continuamente rifornita nell'armadio attraverso la fessura inferiore, in modo che l'armadio sigillato costituisca un condotto di ventilazione naturale dal fondo alla parte superiore per raggiungere lo scopo del raffreddamento.

▶ Secondo i requisiti della moderna progettazione della modellazione dei prodotti industriali, il quadro di distribuzione a bassa tensione di tipo GGD adotta il metodo del rapporto di sezione dorata per progettare la forma del gabinetto e la dimensione della divisione di ogni parte, che rende l'intero gabinetto bello e generoso.

▶ La porta dell'armadio è collegata al telaio da una cerniera rotante, che è conveniente per l'installazione e lo smontaggio. Una striscia di gomma a timpano è incorporata nell'orlo della porta. Quando la porta è chiusa, la striscia tra la porta e il telaio ha una certa corsa di compressione, che può impedire alla porta di scontrarsi direttamente con l'armadio e migliorare il livello di protezione della porta.

▶ La porta dello strumento dotato di componenti elettrici è collegata al telaio da più fili di fili di rame morbido e le parti di installazione nell'armadio sono collegate al telaio da viti in sospeso, in modo che l'intero mobile costituisca un sistema completo di protezione a terra.

▶ Il top coat dell'armadio è realizzato con pittura da forno arancione in poliestere, che ha una forte adesione e una buona consistenza. L'intero gabinetto è in tono sotto luce, che evita l'effetto abbagliante e crea un ambiente visivo confortevole per il personale in servizio.

▶ Il coperchio superiore dell'armadio può essere rimosso quando necessario, il che è conveniente per l'assemblaggio e la regolazione del bus principale in loco. I quattro angoli della parte superiore dell'armadio sono dotati di anelli di sollevamento per il sollevamento e la spedizione.

▶ Il livello di protezione del gabinetto è IP30 e gli utenti possono anche scegliere tra IP20 e IP40 in base ai requisiti dell'ambiente di utilizzo.

● Installazione e utilizzo

Dopo che il prodotto arriva nel luogo di ricezione, dovrebbe prima verificare se l'imballaggio è intatto e avvisare i dipartimenti pertinenti per trovare i motivi nel tempo in cui si riscontrano problemi. Per i prodotti che non sono installati immediatamente, dovrebbero essere collocati in luoghi appropriati in base alle disposizioni delle normali condizioni di utilizzo.

◆ Installazione del prodotto

L'installazione di prodotti deve essere eseguita secondo il diagramma dello schema di installazione (vedere la figura collegata) e gli utenti devono essere forniti in acciaio e bulloni del canale di base. Quando il bus principale è installato in un'intera riga con placcatura di stagno, la superficie sovrapposta deve essere riparata e livellata, pulita, rivestita con vaselina neutra o presa altre misure e quindi fissata con bulloni.

◆ I prodotti devono essere ispezionati e testati per i seguenti articoli dopo l'installazione e prima di essere messi in funzione.

▶ Controllare se la vernice superiore dell'armadio è caduta e se l'armadio è asciutto e pulito.

▶ Se il meccanismo operativo dei componenti elettrici è flessibile e non ci dovrebbero essere inceppamento o una forza operativa eccessiva.

▶ Se l'on-off dei contatti principali e ausiliari degli apparecchi elettrici principali è affidabile e accurato.

▶ Se il rapporto e la polarità dell'indicazione dello strumento e del trasformatore sono corretti.

▶ Se la connessione BusBar è buona e se l'isolamento supporta, parti di montaggio e accessori sono installati saldamente e in modo affidabile.

▶ Se il contatto ausiliario soddisfa i requisiti, se la specifica core del fusibile del fusibile è corretta, se il valore di impostazione del relè soddisfa i requisiti di progettazione e se l'azione è affidabile e accurata.

▶ Se il contatto del circuito soddisfa i requisiti del diagramma schematico elettrico.

▶ Se il sistema del circuito di protezione soddisfa i requisiti.

▶ Utilizzare un megohmmetro da 500 volt per misurare il valore di resistenza all'isolamento non inferiore a 1 megohmmetro.

◆ Precauzioni per l'uso

(1). Questo prodotto non è installato contro la parete, azionata su un lato (lato anteriore) e mantenuto con doppie porte. Solo i professionisti qualificati possono entrare o aprire il canale di manutenzione del prodotto e la porta dell'armadio per il funzionamento, l'ispezione e la manutenzione.

(2). L'interruttore dell'aria dopo molte volte, farà le principali ustioni locali di contatto e producono sostanze in carbonio, aumentano la resistenza di contatto, dovrebbe essere la manutenzione regolare e la riparazione dell'interruttore dell'aria in base alle sue istruzioni operative.

◆ Set completo di prodotto

▶ Elenco di imballaggio

▶ Certificato di prodotto

▶ Istruzioni per l'uso

▶ Rapporto di test di fabbrica

▶ Disegni elettrici pertinenti

▶ Chiavi della porta del gabinetto, maniglie operative e pezzi di ricambio specificati nel contratto.

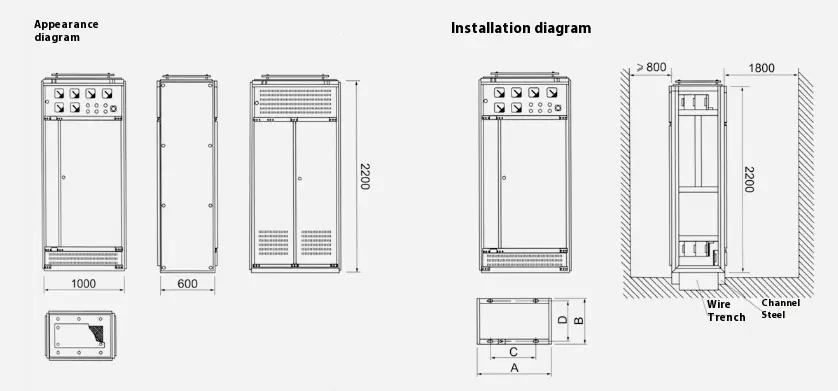

● Diagramma schematico di schema e installazione
