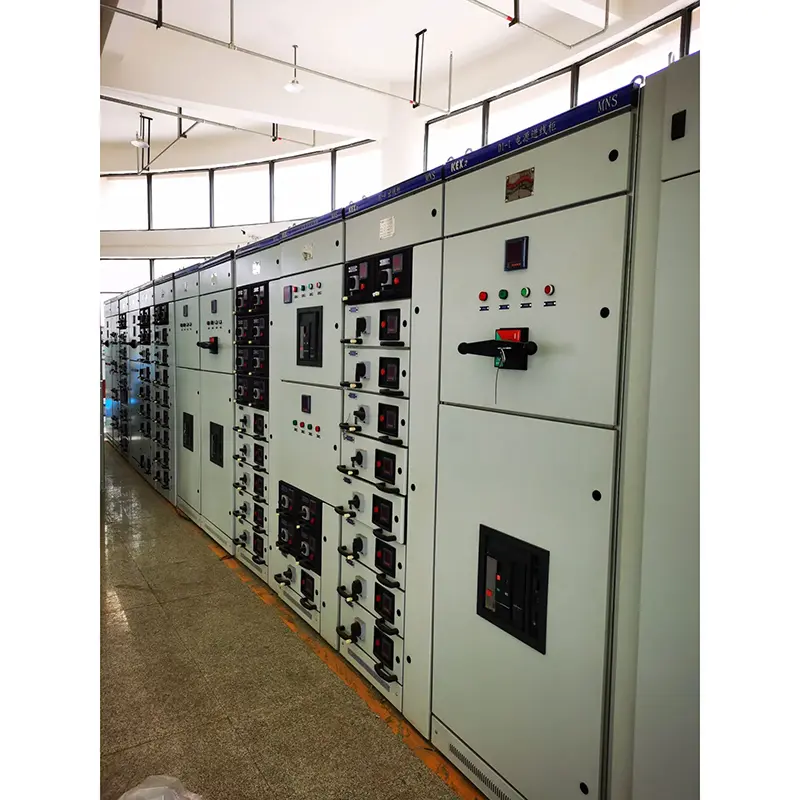

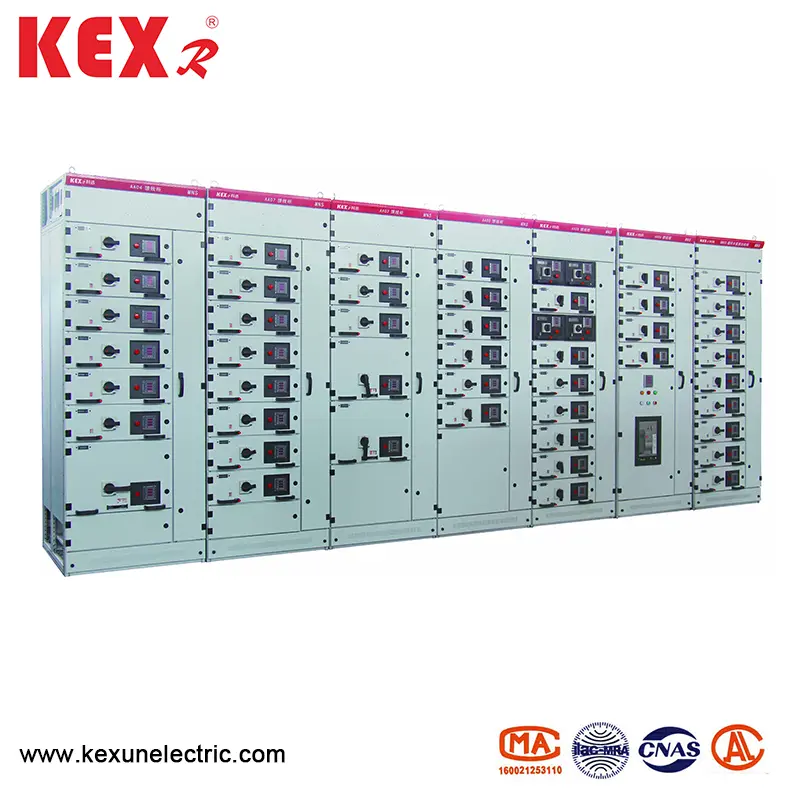

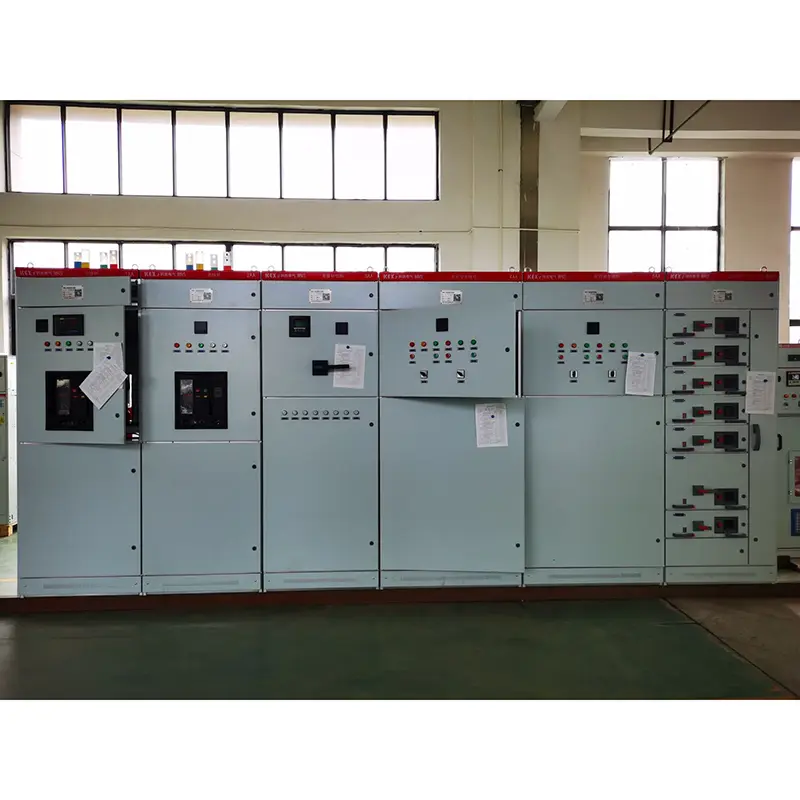

Cabinet di distribuzione di potenza a bassa tensione

● Standard

Il gabinetto di distribuzione di potenza a bassa tensione di tipo MNS è conforme agli standard professionali nazionali di Switchgear a bassa tensione GB7251.1 a bassa tensione e JB/T9961 Switchgear di ritiro a bassa tensione e agli standard professionali internazionali come IEC439-1.VDE0660 Parte V.

● MNS Tipo di distribuzione di potenza a bassa tensione Utilizzo delle condizioni

▶ Temperatura ambiente ： -5 ~ 40 ℃ ， 24H Media inferiore a 35 ℃

▶ Condizioni atmosferiche: l'aria è pulita e l'umidità relativa non deve superare il 50% alla temperatura più alta di +40 ℃. A temperature più basse, è consentita un'umidità relativa più elevata, ad esempio, il 90% a +20 ℃, ma le variazioni di temperatura dovrebbero essere prese in considerazione e occasionalmente può verificarsi condensa.

▶ Altitudine: meno di 1000 m, il cabinet di distribuzione di potenza a bassa tensione di tipo MNS è adatto per il trasporto e lo stoccaggio alle seguenti temperature: da -25 ℃ a +55 ℃ e può raggiungere +70 ℃ entro 24 ore in breve tempo. A queste temperature estreme, il dispositivo non dovrebbe essere danneggiato irrimediabilmente e dovrebbe funzionare normalmente.

▶ Se le condizioni di cui sopra non possono essere soddisfatte, deve essere risolta attraverso la consultazione tra l'utente e il Kexun.

▶ Quando questo dispositivo viene utilizzato nelle piattaforme di perforazione e produzione di petrolio offshore e centrali nucleari, un accordo tecnico deve essere firmato separatamente.

● Parametri tecnici di base del cabinet di distribuzione di potenza a bassa tensione di tipo MNS

◆ Prestazioni elettriche

◆ Grado IP

Rispettare gli standard IEC529 e Din40050. IP30 protegge i solidi più grandi di φ φ2,5 mm, IP40 protegge i solidi più grandi di φ 41,0 mm e IP54 protegge dalla polvere e schizzano in qualsiasi direzione (consultare il produttore quando si ordina il livello di protezione IP54).

◆ Struttura del gabinetto

La struttura di base dell'armadio di distribuzione di potenza a bassa tensione è composta da profili a forma di C. La sezione C è formata mediante piastra in acciaio flettente con E = 25 mm come foro di montaggio del modulo. Tutti i cabinet e le partizioni interne sono zincati e purificati. Intorno ai pannelli delle porte, i pannelli laterali sono realizzati con spruzzatura elettrostatica ad alta tensione. Vedi la figura seguente per la struttura di base del mobile.

◆ Tipo di cambio del cabinet

1. Distanza tra i centri di distribuzione dell'energia (PC1: Emax, MT, 3WN, AH, interruttori della serie ME possono essere utilizzati.

2. MOBETTO CENTRO CENTRO DI CONTROLLO DEL MOTORE (MCC): è assemblato da cassetti grandi e piccoli e l'interruttore principale di ciascun ciclo adotta un interruttore di cassa in plastica ad alta rottura o interruttore di carico rotante con fusibile. Cabinet di compensazione del fattore di potenza automatico (con dispositivi di compensazione del fattore di potenza manuale, automatico e remoto)

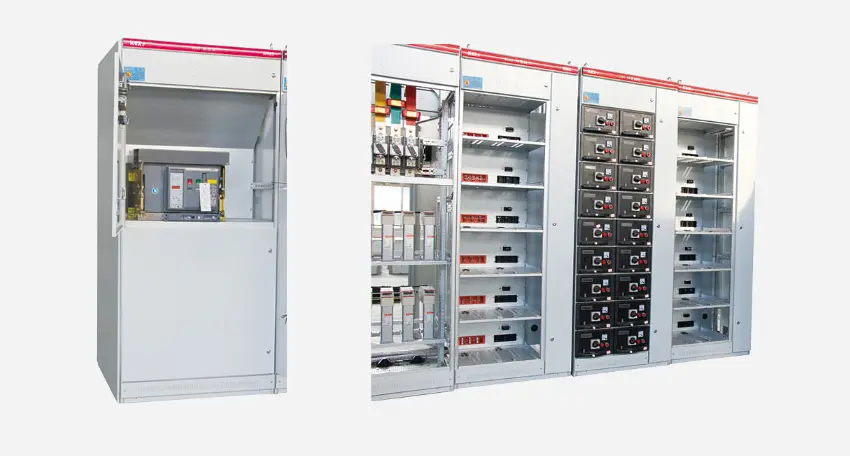

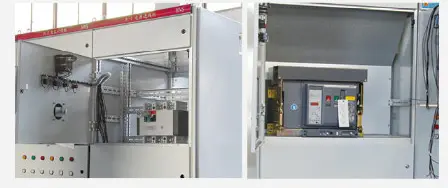

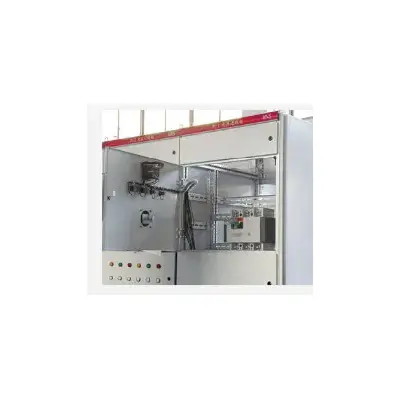

◆ Un mobile per il centro di distribuzione dell'alimentazione (PC)

◆ BABIETTO DEL CENTRO DI CONTROLLO DEL MOTORE B (MCC)

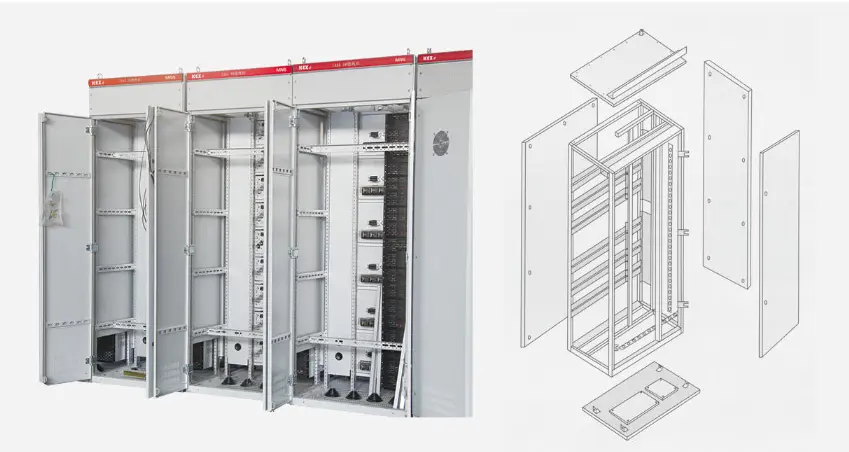

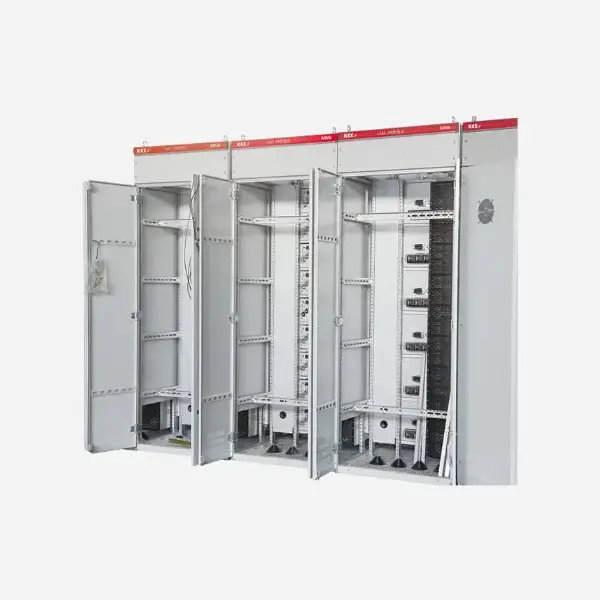

◆ Struttura del telaio del mobile composto da profili a forma di C

◆ Diagramma schematico dell'armadio di distribuzione di potenza a bassa tensione di tipo MNS

● Design di partizione di gabinetto

◆ Centro di distribuzione dell'alimentazione (PC)

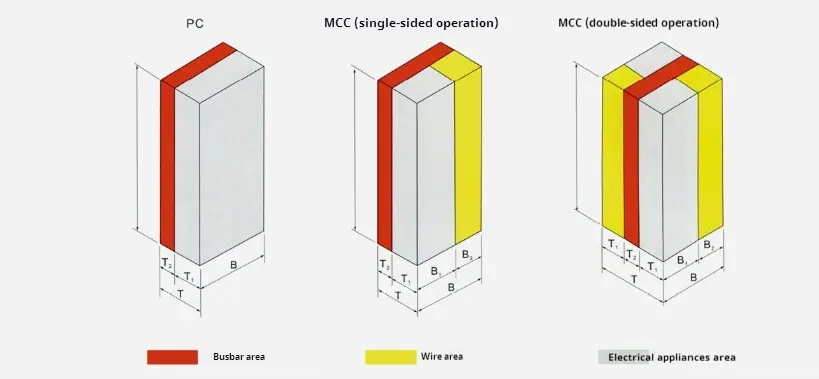

(1) il cabinet per PC è diviso in tre scomparti; Compartimento del bus orizzontale: sul retro del mobile; Compartimento dell'unità funzionale: nella parte superiore anteriore dell'armadio o sul lato anteriore sinistro dell'armadio;

(2) Misure di segmentazione: il compartimento del bus orizzontale e il compartimento dell'unità funzionale sono separati da piastre di acciaio. Il compartimento ad anello di controllo è separato dal compartimento dell'unità funzionale da un coperchio di plastica etere di polifenilene retardante.

(3) L'interruttore di telaio installato nell'armadio può essere gestito manualmente all'esterno del mobile in stato chiuso. Osserva lo stato di apertura e chiusura dell'interruttore e giudica se l'interruttore si trova nella posizione di test o nella posizione di lavoro in base alla relazione di posizione tra il meccanismo operativo e la porta.

(4) Una struttura di separazione è progettata tra il circuito principale e il circuito ausiliario. Le unità elettriche ausiliarie costituite da metri, luci di segnale e pulsanti sono tutte installate sulla scheda di plastica e il coperchio realizzato in plastica in schiuma poliuretano-retardante è separata dal circuito principale dietro la scheda.

◆ Centro di controllo del motore estraibile e centro di distribuzione di alimentazione di piccolo corrente (MCC)

Il cabinet MCC di tipo cassetto è diviso in tre scomparti, vale a dire il vano del bus orizzontale dietro l'armadio, il vano unità funzionale sulla sinistra nella parte anteriore dell'armadio e il vano cavo sulla destra nella parte anteriore del mobile. Il compartimento del bus orizzontale e il compartimento dell'unità funzionale sono separati da schede funzionali realizzate in materie plastiche schiumate di fiamma e il vano cavo è separato dal compartimento del bus orizzontale e dal compartimento dell'unità funzionale per piastre di acciaio. Centro di controllo del motore MCCI) sono divisi nei seguenti cinque tipi: 8E/4: altezza 200 × larghezza 150 × profondità 400 mm. 8e/2: altezza 200 × larghezza 300x profondità 400 mm. 8E: altezza 200 × larghezza 600 × profondità 400 mm. 16E: altezza 400 × larghezza 600 × profondità 400 mm. 24e: altezza 600 × larghezza 600 × profondità 400 mm.

◆ Struttura dell'armadio dell'interruttore di uscita posteriore

Al fine di ridurre la larghezza della disposizione dell'armadio dell'interruttore, il bus principale dell'armadio dell'interruttore è installato orizzontalmente nella parte superiore dell'armadio dell'interruttore e la metà posteriore dell'armadio è una stanza del cavo, dove sono collegati cavi in ​​entrata e in uscita. La parte anteriore dell'armadio dell'interruttore è la stanza del dispositivo, dove sono installate le unità funzionali del quadro. In questo sistema, la stanza dei cavi sul lato del mobile dell'interruttore viene spostata sul mobile posteriore, il che riduce notevolmente la larghezza della disposizione del mobile dell'interruttore per soddisfare ulteriormente i requisiti del layout spaziale della sottostazione.

L'armadio dell'alimentatore è largo 600 mm e profondo 1000/1200 mm, con una camera di autobus principale indipendente nella parte superiore, che è isolata dalla stanza del dispositivo. L'efficace altezza di installazione della camera del dispositivo anteriore è 72E (E = 25 mm), che è separata dalla camera del cavo posteriore dalla scheda multifunzionale, sfruttando a pieno titolo dello spazio di installazione dell'armadio dell'interruttore, con struttura compatta e configurazione di unità flessibile. La stanza dei cavi sul retro ha una porta, che è conveniente per l'installazione e la manutenzione. La larghezza del cabinet in arrivo è determinata in base alla corrente del telaio dell'unità in arrivo. La larghezza consigliata è di 400/600/800/1000 mm e la profondità dell'armadio è di 1000 mm.

● Tipo di cassetto

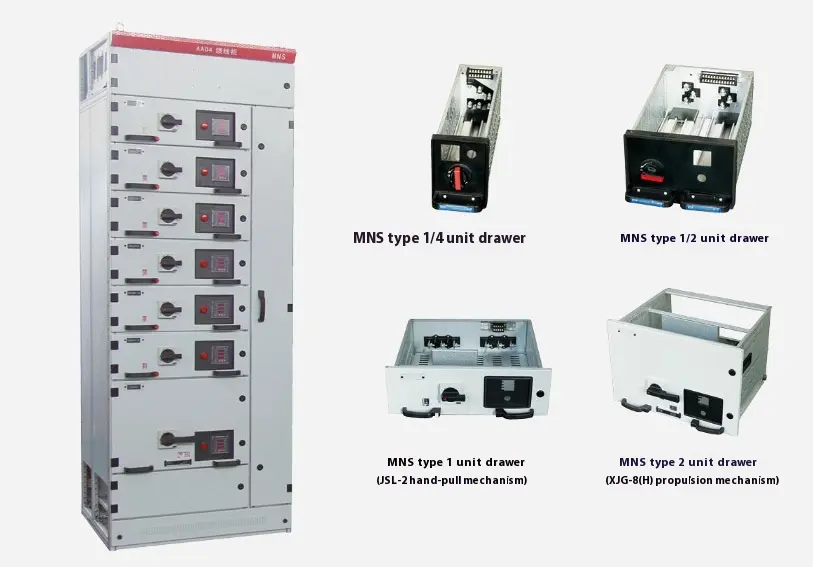

(1) 8e/4: assemblare 4 unità di cassetto in 8E altezza.

(2) .8E/2: assemblare 2 unità di cassetto nello spazio di altezza 8e.

(3) 8E: assemblare un'unità di cassetto in 8E Spazio di altezza.

(4) 16E: assemblare un'unità di cassetti ad un'altezza di 16E (400 mm).

(5) 24E: assemblare un'unità di cassetto ad un'altezza di 24e (600 mm). Cinque tipi di unità di cassetti possono essere assemblate singolarmente in un mobile e possono anche essere utilizzate per l'assemblaggio misto. Vedere la tabella seguente per il numero massimo di unità di cassetti che possono essere sistemate in un mobile per un singolo assemblaggio.

◆ Interlocking elettrico e meccanico dei cassetti

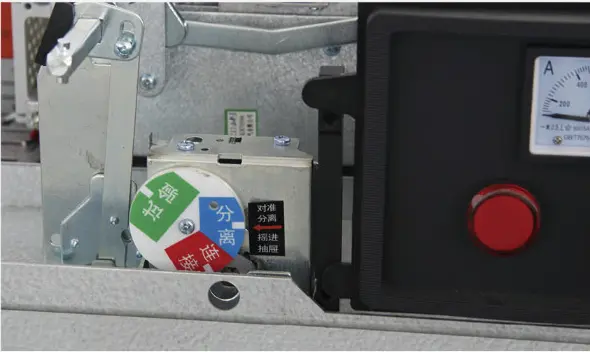

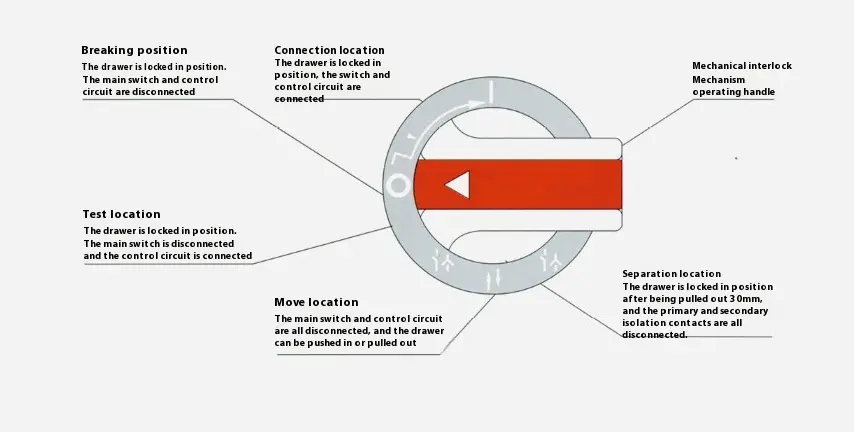

L'unità del cassetto ha una posizione di interblocco meccanico affidabile, che è controllata dalla maniglia operativa e ha posizioni di chiusura, test, disegni e isolamento evidenti e accurate. Vedere la figura per la funzione del meccanismo operativo. Per rafforzare le precauzioni di sicurezza, è possibile aggiungere lucchetti dopo la posizione della maniglia operativa e è possibile aggiungere fino a tre blocchi, come mostrato nella figura a sinistra. Dopo che l'unità del cassetto è in atto, deve agire in stretto conformità con la funzione operativa e la posizione elencate nella Figura 4 e nella Figura 5, altrimenti danneggerà facilmente le parti strutturali, quindi prestò attenzione quando lo usi.

◆ 8e/4 e 8e/2 azionare la funzione switch

◆ 8end 16e, 24e opera la funzione switch

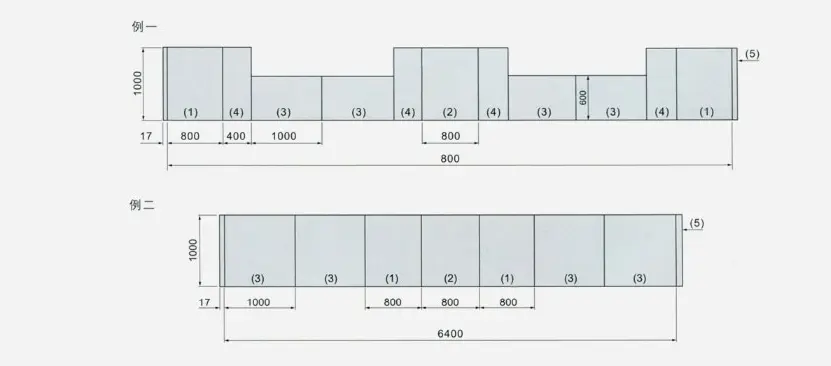

◆ Diagramma schematico della modalità di combinazione

● Installazione, utilizzo e manutenzione

1. Quando il dispositivo arriva a destinazione, controllare prima se la casella di imballaggio è completa. Se il dispositivo non è installato immediatamente, deve essere conservato in un luogo asciutto e pulito.

2. Si consiglia di installare il dispositivo lontano dal muro, oppure può essere installato contro il muro. Il piano di fondazione di installazione dovrebbe essere piatto e l'errore orizzontale dell'acciaio del canale di fondazione è 1/1000 e la deviazione di lunghezza totale è di 3 mm.

3

4. guaina della testa del cavo e un certo numero di connettori in rame per circuito secondario fornito dagli accessori dello schema MCC. (Al fine di adattarsi all'elaborazione a freddo di giunti di rame, sono raccomandati cavi flessibili multi-core per i cavi secondari).

5. Dopo aver collegato il cavo, la parte inferiore del dispositivo dovrebbe essere chiusa per impedire ai piccoli animali di strisciare nell'armadio e causare incidenti a corto circuito.

6. Dopo l'installazione o la regolazione, prima di mettere in funzione, sono necessarie le seguenti ispezioni e test:

▶ Controllare se le apparecchiature elettriche e il cablaggio di controllo installate nel dispositivo soddisfano i requisiti dei disegni di fabbrica.

▶ Il funzionamento manuale di vari switch deve essere flessibile, senza anomalia o berretto.

▶ Controllare se le azioni del meccanismo di interblocco meccanico e del dispositivo di interblocco elettrico sono corrette e affidabili, il che dovrebbe soddisfare i requisiti di sistema.

▶ Controllare se la resistenza all'isolamento del circuito principale e il circuito di controllo soddisfa i requisiti specificati.

▶ Controllare se l'apparecchiatura elettrica installata nel dispositivo è in buon contatto e soddisfa i requisiti tecnici dell'apparecchio elettrico stesso.

▶ Controllare se esiste una questione estranea all'interno del dispositivo e se le viti di montaggio di varie parti sono allentate.

◆ Istruzioni operative per MCC estraibile:

(1) Solo dopo che il fondo del cassetto entra nella guida correttamente può essere spinto nel mobile, altrimenti il ​​cassetto verrà danneggiato o non può essere estratto.

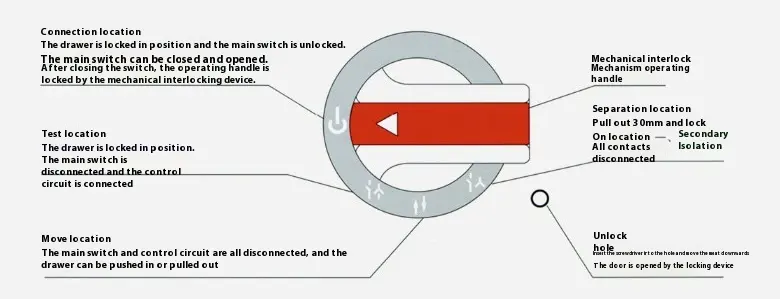

(2) Vedi Figura 4 per i simboli e le funzioni sul pannello di cassetti 8E/4 e 8E/2. La freccia dalla posizione di rottura "O" alla posizione di lavoro "I" nella figura indica che la maniglia operativa deve essere spinta prima e quindi ruotata da "O" a "I". Quando si ritorna, non è necessario spingerlo, basta girare la maniglia "I" in "O" e dopo aver lasciato andare, la maniglia.

(3) Vedi Figura 5 per i simboli e le funzioni sul pannello del cassetto 8E-24E. Quando la maniglia raggiunge la posizione di lavoro, il meccanismo rilascia il blocco meccanico sull'interruttore principale, quindi l'interruttore principale può essere chiuso e aperto. Tuttavia, quando l'interruttore principale è chiuso, non è possibile gestire la maniglia del meccanismo di interblocco. C'è una piccola copertura di plastica sulla porta nell'angolo in basso a destra che incontra il cartello, che è il meccanismo di sblocco della porta. Il processo operativo è il seguente: quando il cassetto è nella posizione di lavoro, se si desidera aprire la porta, prima tira fuori il piccolo coperchio, quindi inserisci il cacciavite nel foro e sposta il fermo verso il basso per aprire la porta. Assicurati di coprire il piccolo coperchio di plastica dopo aver aperto la porta, altrimenti il ​​livello di protezione originale verrà distrutto.

● Trasporto e conservazione dei dispositivi

▶ Il dispositivo non è autorizzato a ribaltarsi e soffrire di gravi vibrazioni.

▶ La piastra angolare di trasporto deve essere utilizzata quando si solleva il dispositivo dopo la decracking e l'angolo incluso di due fili e corde in acciaio dovrebbe essere ≤1200. Se vengono utilizzati un camion del carrello elevatore, un rullo o un piede di porco, non è consentito essere eseguito direttamente sul sottotetto del dispositivo.

▶ Quando il dispositivo è installato in posizione, se si desidera spostare la posizione per una breve distanza, è possibile farla percorrere ai quattro angoli del telaio.

▶ I prodotti elettrici e le parti non possono essere smontati a piacimento nel dispositivo.

▶ La pioggia dovrebbe essere impedita a bagnarsi e la temperatura ambiente dovrebbe essere conforme alle disposizioni pertinenti di questo campione.

● completezza dei prodotti

Il cabinet di distribuzione di alimentazione a bassa tensione di tipo MNS è collegato con l'elenco di imballaggio, il certificato di prodotto, il manuale delle istruzioni del prodotto e i disegni necessari e la chiave della porta e i pezzi di ricambio forniti secondo l'elenco di supporto sono collegati.
