Quadro di distribuzione di potenza a bassa tensione

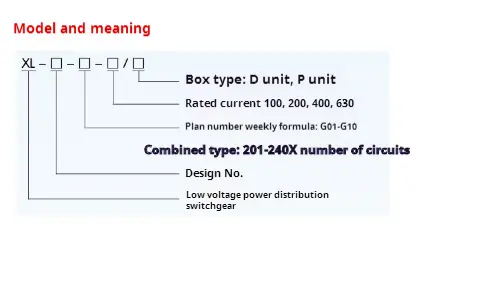

● Significato del modello

● Utilizzo delle condizioni

◆ Il quadro di distribuzione di potenza a bassa tensione di tipo XL-21 deve essere installato con un'altitudine inferiore a 2000 m.

◆ La temperatura ambiente e la temperatura dell'aria ambiente non sono superiori a +40 ℃, ma la temperatura media non è superiore a +35 ℃ e la temperatura dell'aria ambiente non è inferiore a -100 ℃ in un periodo di 24 ore.

◆ Non ci deve essere polvere eccessiva, acido, sale, gas corrosivo ed esplosivo nell'aria. La temperatura relativa non deve superare il 50% alla temperatura più alta di +40 ℃ e una temperatura relativa maggiore è consentita alla temperatura più bassa, come il 90% inferiore a +20 ℃. Si dovrebbe prendere in considerazione che occasionalmente si può verificarsi una condensa generale a causa di variazioni di temperatura.

◆ Quando gli utenti hanno requisiti speciali, possono negoziare con il produttore.

● Funzioni di progettazione

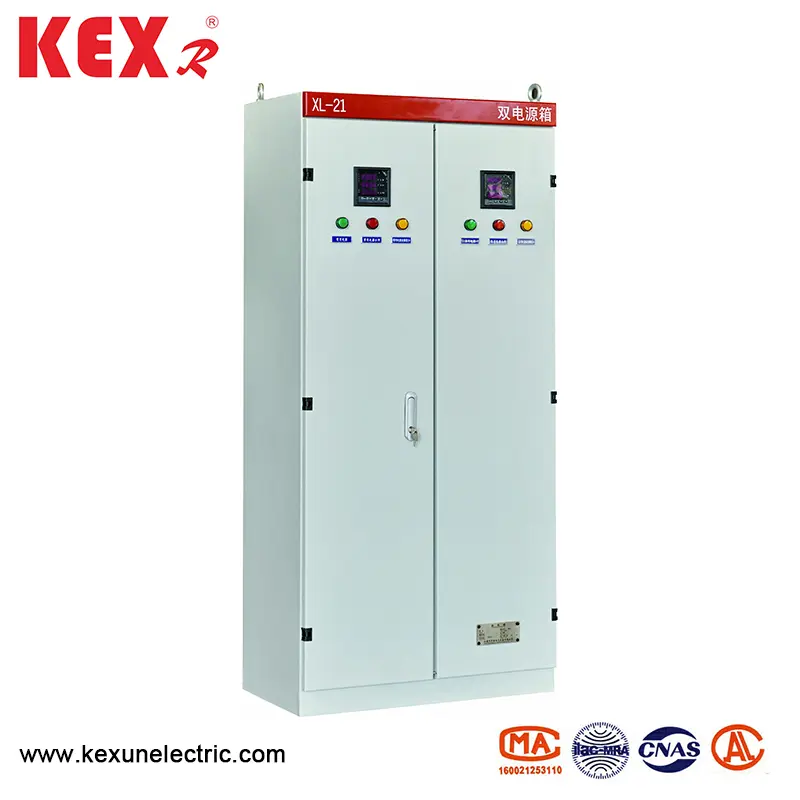

◆ Il quadro di distribuzione di potenza a bassa tensione di tipo XL-21 è montato sul pavimento e può essere installato direttamente sotto il trasformatore. Il corpo dei quadri è realizzato in piastra in acciaio di alta qualità saldata o assemblata e la maniglia di funzionamento dell'interruttore del coltello è installata sulla colonna destra davanti al quadro, che può essere utilizzato per la commutazione dell'alimentazione. Un voltmetro è installato di fronte alla scatola di distribuzione dell'alimentazione. Indica la tensione del bus. C'è una porta davanti alla scatola di distribuzione dell'alimentazione. Dopo l'apertura della porta, viene esposta tutte le apparecchiature nella scatola di distribuzione dell'alimentazione, il che è conveniente per la manutenzione. Questa scatola di distribuzione di energia adotta nuovi componenti progettati dalla Cina, che presenta le caratteristiche della struttura compatta, una comoda manutenzione e una combinazione flessibile di schemi di circuiti. La scatola di distribuzione dell'alimentazione è dotata di un interruttore come protezione del corto circuito e un pulsante di funzionamento può essere installato davanti alla porta.

◆ Modalità operativa: manuale.

◆ Modalità di installazione: installazione verticale

◆ Modalità di cablaggio: cablaggio fisso

● Parametri tecnici del quadro di distribuzione di potenza a bassa tensione di tipo XL-21

● Installazione e utilizzo del quadro di distribuzione di alimentazione a bassa tensione di tipo XL-21

◆ La scatola di distribuzione dell'energia può essere imballata e trasportata solo dopo aver superato l'ispezione. Quando il prodotto arriva a destinazione, controlla prima se la casella è completa. Se la scatola di distribuzione dell'alimentazione non è installata immediatamente, conservare il prodotto in un luogo asciutto e pulito.

◆ La scatola di distribuzione dell'alimentazione può essere installata in base al disegno di installazione e l'utente deve essere fornito in acciaio e viti del canale di fondazione. Se il cavo è in uscita, l'utente deve seppellire la scanalatura di fondazione e la trincea del cavo all'esterno del bullone in pasta inferiore.

◆ Dopo l'installazione o la revisione della casella di distribuzione dell'alimentazione, una serie di articoli deve essere ispezionata e testata prima che venga messa in funzione.

(1) Controllare se le apparecchiature elettriche interne e il cablaggio sono conformi al diagramma schematico.

(2) Controllare e utilizzare l'interruttore più volte per vedere se è flessibile e normale.

(3) Controllare e testare se tutti i contatori e i relè sono accurati.

● Istruzioni di ordinazione

Documenti e accessori forniti da Kexun durante la fornitura.

▶ Elenco di consegna.

▶ Certificato di prodotto.

▶ Il rapporto di ispezione della fabbrica.

▶ Descrizione del prodotto

▶ Diagramma del sistema primario, diagramma schematico di controllo e diagramma di cablaggio secondario.

▶ Chiavi della porta del gabinetto, maniglie operative e pezzi di ricambio specificati nel contratto.

▶ Istruzioni per l'uso dei componenti principali
