Switchgear LV

● Condizioni regolari usando

◆ L'altitudine del quadro LV GCK inferiore a 2000 m

◆ La temperatura dell'aria ambiente non è superiore a +40 ℃ e la temperatura media entro 24 ore non è superiore a +35 ℃ e la temperatura dell'aria ambiente non è inferiore a-50 ℃

◆ Condizioni atmosferiche: l'aria è pulita e l'umidità relativa non è superiore al 50% quando la temperatura è +40 ℃ e è consentita un'umidità relativa maggiore quando la temperatura è bassa, ad esempio, il 90% quando la temperatura è +20 ℃

◆ Il quadro GCK LV deve essere installato in luoghi liberi da incendi, esplosione secca, inquinamento grave, corrosione chimica e vibrazioni violente

◆ L'inclinazione con il piano verticale non deve superare 5; Questo prodotto è adatto per il trasporto e lo stoccaggio alle seguenti temperature: -25 ℃ ~+55 ℃ e non supererà+70 ℃ in breve tempo (non più di 24 ore); Se le condizioni di utilizzo di cui sopra non possono essere soddisfatte, l'utente deve sollevarlo con il produttore quando lo ordina e risolverlo attraverso la consultazione.

● Parametri tecnici principali del quadro LV GCK

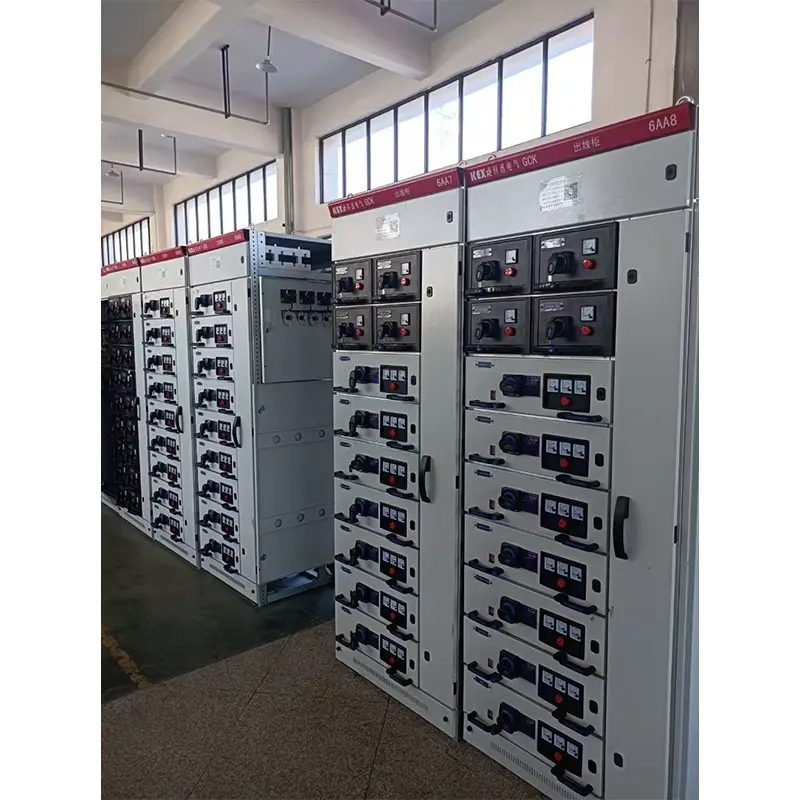

● Funzione architettonica

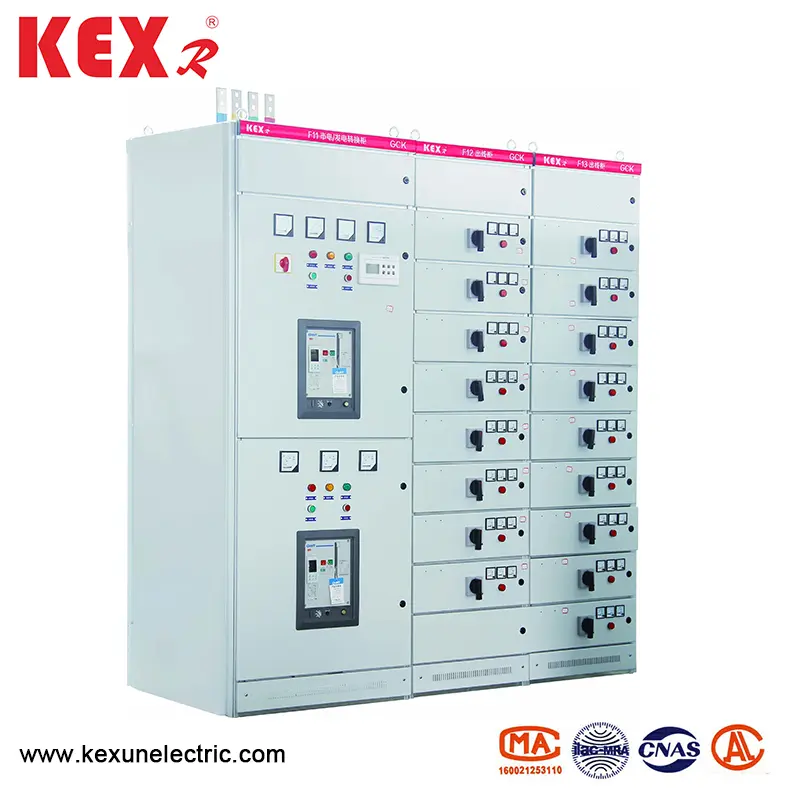

L'unità di funzione del cassetto e la porta sono meccanicamente interbloccate dal meccanismo operativo dell'interruttore principale. Quando l'interruttore principale è in posizione di chiusura, la porta non può essere aperta e il meccanismo operativo può essere bloccato nella posizione di chiusura o di apertura con un lucchetto aggiuntivo. I compartimenti delle unità funzionali sono separati da piastre metalliche e i cassetti hanno una buona intercambiabilità e hanno posizione di lavoro, posizione di test e posizione di separazione. Quando il cassetto viene spinto in una determinata posizione, il cassetto verrà posizionato automaticamente. In questo momento, il cassetto sul lato sinistro del cassetto può essere tirato per rilasciare il posizionamento ed entrare nella posizione successiva. Quando il cassetto viene estratto dal mobile, ha anche la funzione di prevenire la caduta.

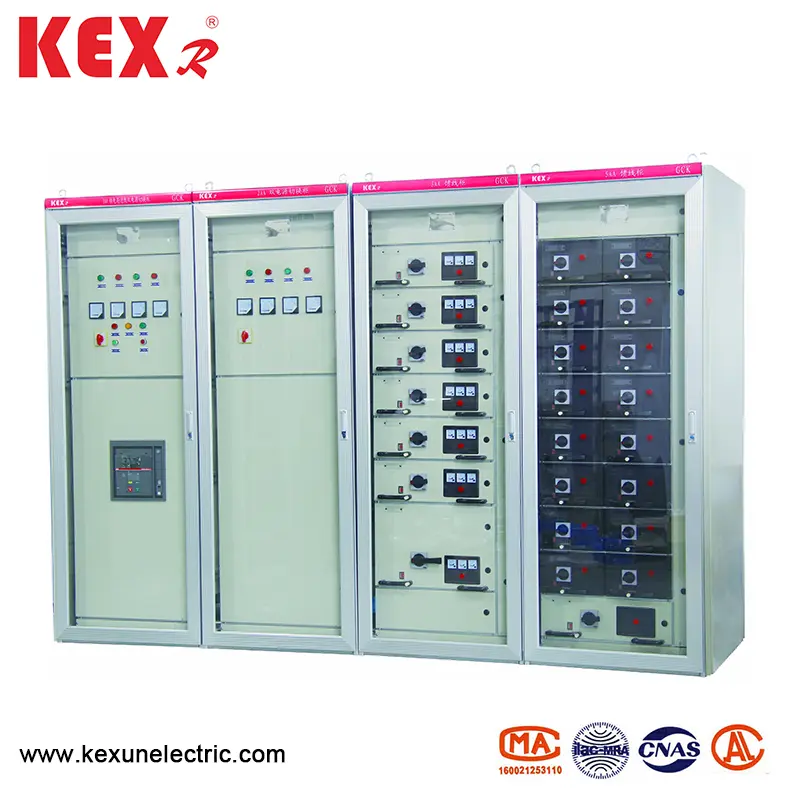

▶ L'armadio con schemi fissi come la compensazione della capacità e la misurazione ha lo stesso aspetto e la stessa posizione orizzontale del bus dell'armadio del cassetto. Garantire così che l'armadietto di tipo cassetto e l'armadio fisso possano essere utilizzati fianco a fianco.

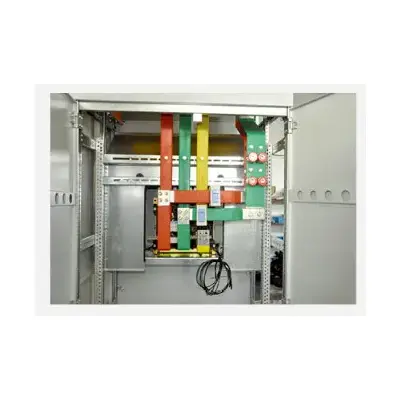

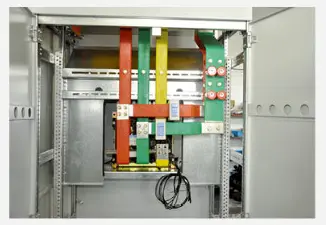

▶ Sistema della barra di busar: la barra del cabinetto adotta un sistema a cinque fili trifase, viene utilizzata la barra a buste singola quando la corrente nominale della barra di busar orizzontale è inferiore a 1250a e la barra a doppia busta viene utilizzata quando la corrente nominale della barra di buste orizzontale è superiore a 1250a. La barra di buste orizzontale tra gli armadietti è sovrapposta da blocchi di collegamento e la barra di busar verticale è racchiusa da guscio di plastica ingegneristico in policarbonato. Il deflettore interno viene utilizzato per limitare la diffusione dell'arco. La barra di buste neutra è impostata nella parte anteriore della parte superiore dell'armadio e la barra di autobus protettiva (PE) è impostata nella parte inferiore dell'armadio ed è collegata al deflettore dell'armadio.

▶ Nella condizione di non ridurre il livello di protezione del guscio, la parte inferiore e la parte superiore dell'armadio dell'interruttore sono dotate di finestre di ventilazione naturali.

▶ Il grado di protezione del guscio dell'armadio è IP40.

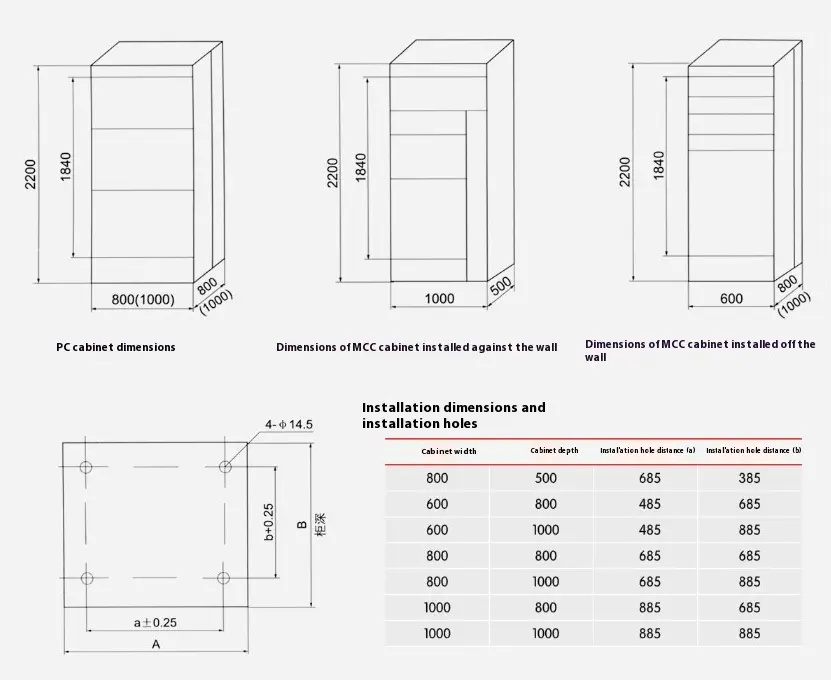

● Dimensioni complessive di commutazione LV, dimensioni dell'installazione

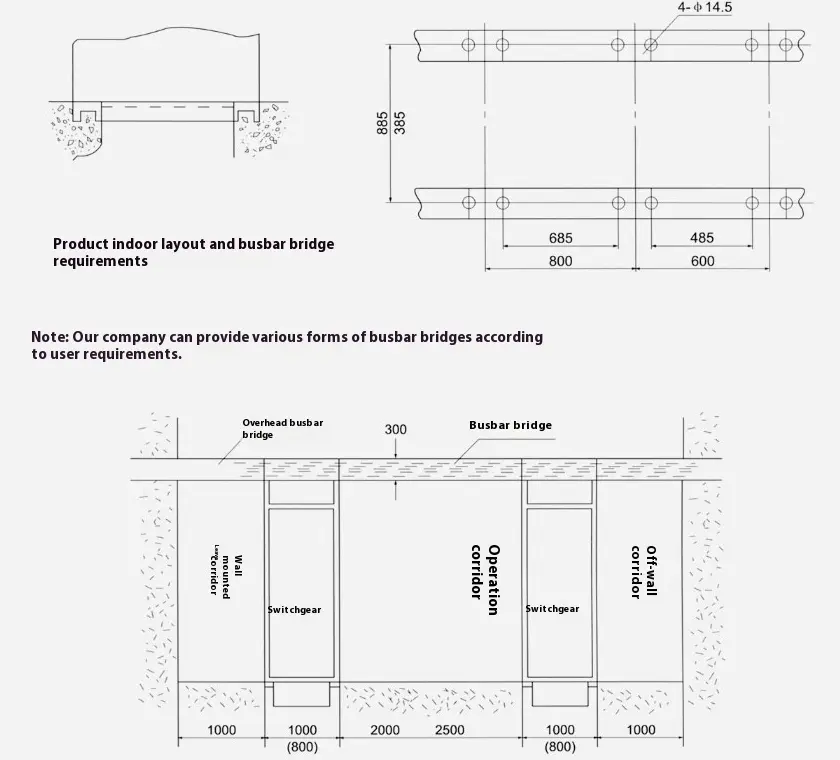

● Diagramma schematico della fondazione di installazione Switchgear di tipo GCK
