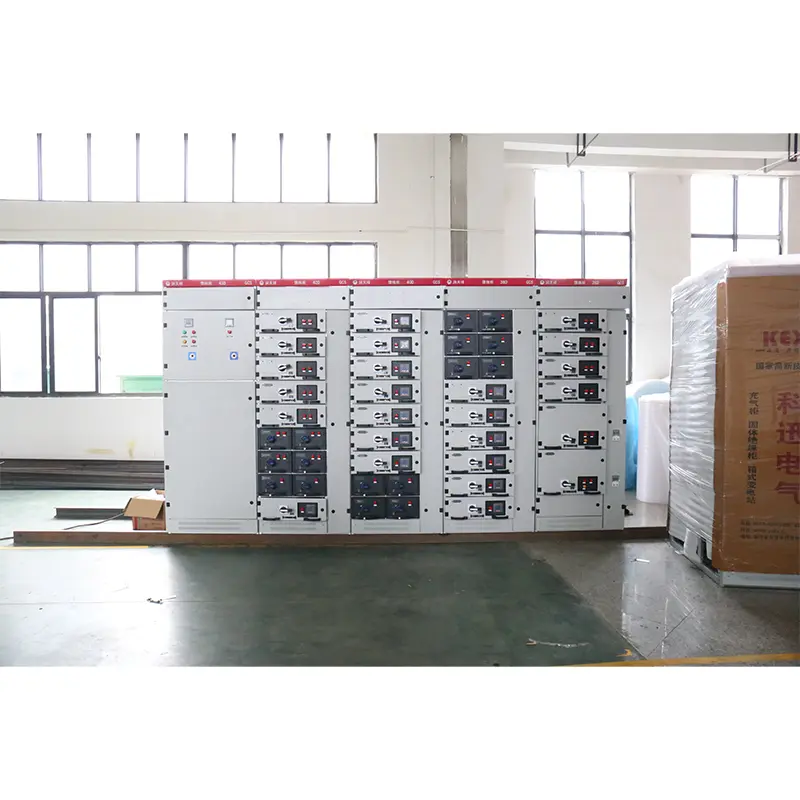

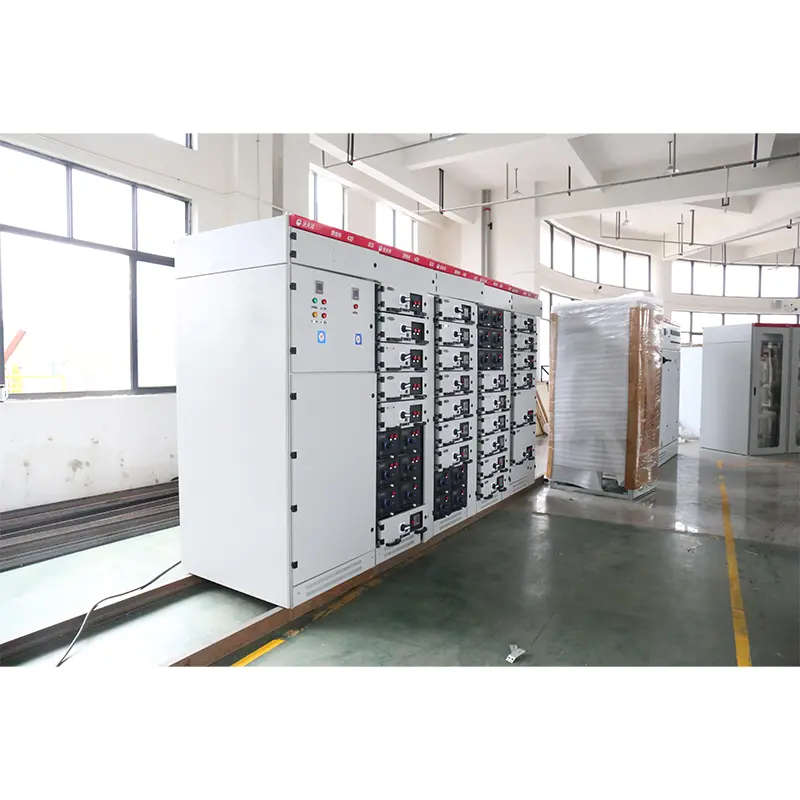

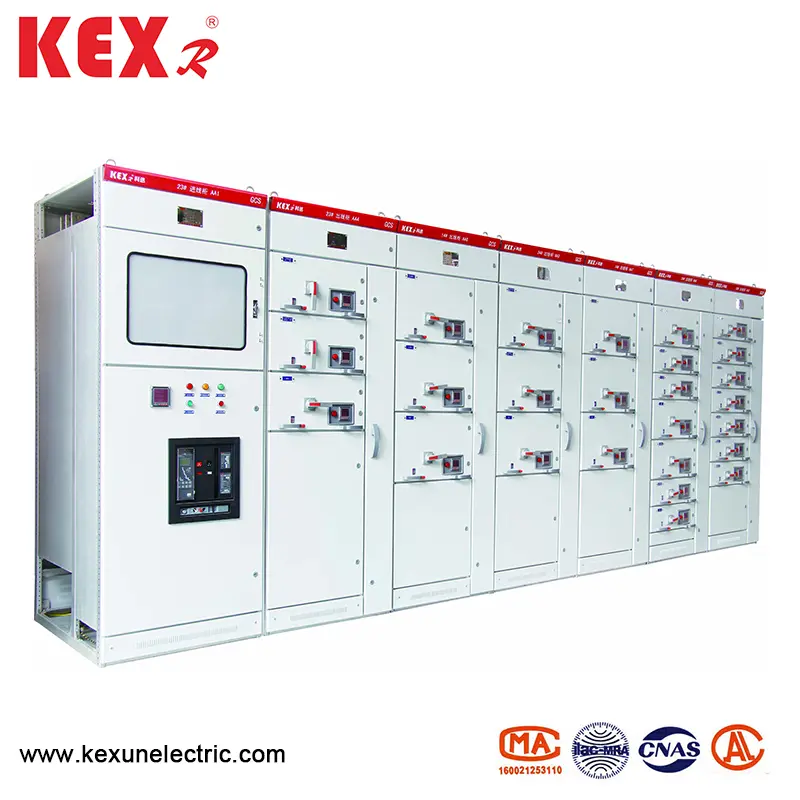

Set completo a bassa tensione

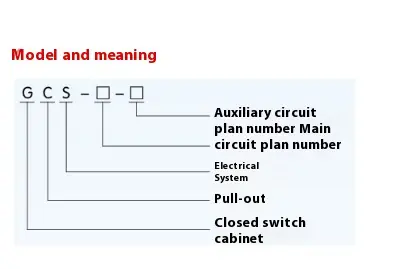

● Significato del modello

● Parametri di base

● Struttura principale

▶ Il telaio principale del set completo di Tensione a bassa tensione di tipo GCS adotta acciaio a sezione aperta di tipo 8 mf e i due lati dell'acciaio di sezione hanno fori di installazione con il modulo di 20 mm e 100 mm e ①9,2 mm, quindi l'installazione interna è flessibile e conveniente.

▶ Il telaio principale è progettato in due forme di assemblaggio, vale a dire la struttura completamente assemblata e la struttura parzialmente saldata (telaio laterale e raggio incrociato) per gli utenti da scegliere.

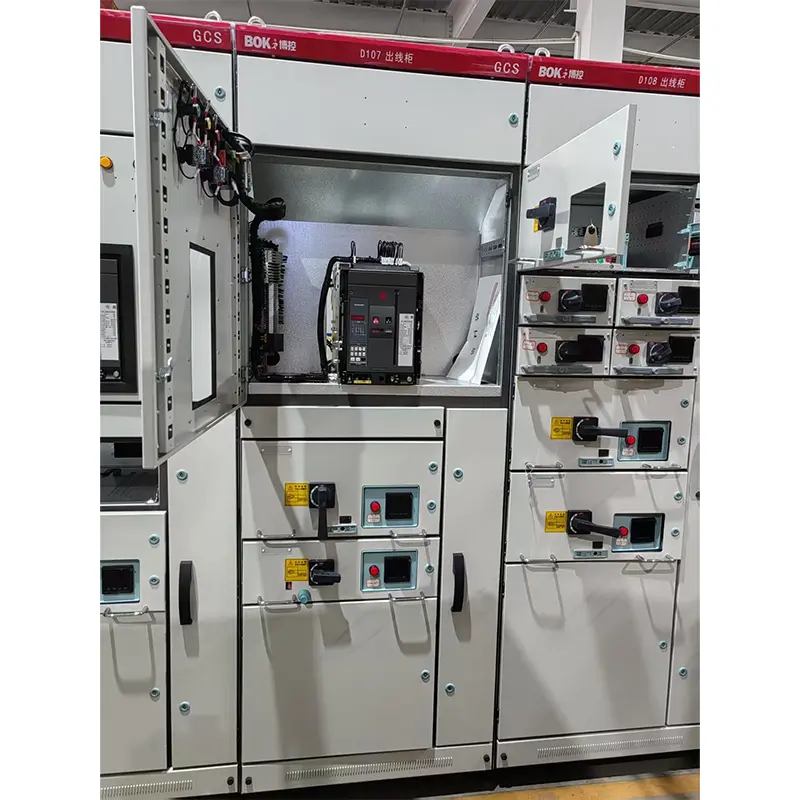

▶ Ogni stanza funzionale del dispositivo è isolata l'una dall'altra e i suoi scomparti sono divisi in sala funzionale, camera degli autobus e sala via cavo. Le funzioni di ogni camera sono relativamente indipendenti.

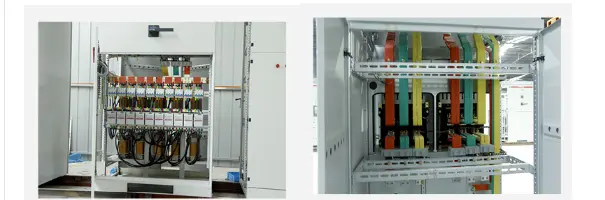

▶ Il bus principale orizzontale è disposto orizzontalmente dietro l'armadietto, che è la misura di base per rendere il circuito principale del dispositivo che ha un'elevata resistenza a corto circuito.

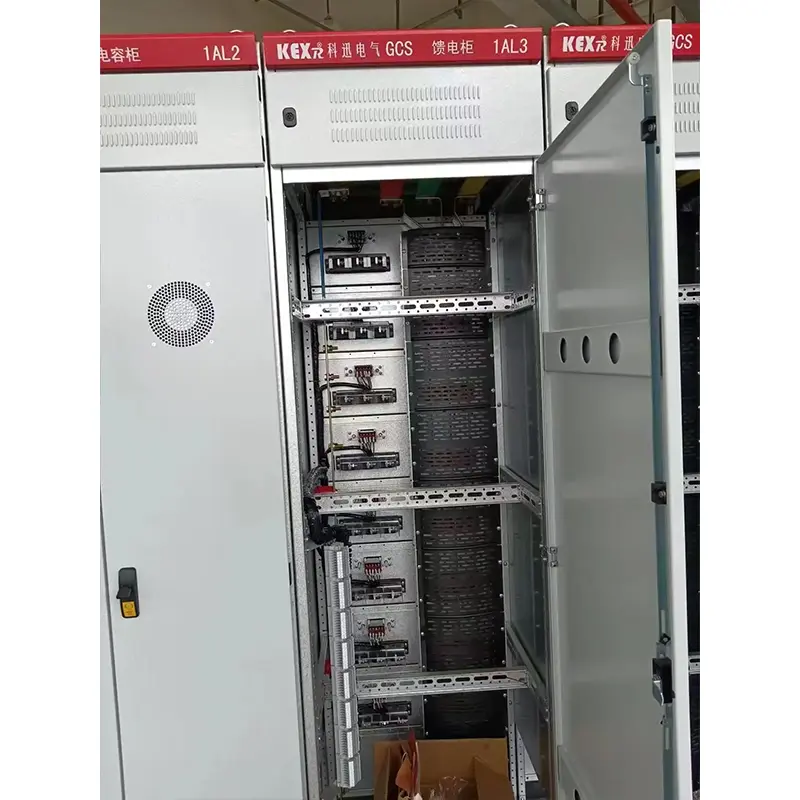

▶ Il design del vano cavo rende molto comodo per i cavi andare su e giù.

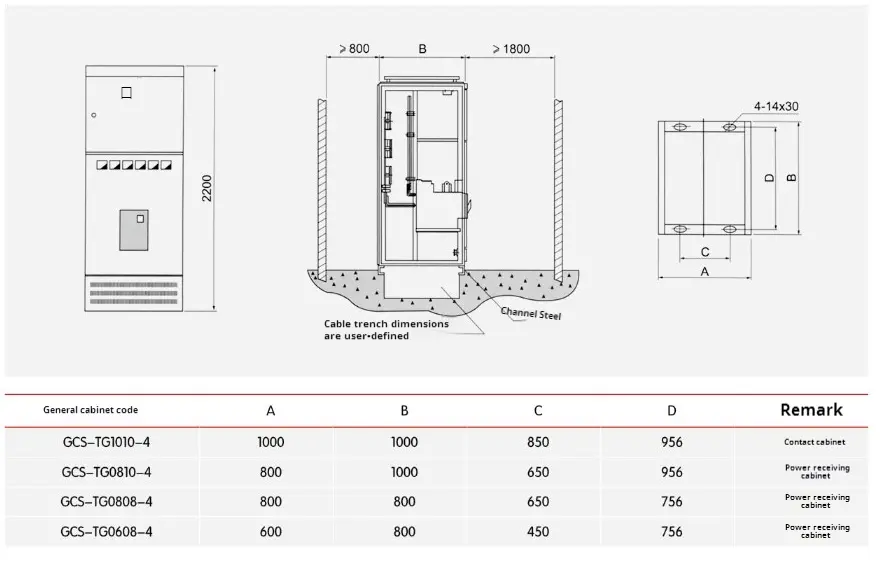

▶ Serie di dimensioni di armadio generale del dispositivo (vedere la tabella seguente):

● Installazione e utilizzo del set completo di tensione a bassa tensione di tipo GCS

◆ Dopo che i prodotti arrivano nel luogo di ricezione, dovrebbero prima verificare se la confezione è intatta. Se si riscontrano problemi, dovrebbero avvisare prontamente i dipartimenti pertinenti del contratto per effettuare registri aziendali, analizzare i motivi insieme, fare visti e affrontare le conseguenze. Per i prodotti che non sono installati immediatamente, dovrebbero essere collocati in un luogo appropriato e mantenuti adeguatamente in base alle normali condizioni di utilizzo e ai requisiti delle norme di archiviazione temporanea per le apparecchiature elettriche. 1. Il prodotto deve essere installato secondo il diagramma schematico di installazione (vedere Figura collegata). L'utente deve essere fornito dall'utente l'acciaio del canale di fondazione e i bulloni quando viene adottato il metodo di fissaggio del bullone. Quando il bus principale è collegato, se la superficie è irregolare a causa del trasporto, dello stoccaggio e di altri motivi, dovrebbe essere livellato prima della connessione e del fissaggio.

◆ Quando i dispositivi sono installati separatamente o nelle colonne, la loro verticalità, irregolare della superficie del gabinetto e la deviazione delle lacune tra gli armadietti devono soddisfare i requisiti nella tabella seguente.

◆ Ispezione e ispezione dopo il set completo di tensione a bassa tensione di tipo GCS

installazione e prima di mettere in funzione

(1) Controllare se la vernice superiore o altri materiali di copertura (come la spruzzatura in plastica) dell'armadio sono danneggiati e se l'armadio è asciutto e pulito.

;

(3) Se l'on-off dei contatti principali e ausiliari degli apparecchi elettrici principali è affidabile e accurato.

(4) Il meccanismo del cassetto o del disegno dovrebbe essere flessibile e leggero, senza bloccare e collisione.

(5) Le linee centrali dei contatti mobili e statici del cassetto o della struttura del disegno devono essere coerenti e i contatti dovrebbero essere in stretto contatto. La profondità di inserimento dei contatti principali e ausiliari dovrebbe soddisfare i requisiti. Interblocco meccanico o elettrico: l'azione di risposta è corretta e il blocco o il rilascio dovrebbero essere affidabili.

(6) I cassetti delle stesse dimensioni devono essere intercambiabili comodamente senza berretto e collisione.

(7) Il contatto di terra tra il cassetto e il mobile dovrebbe essere a stretto contatto. Quando il cassetto viene spinto, il contatto di terra del cassetto viene contattato prima del contatto principale e quando viene estratto, il contatto di terra viene disconnesso dopo il contatto principale.

(8) La calibrazione dello strumento, il rapporto di trasformazione e la polarità del trasformatore devono essere corretti.

(9) Le specifiche del core del fusibile dovrebbero soddisfare i requisiti della progettazione ingegneristica.

(10) La valutazione e l'impostazione della protezione devono essere corrette e affidabili.

(11) Utilizzare un megohmmetro da 1000 V per misurare il valore di resistenza all'isolamento non inferiore a 1 MΩ.

(12) La connessione di ciascuna busta di bus deve essere buona e l'installazione di supporti isolanti, parti di installazione e altri accessori devono essere fermi e affidabili.

◆ Utilizzare le precauzioni del set completo di Tensione a bassa tensione di tipo GCS

▶ Il dispositivo è un set completo a bassa tensione che non è installato contro la parete, azionata dalla parte anteriore e mantenuta su entrambi i lati. Solo i professionisti qualificati possono entrare o aprire il canale di manutenzione e la porta del gabinetto per il funzionamento, l'ispezione e la manutenzione.

▶ L'interruttore d'aria e gli interruttori di case modellati sono stati separati e chiusi per molte volte, specialmente dopo la separazione e la chiusura del corto circuito, che causano ustioni di contatto locali e producono sostanze di carbonio, che aumenteranno la resistenza di contatto. Pertanto, dovrebbero essere mantenuti e revisionati nel manuale di istruzioni dell'interruttore.

▶ Dopo l'installazione e la manutenzione, l'isolamento tra compartimenti e unità funzionali deve essere rigorosamente verificato per garantire la buona separazione funzionale del dispositivo e impedire l'espansione dell'errore.

● Pacchetto prodotto

Il produttore deve fornire i seguenti documenti e accessori durante la fornitura:

▶ Elenco dei dispositivi

▶ Certificato di prodotto

▶ Istruzioni per l'uso

▶ Rapporto di test di fabbrica

▶ Disegni elettrici pertinenti

▶ Chiavi della porta del gabinetto, maniglie operative e pezzi di ricambio specificati nel contratto.

▶ Istruzioni di installazione dei componenti principali

● Istruzioni di ordinazione

Il contratto d'ordine del set completo completa del tipo GCS a bassa tensione contiene i seguenti contenuti:

▶ Il modello completo del prodotto include il numero dello schema del circuito principale e il numero dello schema del circuito ausiliario.

▶ Diagramma di sequenza di combinazione del sistema del circuito principale

▶ Diagramma schematico elettrico del circuito ausiliario

▶ Elenco dei componenti nel gabinetto

▶ Impostazione di parametri come tensione, corrente e tempo nel circuito.

▶ Altre tabelle speciali incompatibili con il normale uso del prodotto.
