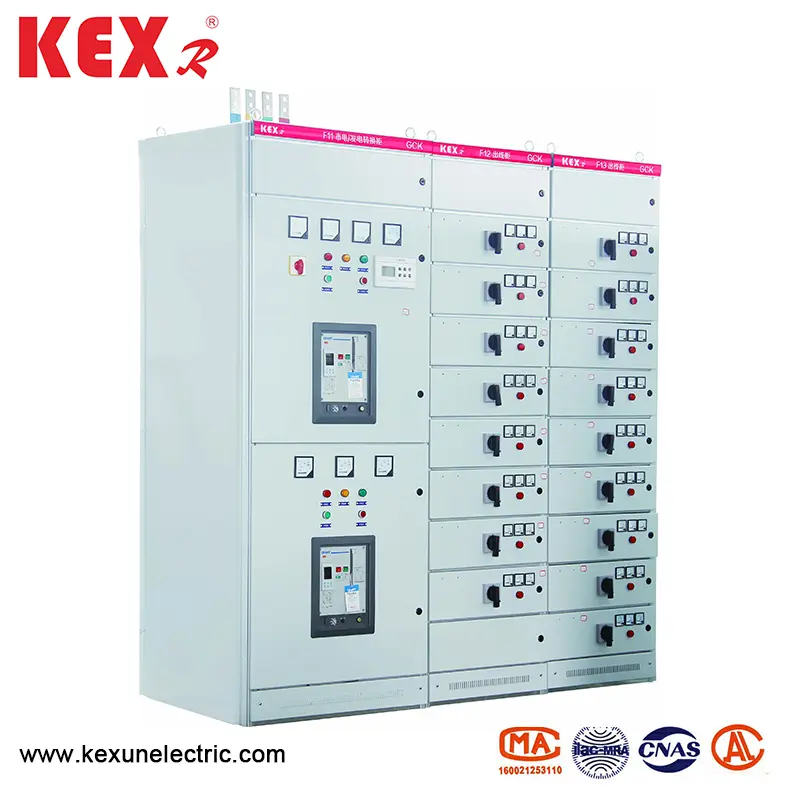

Switchgear a bassa tensione

● Caratteristiche del prodotto

Questo quadro a bassa tensione di destazione presenta i vantaggi dell'elevata capacità di rottura, una buona stabilità dinamica e termica, una struttura avanzata e ragionevole, uno schema elettrico pratico, serie, una forte versatilità, una combinazione arbitraria di varie unità di schema, più circuiti contenuti in un quadro, un aspetto spaziale per pavimenti, un aspetto elevato, un livello di protezione elevata, una sicurezza, una manutenzione conveniente e così. Questo prodotto è conforme allo standard IEC439 NEMAICS2-322, e si conforma anche a Statori nazionali "Switchgear a bassa tensione" a bassa tensione GB7251-87 "standard professionale a bassa tensione" a bassa tensione "standard professionale a bassa tensione"

● Parametri tecnici principali

● Funzione architettonica

Il telaio di base del quadro di base del quadro a bassa tensione è una struttura assemblata. Tutte le parti strutturali del telaio dei quadri sono collegate tra loro da viti per formare un telaio di base. Quindi, come richiesto, porte, deflettori, partizioni, cassetti, staffe di montaggio, barre del bus e componenti elettrici vengono aggiunti per assemblare un quadro completo. Questo quadro LV ha le seguenti caratteristiche:

▶ 1. Il telaio è realizzato in acciaio profilato, posizionato da una piastra d'angolo tridimensionale e imbullonato senza struttura di saldatura, evitando così la deformazione e lo stress di saldatura e migliorando l'accuratezza dell'installazione.

▶ 2. I fori di montaggio di frame e parti cambiano secondo il modulo E = 20 mm.

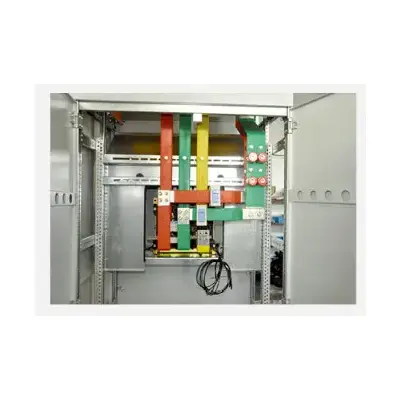

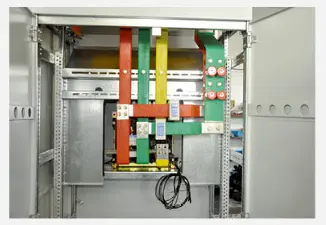

▶ 3. Le parti strutturali interne sono zincate. Dopo il picking e la fosfating, l'esterno viene spruzzato con polvere epossidica elettrostatica. 4. Nel centro di potenza (PC) in arrivo, la parte superiore è l'area del bus orizzontale e la parte inferiore dell'area del bus orizzontale è la sala degli interruttori. Gli interruttori possono essere dotati di DW15C domestica, ME e altre serie e possono anche essere dotati di vari interruttori prodotti da circuiti prodotti da società elettriche straniere in base alle esigenze degli utenti, come gli interruttori di circuiti della serie F prodotti dalla società ABB e interruttori intelligenti. In generale, l'unità PC ha un circuito principale (incluso l'accoppiatore del bus) con righe invertite. Quando la corrente nominale è 630A-1600A, occupa un quadro con una dimensione complessiva di 800 × 1000 × 2200 (larghezza x profondità x altezza). Il circuito principale senza turnover occupa un quadro con una dimensione esterna di 800 × 800 × 2000 (larghezza, profondità e altezza). Quando la corrente nominale è compresa tra 1600A-3150A, occupa un quadro con una dimensione complessiva di 1000 × 1000 × 2200 (larghezza x profondità x altezza). Non esiste un quadro principale che sia girato. Quando la corrente nominale è 1600A-3150A, occupa un quadro con una dimensione esterna di 1000 × 1000 × 220 (larghezza × profondità × altezza). Il circuito principale senza turnover occupa un quadro con una dimensione esterna di 1000 × 800 × 2200 (larghezza x profondità x altezza).

▶ 4.La struttura del quadro di alimentazione (PC) è simile a quella del quadro in arrivo. Quando la corrente di alimentazione è 630A-1600A, un quadro 1000 × 1000 × 2200 (larghezza × profondità × altezza) può essere dotato di due loop, che sono disposti su e giù.

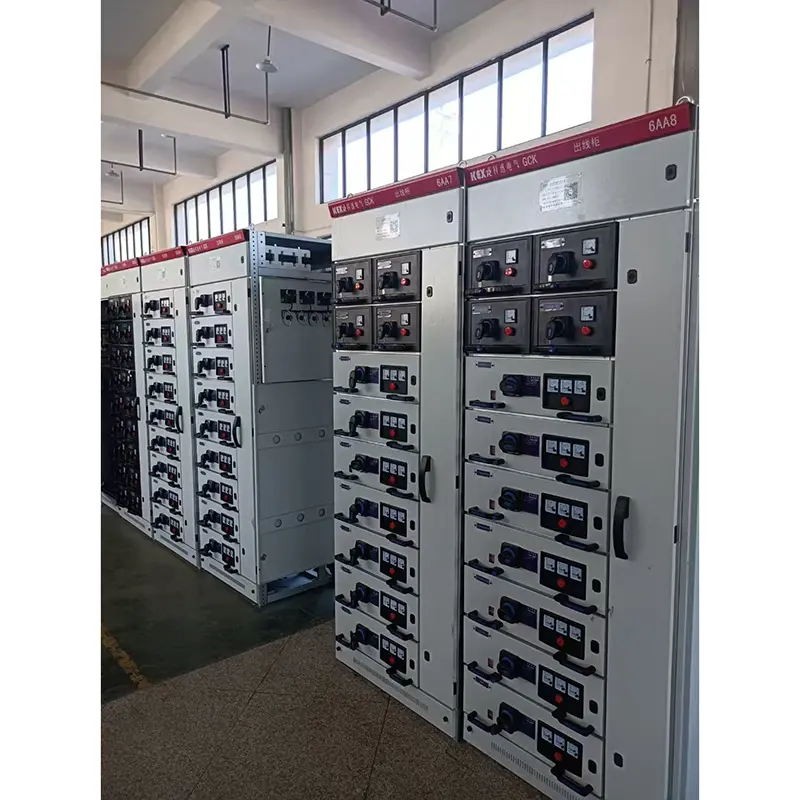

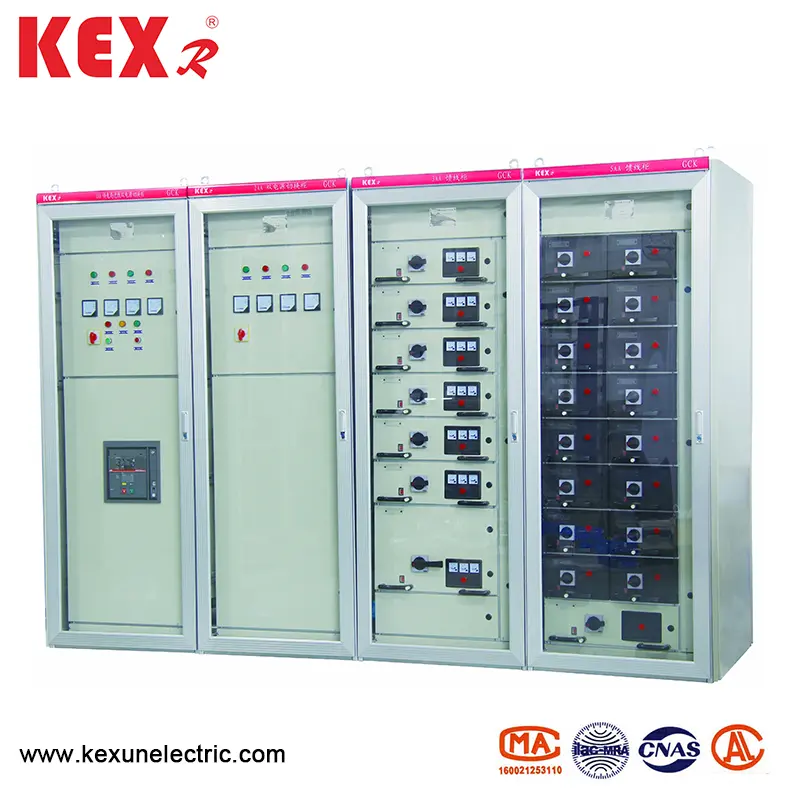

▶ 5. Switchgear Centro di controllo del motore (MCC) ha due tipi: quadri montati a parete e quadri non montati a parete, la cui parte superiore è un'area della barra di busar orizzontale, e l'area dell'unità funzionale del cassetto è inferiore all'area orizzontale della barra di buste, la cui larghezza è di 600 mm e l'altezza dell'area funzionale del cassetto è 1840 mm. Quando il corpo del quadro è montato a parete, la parte sinistra del quadro è un'area dell'unità funzionale e la parte destra ha un'area di uscita del cavo largo 200 mm. Le dimensioni complessive del quadro sono 800/500/2200 (larghezza/profondità/altezza). Quando il quadro è installato lontano dalla parete, la larghezza del quadro è di 600 mm e l'area di uscita del cavo è sul retro del quadro. Le dimensioni complessive del quadro sono 600 × 800 (1000) × 2200 (larghezza x profondità x altezza). Esistono due tipi di profondità dei quadri: 800 e 1000. Suggeriamo che gli utenti scelgano un quadro con una profondità di 1000 per essere coerenti con la profondità del quadro PC. Quando il cassetto viene estratto dal quadro, la parte in diretta nel quadro non è esposta, il che è sicuro e affidabile.

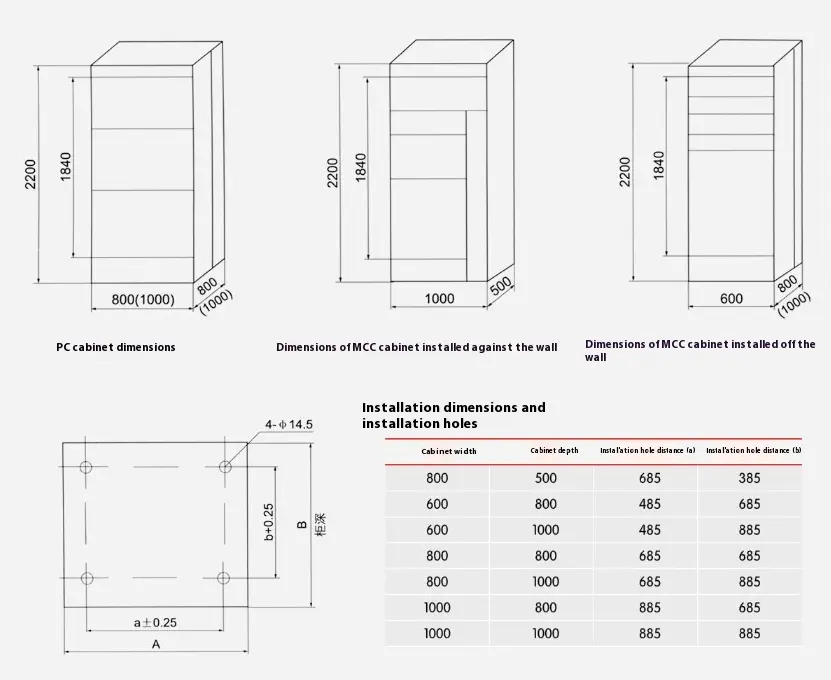

● Dimensioni complessive di commutazione LV, dimensioni dell'installazione

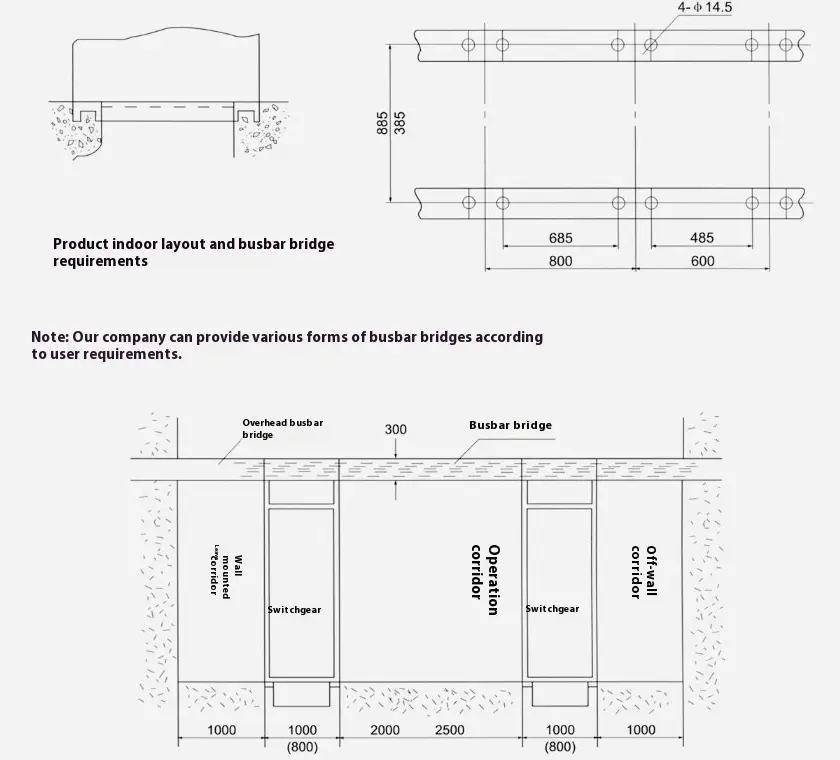

● Diagramma schematico della fondazione di installazione del quadro a bassa tensione

● Attenzione

▶ Durante l'installazione di questo prodotto, la linea orizzontale tra i quadri a bassa tensione deve essere collegata saldamente e in modo affidabile.

▶ La porta di questo prodotto ha una funzione di interblocco con l'interruttore principale, cioè la porta può essere aperta solo a condizione di guasto dell'alimentazione. L'altro lato di questo prodotto è una piastra di tenuta a vite, che non ha alcuna funzione di interblocco con l'interruttore principale. Pertanto, si prega di scollegare l'alimentazione quando si smontano la piastra laterale di questo prodotto per la manutenzione.

▶ I non professionisti non devono aprire i quadri per la manutenzione.
