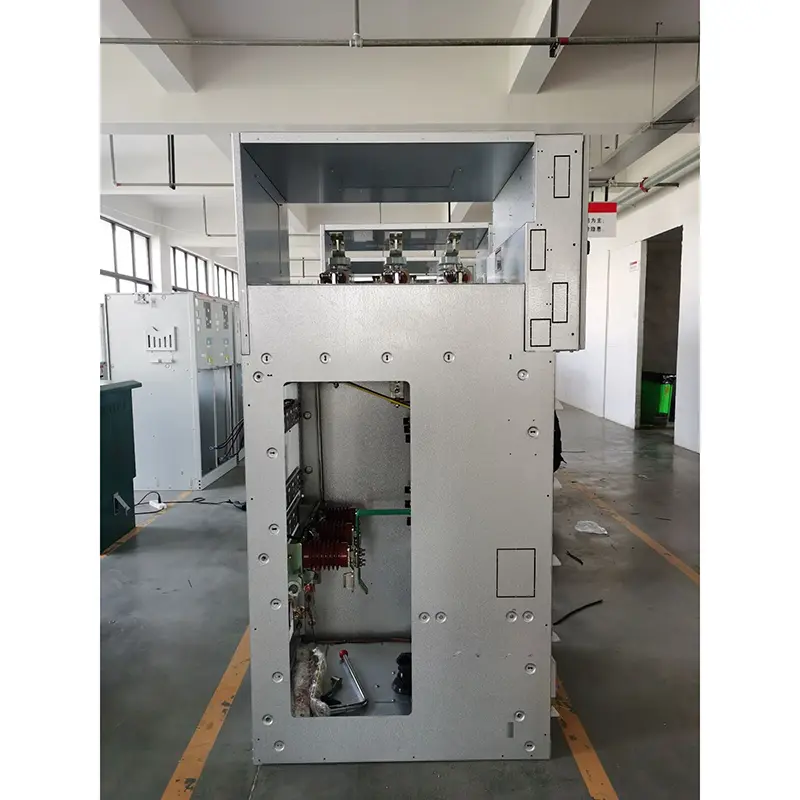

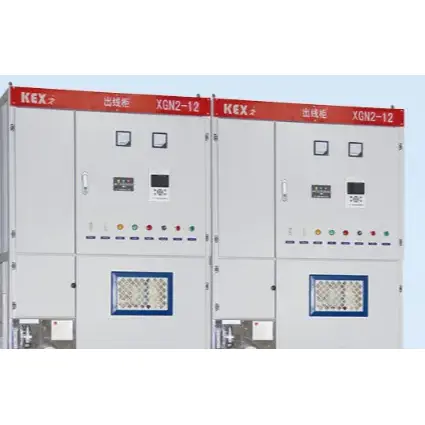

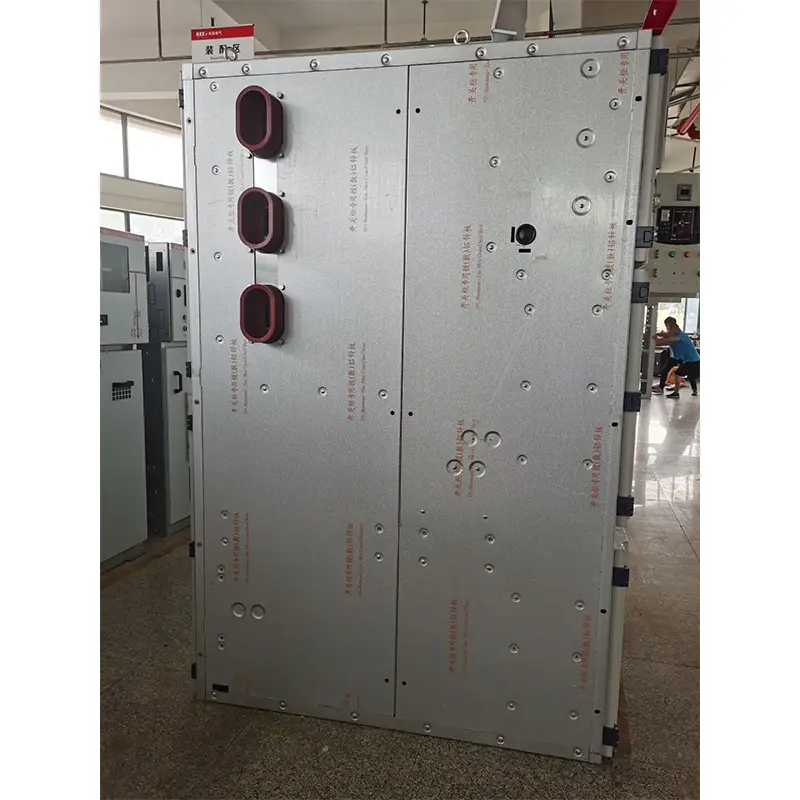

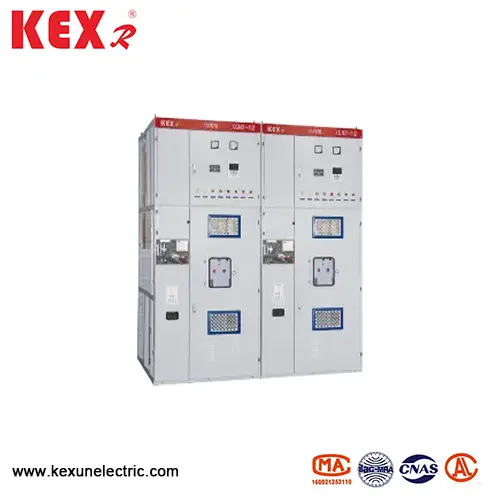

CASSIONE TIPO CHIESA SWETCHGEAR CHIUSO

● Utilizzo delle condizioni

▶ La temperatura ambiente di XGN2-12 Tipo TIPO DEVE IL METALGE FORZA FORZA CHIUSO DEVE ESSERE

-25 ~ 40 ℃ (indoor)

▶ Altitudine: sotto 1000 m

▶ L'umidità relativa media giornaliera non è superiore al 95%e l'umidità relativa media mensile non è superiore al 90%

▶ Il terremoto non deve superare la grandezza 8

▶ Il tipo di quadro chiuso di tipo fisso di tipo XGN2-12 deve essere installato in un luogo privo di incendi, esplosione, inquinamento grave, corrosione chimica e vibrazioni violente.

● Parametro tecnico

◆ Dispositivo anti-error

La funzione di "cinque prevenzioni" è quella di impedire che l'interruttore sia diviso e chiuso per errore; Prevenire la disapertura del carico e la disavvento dell'interruttore di isolamento; Impedire la chiusura dell'interruttore di messa a terra quando viene addebitato; Impedire l'accensione dell'interruttore di messa a terra quando è chiuso; Impedire di entrare nell'intervallo carico per errore.

Questo quadro chiuso in metallo fisso di tipo XGN2-12 in metallo fisso adotta la modalità di blocco meccanica obbligatoria e il dispositivo di bloccaggio è composto da componenti principali come supporto, disco, pannello, piastra di bloccaggio, maniglia, asta di collegamento, ecc.

▶ L'interruttore di controllo (interruttore KW) con flop rosso e verde viene utilizzato nello schema dell'interruttore per evitare che l'interruttore sia diviso e chiuso per errore

▶ Solo dopo che l'interruttore è davvero rotto, la maniglia piccola viene estratta dalla posizione "funzionante" e si è rivolta alla posizione di "rottura e bloccaggio"; Apertura e chiusura dell'interruttore di isolamento; Prevenire l'interruttore di disconnessione a 7 carichi dall'apertura e dalla chiusura. La reversibilità del bloccaggio e dell'anti-blocco ha doppie funzioni anti-misosperazione, ovvero quando la piccola maniglia è nella posizione di "rottura di bloccaggio", solo i disconnettori superiore e inferiore possono essere attivati ​​e spenti, ma l'interruttore non può essere acceso e spento, evitando così la misone operativa dell'interruttore del circuito

▶ Quando l'interruttore e i disconnettori superiori e inferiori sono in stato chiuso e la piccola maniglia è in posizione "funzionante", le porte dell'armadio anteriore e posteriore non possono essere aperte, in modo da impedire loro di entrare nell'intervallo dal vivo per errore

▶ Quando i disconnettori superiori e inferiori non vengono aperti, l'interruttore di terra non può essere chiuso e la piccola maniglia non può essere girata dalla posizione di "rottura e bloccaggio" alla posizione di "manutenzione", che può impedire che il filo di terra venga appeso con elettricità

▶ Se l'interruttore di terra non viene aperto, i disconnettori superiore e inferiore non possono essere chiusi, il che può impedire al filo di terra di chiudere i disconnettori superiore e inferiore.

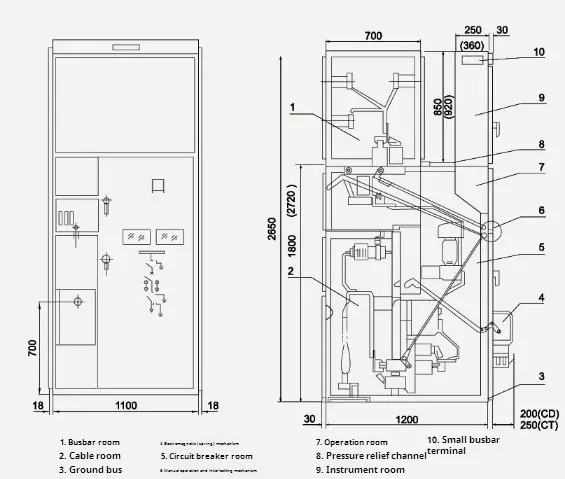

● XGN □ -12/07D Disegno del contorno

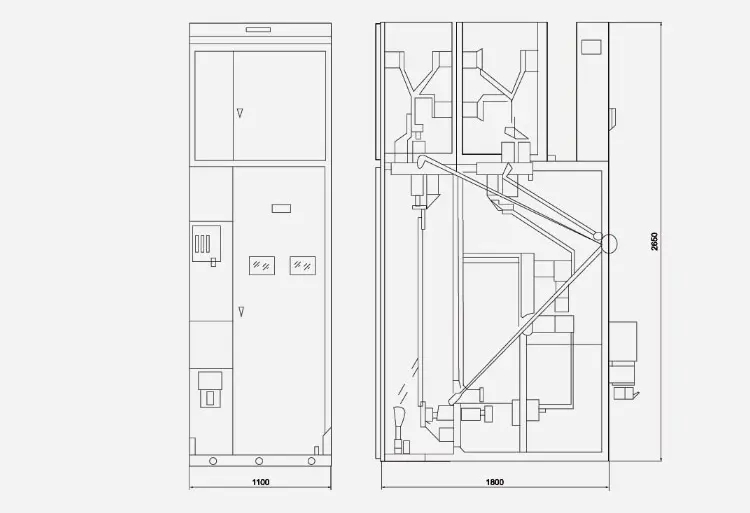

● XGN □ -12 (uscita del cavo di bypass) Disegno del contorno

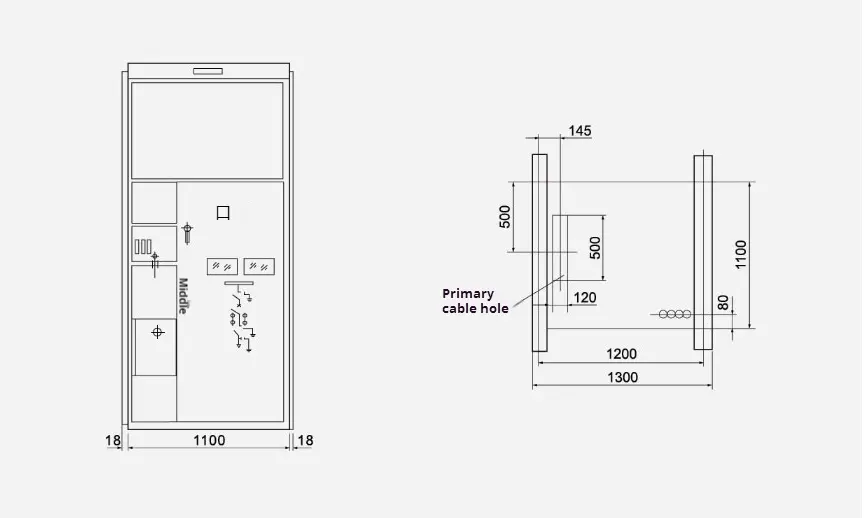

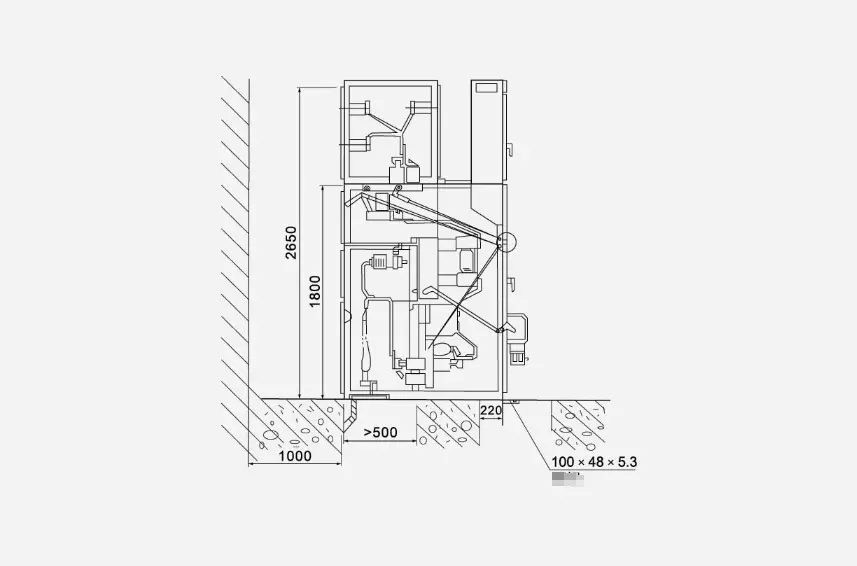

● Disegno di installazione della dimensione generale
