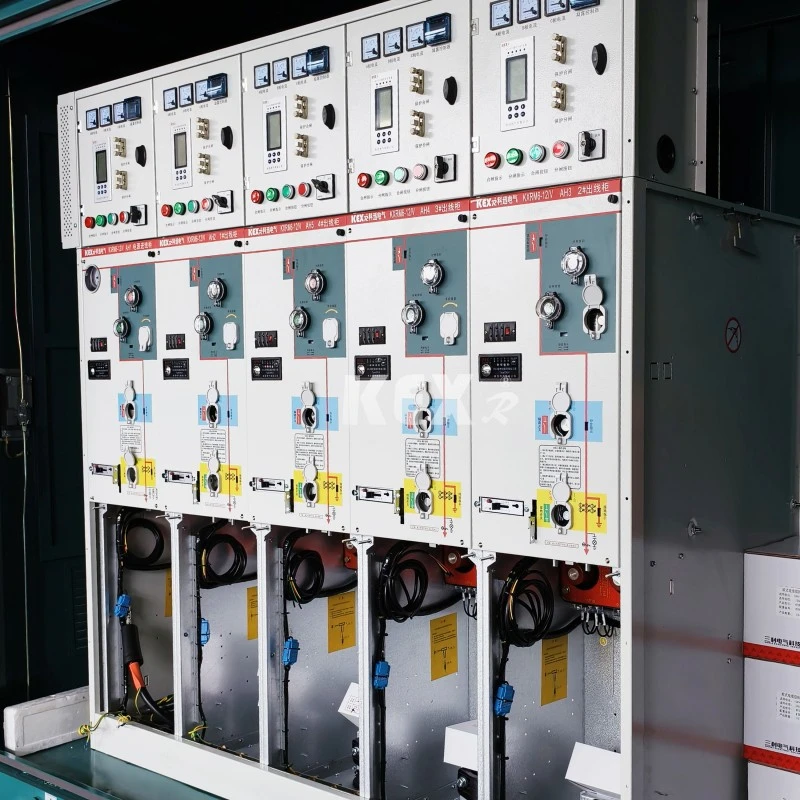

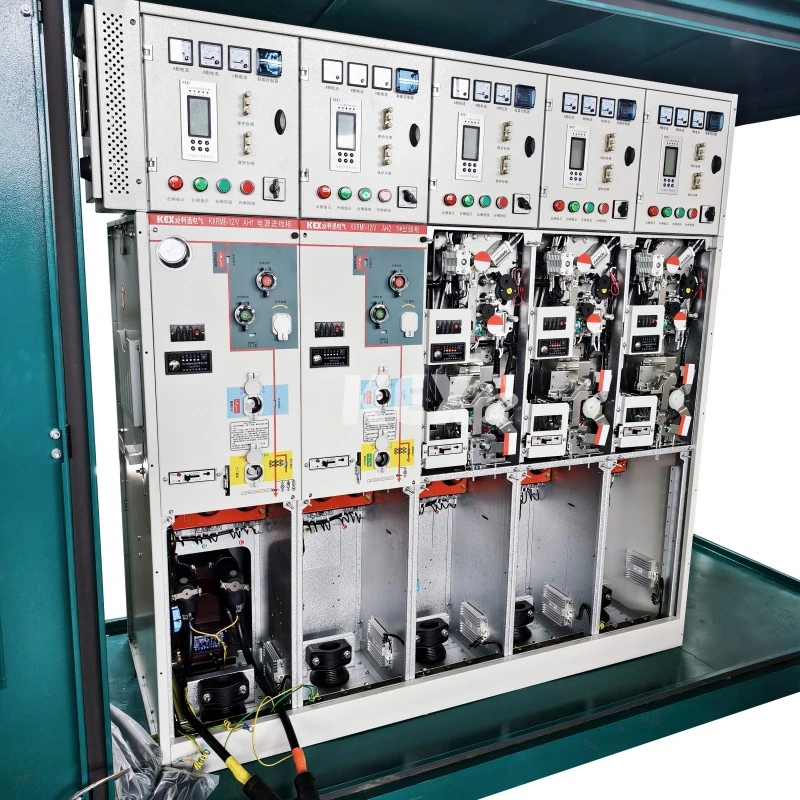

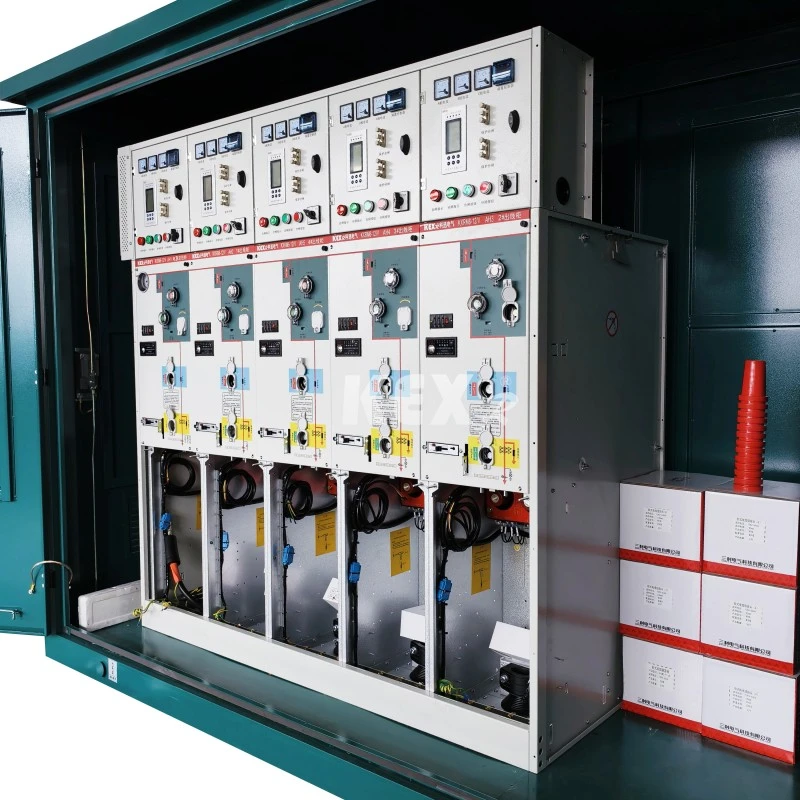

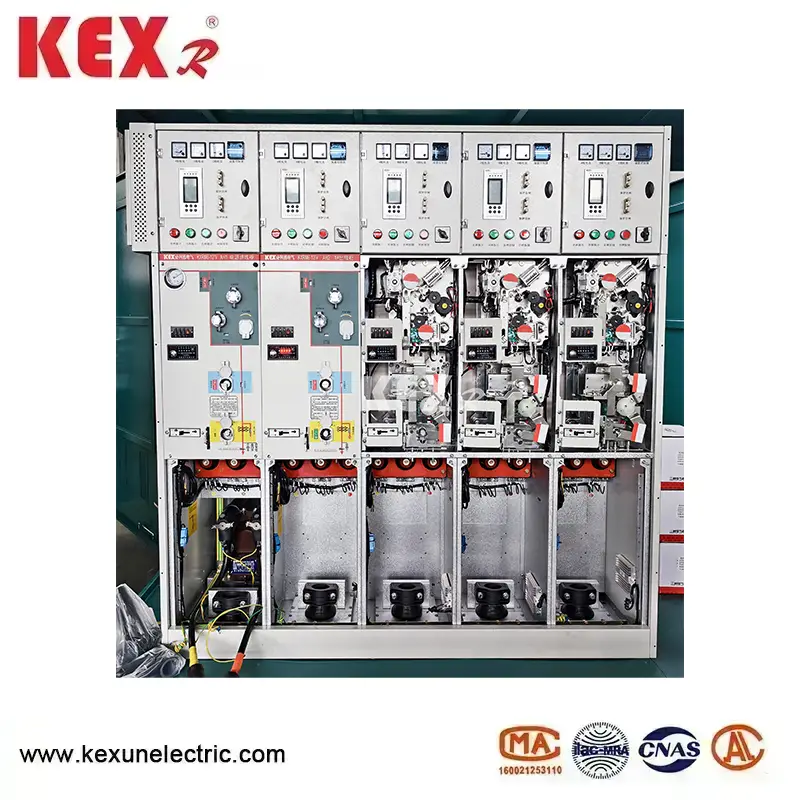

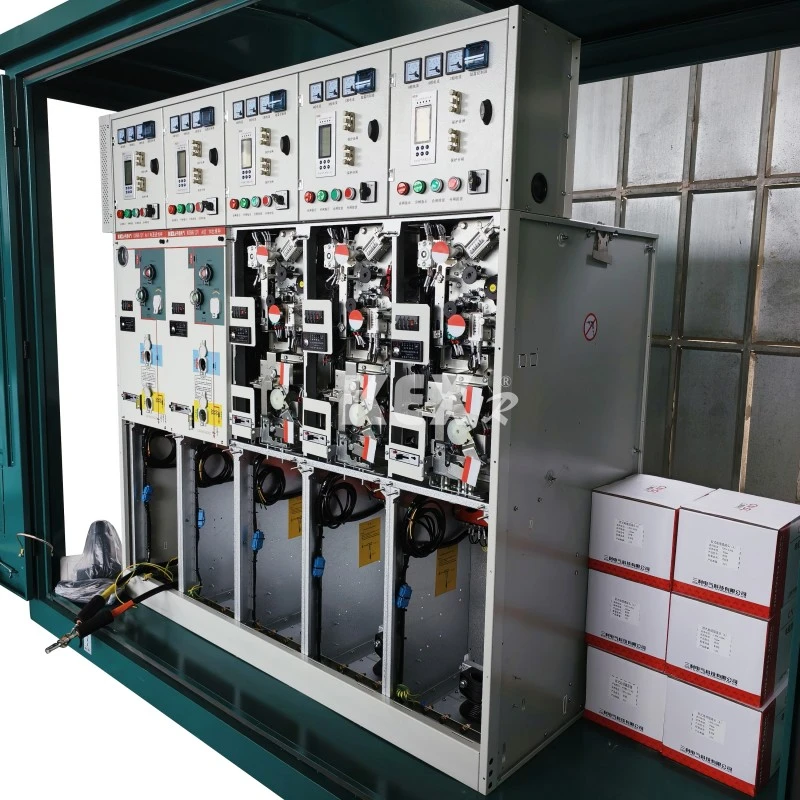

Armadio GIS di tipo combinato

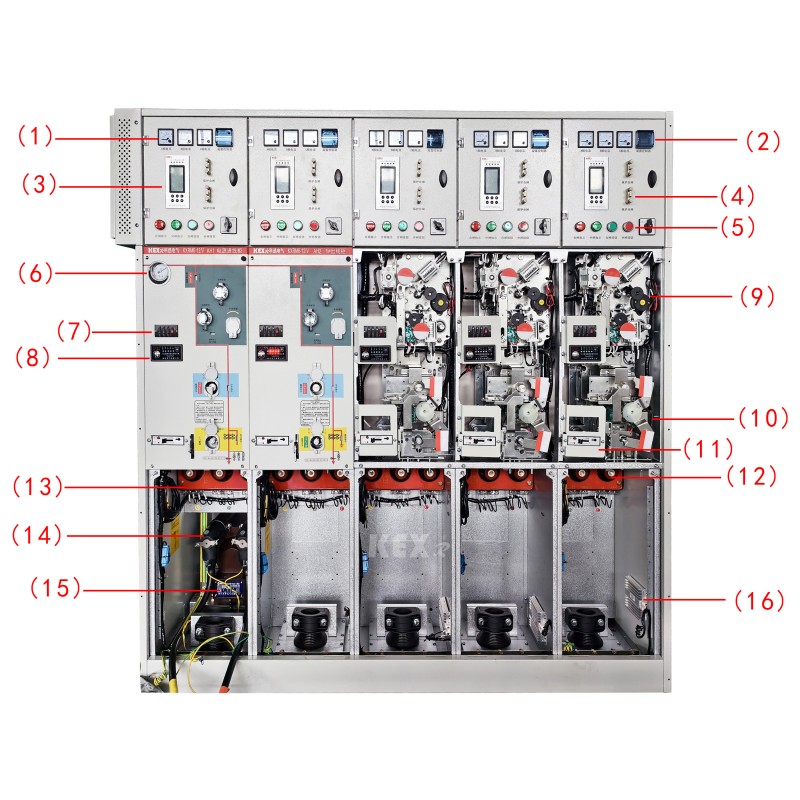

●Componenti

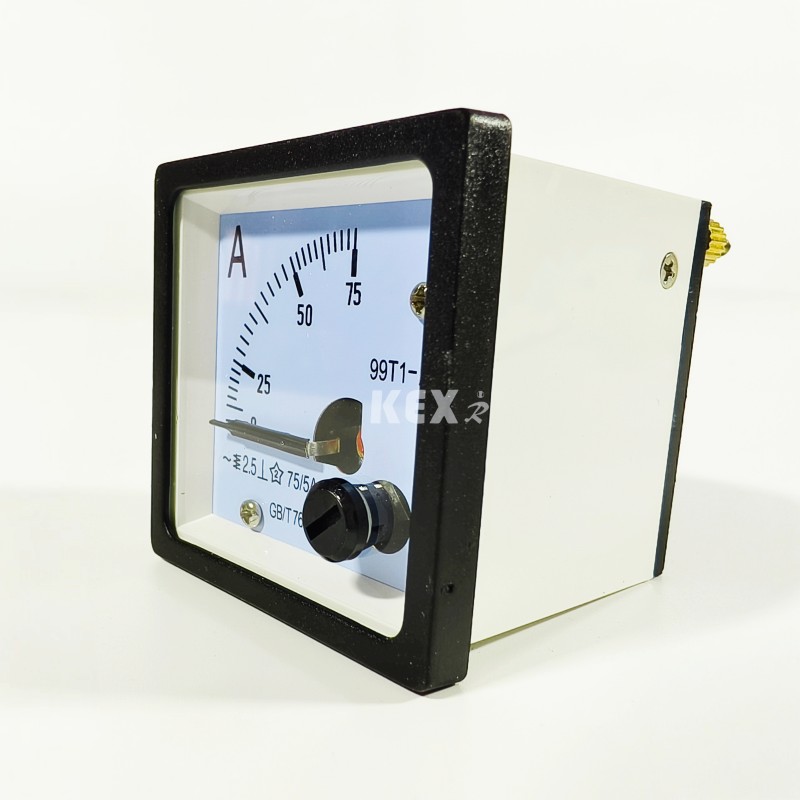

1.Amperometro

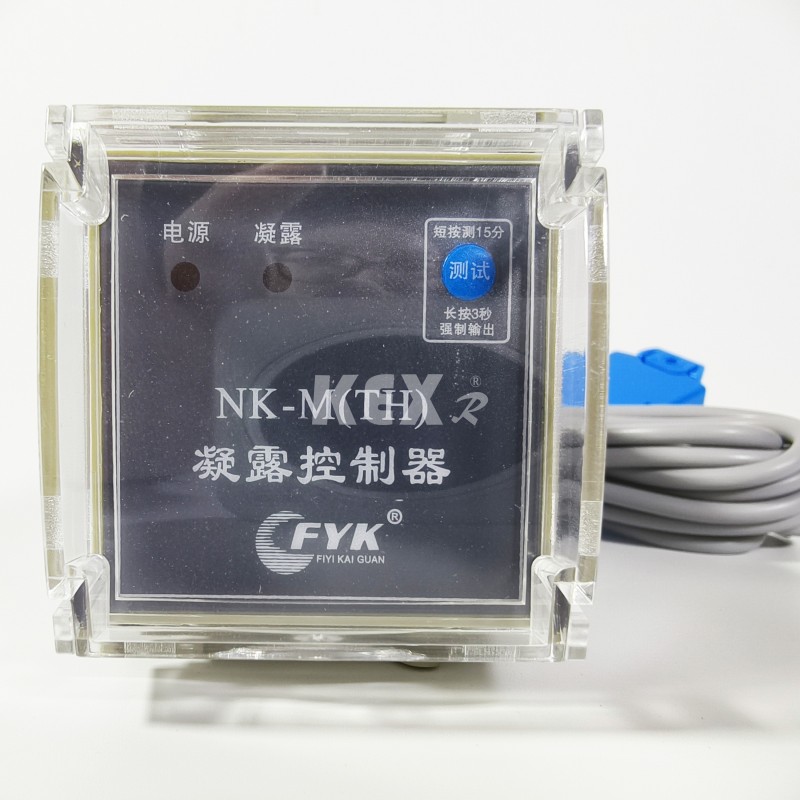

2.Regolatore di condensazione

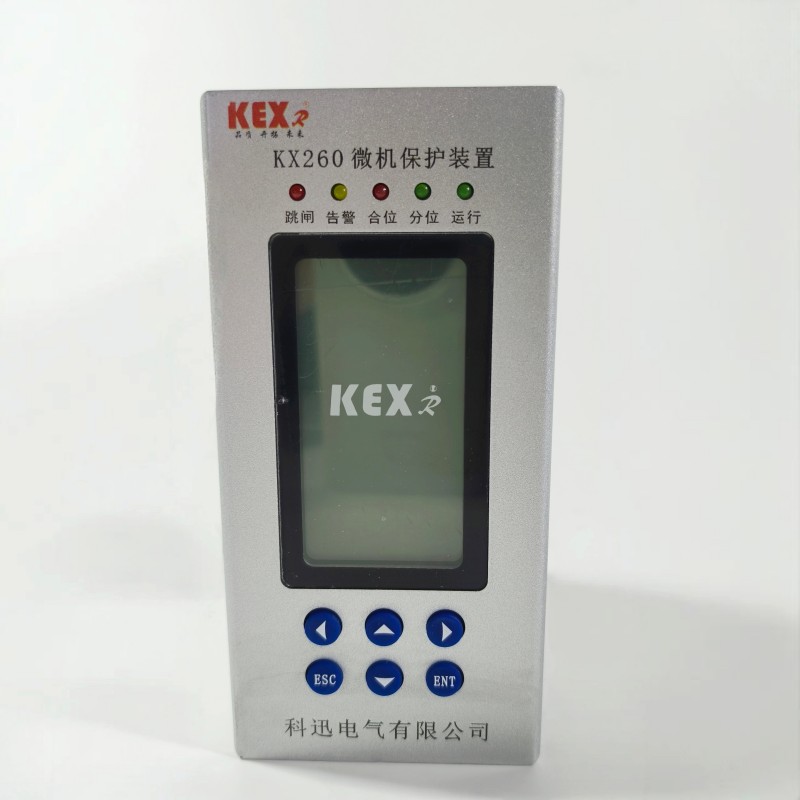

3. Dispositivo di protezione del microcomputer

6 .Barometro

7. Display carico

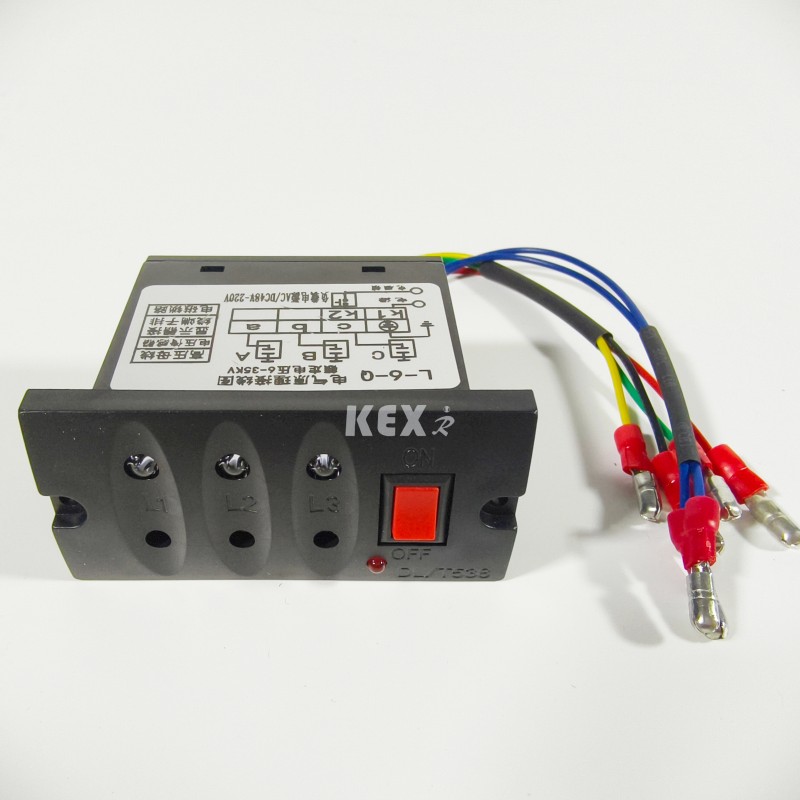

 8.. Indicatore di guasto

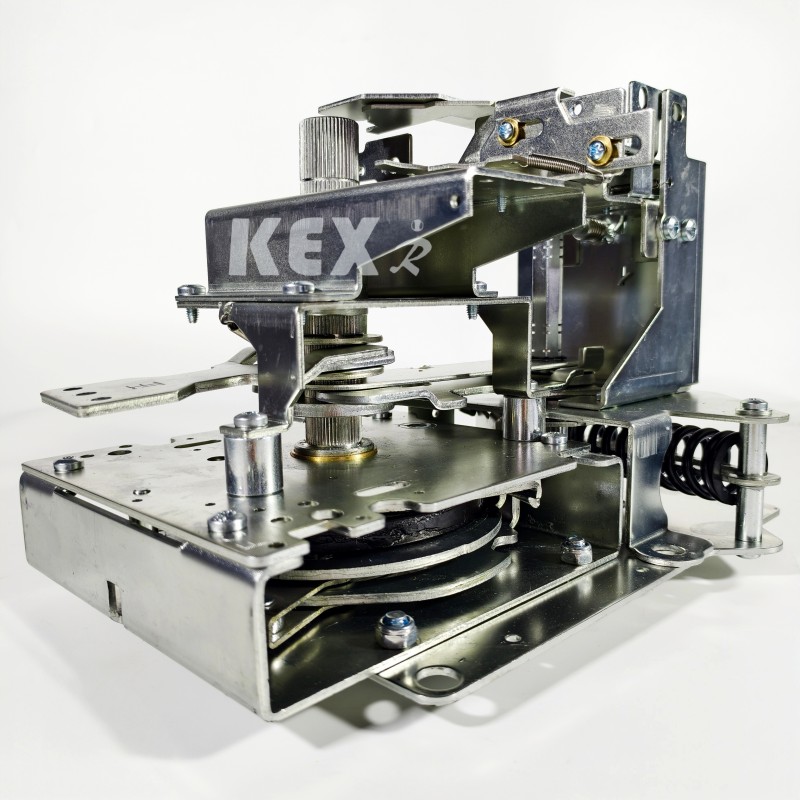

9. Meccanismo di comando elettrico

10. Meccanismo di comando manuale

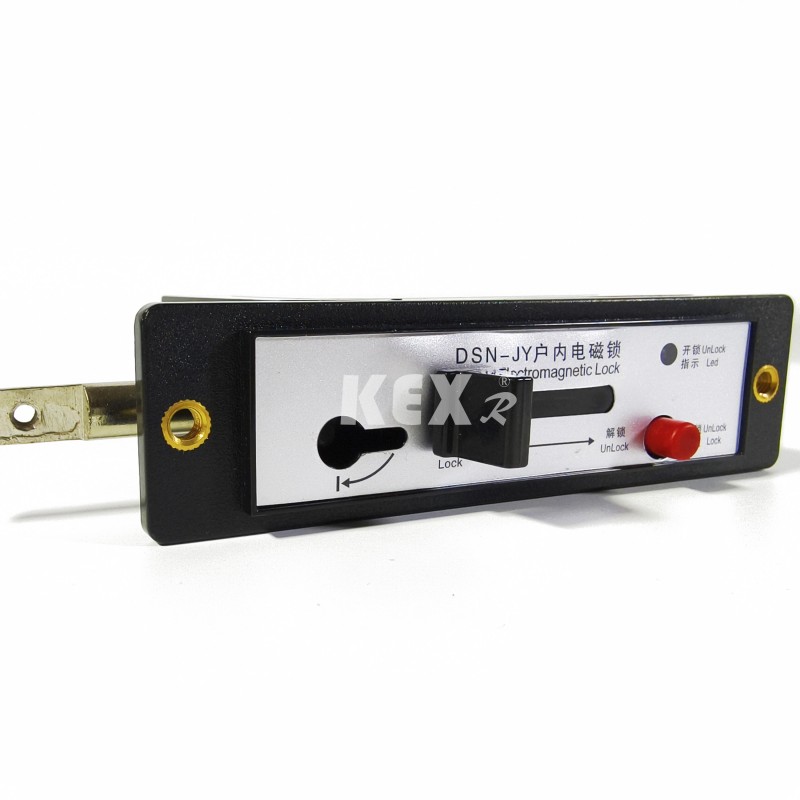

11. Serratura elettromagnetica

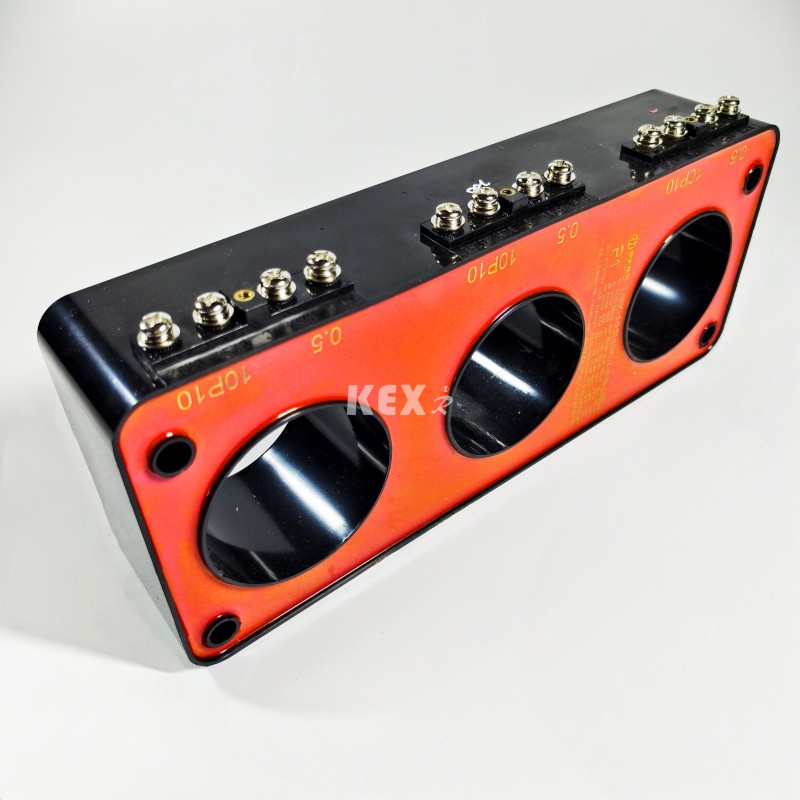

12~13 . Trasformatore di corrente

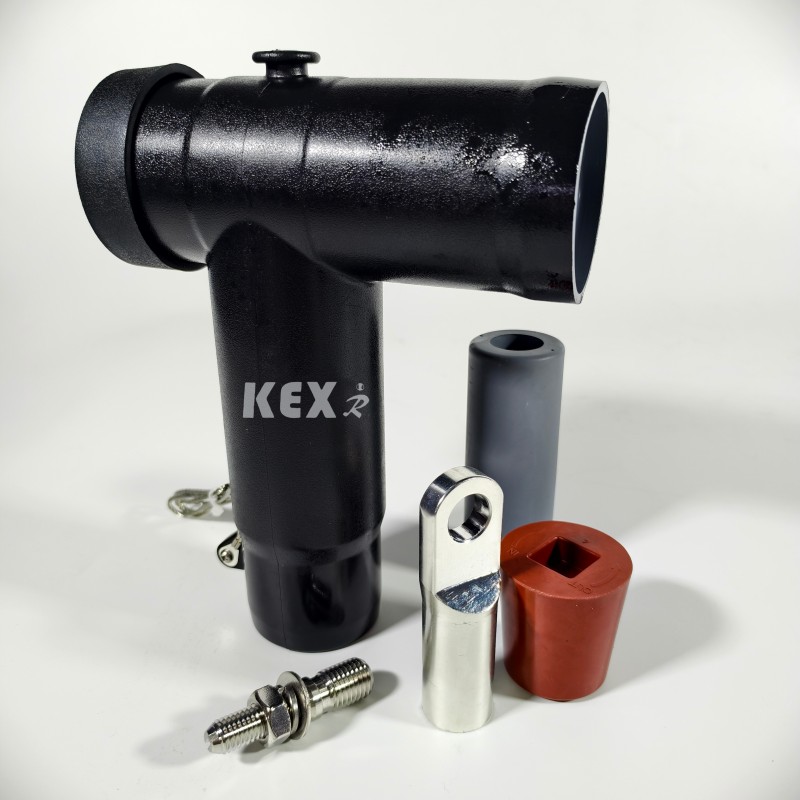

14.Spina del cavo

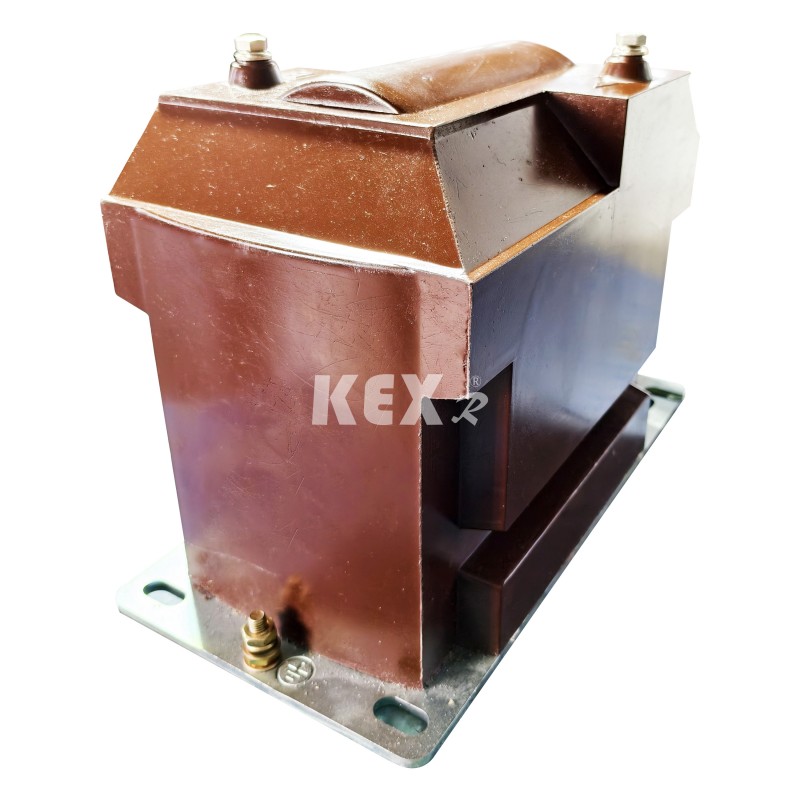

15.Trasformatore di tensione

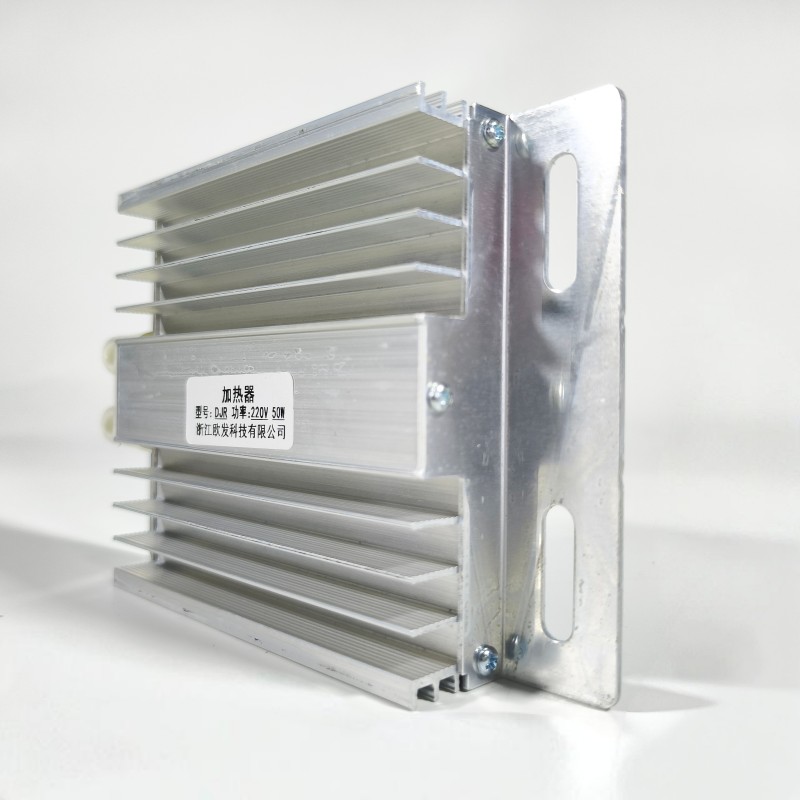

16. Piastra riscaldante in lega di alluminio

● Condizioni d'uso

L'armadio GIS di tipo combinato KXRM6-12 è adatto per alte e basse temperature (+40 ℃ ~ -40 ℃), umidità, polvere, inquinamento salino, miniere, alta quota (1000 m) e altri ambienti. L'immersione a breve termine in acqua entro 24 ore non pregiudica l'utilizzo. Nota: se l'altitudine è superiore, indicare l'altitudine specifica.

● Standard

L'armadio GIS di tipo combinato KXRM6-12 soddisfa gli standard seguenti

IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694  ecc...

GB3804、GB3906、GB11022  ecc...

● Principali vantaggi

◆ Il gas SF6 nell'armadio GIS di tipo combinato KXRM 6-12 viene utilizzato come mezzo isolante e di estinzione dell'arco.

◆ Il quadro elettrico è completamente sigillato e isolato; Le sbarre, gli interruttori e le parti in tensione sono completamente racchiusi in un guscio di acciaio inossidabile.

◆ La cavità è riempita con gas SF6 a 1,4 bar e il livello di protezione raggiunge IP67: l'intero dispositivo di commutazione è completamente immune dalle condizioni ambientali esterne, che possono garantire il normale funzionamento dell'interruttore anche in casi estremi come l'immersione in acqua a breve termine, e il prodotto non richiede manutenzione.

◆ Il quadro elettrico è dotato di un perfetto dispositivo di interblocco a "cinque prevenzioni", che elimina completamente i guasti operativi del personale e delle apparecchiature che potrebbero essere causati da malfunzionamenti umani.

 ◆ Tutti i quadri elettrici sono dotati di canali di scarico della pressione affidabili e sicuri, che possono garantire la sicurezza personale degli operatori anche in casi estremi.

 ◆ Il mobile è diviso in combinazioni di unità fisse e combinazioni di unità espandibili.

◆ L'armadio solitamente entra ed esce dalla parte anteriore e può anche essere esteso o esteso lateralmente in base alle diverse posizioni di installazione.

◆ Le dimensioni del mobile sono comode da installare e possono essere adatte a luoghi con spazio ristretto e condizioni ambientali sfavorevoli.

◆ L'armadio può essere dotato di dispositivi elettrici, di controllo remoto e di monitoraggio in base alle diverse esigenze degli utenti.

● Tabella dei parametri principalmente tecnici

NOTA¹:Dipende dalla corrente nominale del fusibile

NOTA²:Dipende dal fusibile ad alta tensione

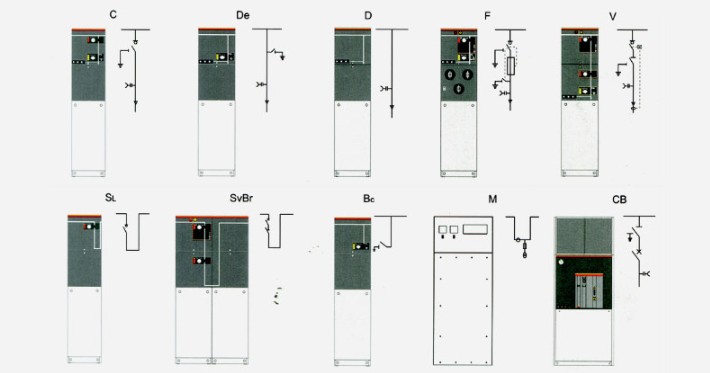

● Ogni modulo di Cabinet GIS di tipo combinato ha la seguente configurazione

▶Configurazione armadio D Vedere "Modulo di collegamento cavi senza coltello di messa a terra" per la configurazione e le caratteristiche standard.

▶Configurazione dell'armadio C Vedere "Modulo di commutazione del carico" per la configurazione e le caratteristiche standard.

▶Configurazione armadio F Vedere "Modulo vacuostato" per la configurazione e le caratteristiche standard.

 La combinazione standard dell'armadio GIS di tipo combinato KX-RM6 può anche fornire le seguenti configurazioni

▶Indicatore di tensione capacitiva della boccola in ingresso

▶Ogni camera d'aria è dotata di un manometro per il monitoraggio della densità di SF6.

▶Anello di sollevamento

▶Maniglia di comando

Esempio:

□ Modulo interruttore di carico C

○ Configurazione e funzionalità standard

▶Sbarra 630a

▶Interruttore di carico/messa a terra a tre stazioni

▶Comando a molla singola a tre stazioni con due interruttori di carico indipendenti e alberi di comando dell'interruttore di messa a terra.

▶Indicazione della posizione dell'interruttore di carico e dell'interruttore di messa a terra

▶Boccola uscita orizzontale anteriore, boccola bullone serie 630A 400.

▶Indicatore di tensione capacitivo per indicare l'elettrificazione della boccola

▶Per tutte le funzioni dell'interruttore è conveniente installare un dispositivo di lucchetto sul pannello.

▶Manometro gas SF6 (solo uno in ogni cassetta del gas SF6)

▶Sbarra di terra

▶Interblocco tra l'interruttore di messa a terra e il pannello anteriore della sala cavi

○ Configurazioni e funzionalità opzionali

▶Estensione bus riservata

▶Bus esterno

▶Comando elettrico interruttore di carico DC24V/48V/110V/220V; CA 110 V/220 V;

▶Indicatore di cortocircuito e guasto a terra Misuratore di corrente ad anello e amperometro

▶Misurazione del trasformatore di corrente ad anello e del wattorametro

▶Sul manicotto di ingresso del cavo è possibile installare un parafulmine o una doppia testa del cavo.

▶Interblocco a chiave Blocco della messa a terra sotto tensione della linea in ingresso (blocco dell'interruttore di messa a terra quando la boccola è sotto tensione) Contatto ausiliario CA/CC 110 V/220 V.

▶Posizione interruttore di carico 2NO+2NC, posizione interruttore di messa a terra 2NO+2NC, manometro 1NO con segnale ed estintore arco 1NO con contatto di segnale.

▶Il dispositivo secondario può essere installato in

▶Camera della linea secondaria nella parte superiore del quadro elettrico, scatola di bassa tensione nella parte superiore del quadro elettrico.

□ Sezionatore e fusibile combinati Modulo F

○ Configurazione e funzionalità standard

▶Sbarra 630a

▶Sezionatore di carico a tre stazioni, la prima estremità del fusibile è collegata meccanicamente all'interruttore di messa a terra all'estremità del fusibile.

▶Meccanismo di comando a molla a tre stazioni, con due interruttori di carico indipendenti e alberi di comando dell'interruttore di messa a terra.

▶Indicazione della posizione dell'interruttore di carico e dell'interruttore di messa a terra

▶Fusibile

▶Il fusibile è posizionato orizzontalmente.

▶Indicazione intervento fusibile Boccola di uscita orizzontale nella parte anteriore, boccola di inserimento serie 200 da 200 A.

▶Indicatore di tensione capacitivo per indicare l'elettrificazione della boccola

▶Per tutte le funzioni dell'interruttore è conveniente installare un dispositivo di lucchetto sul pannello.

▶Manometro gas SF6 (solo uno in ogni cassetta del gas SF6)

▶Sbarra di terra

▶I parametri del fusibile per la protezione del trasformatore sono 12KV, max 125A, 24KV e max 63A.

▶Interblocco tra l'interruttore di messa a terra e il pannello anteriore della sala cavi.

○ Configurazioni e funzionalità opzionali

▶Estensione riservata delle sbarre

▶ Motore bus esterno per funzionamento interruttore di carico 24 V/48 V CC 110 V/220 V CC/CA.

▶ Bobina di sgancio parallelo 24 V/48 V CC 110 V/220 V CC/CA.

▶Bobina di chiusura parallela 24 V/48 V CC 110 V/220 V CC/CA.

▶Trasformatore di corrente ad anello e amperometro di misura Trasformatore di corrente ad anello e wattorametro

▶Blocco della messa a terra sotto tensione della linea in ingresso (blocco dell'interruttore di messa a terra quando la boccola è sotto tensione) CA/CC 110 V/220 V. Contatto ausiliario

▶Posizione di chiusura del carico 2NO+2NC, posizione interruttore di messa a terra 2NO+2NC, fusibile bruciato 1NO, manometro 1NO con segnale ed estintore arco 1NO con contatto di segnale.

▶L'apparecchio secondario può essere installato nella camera della linea secondaria nella parte superiore del quadro elettrico e nella scatola di bassa tensione nella parte superiore del quadro elettrico.

□ Modulo contatore M

○ Configurazione e funzionalità standard

▶Armadio di misurazione 12KV

▶2 trasformatori di corrente

▶2 trasformatori di tensione

▶6 boccole serie 400 vengono utilizzate per collegare il bus esterno flessibile esteso di GSFR6-12, con l'ingresso superiore e l'uscita inferiore.

▶Rompifiamma per la protezione di PT

▶Componente di bassa pressione 1 voltmetro con commutatore, 1 amperometro con commutatore, larghezza x altezza x profondità =696×1806×820 mm.

○ Configurazioni e funzionalità opzionali

▶3 trasformatori di corrente

▶3 trasformatori di tensione parafulmini

▶Indicatore di tensione capacitiva per indicare che il quadro è carico

▶Componente a bassa pressione: 1 misuratore di potenza, 1 misuratore di potenza reattiva.

□ Modulo VCB CB

○Configurazione e funzionalità standard e opzionali

▶Il parafulmine è installato sul cavo in entrata della sbarra collettrice 1250a/630a.

▶Interruttore automatico in vuoto per protezione linea da 1250a/630a

▶Trasformatore di corrente

▶Interruttore automatico in vuoto VD4X0 ad azionamento elettrico 10VDC

▶Trasformatore di tensione

▶Funzionamento elettrico di UXO, un interruttore di isolamento/messa a terra superiore a tre stazioni dell'interruttore sottovuoto. ▶Unità di protezione e controllo REF542plus (con TA di protezione)

▶Bobina a lancio di corrente 110 V/220 V CC

▶Bobina di chiusura 110V/220VCC

▶Bussola a bullone serie 400 della boccola di uscita 1250A/630A disposta orizzontalmente nella parte anteriore.

▶Estensione bus riservata dell'indicatore di tensione capacitiva 1250A/630A per indicare la tensione della boccola

▶Manometro gas SF6 (solo uno in ciascuna scatola di gas SF6) Larghezza x altezza x profondità = 696× 1806× 781 mm. ▶Sequenza on-off: O-0.3s-CO-180s-CO.

▶Sensore di pressione del gas

□ Accessori opzionali

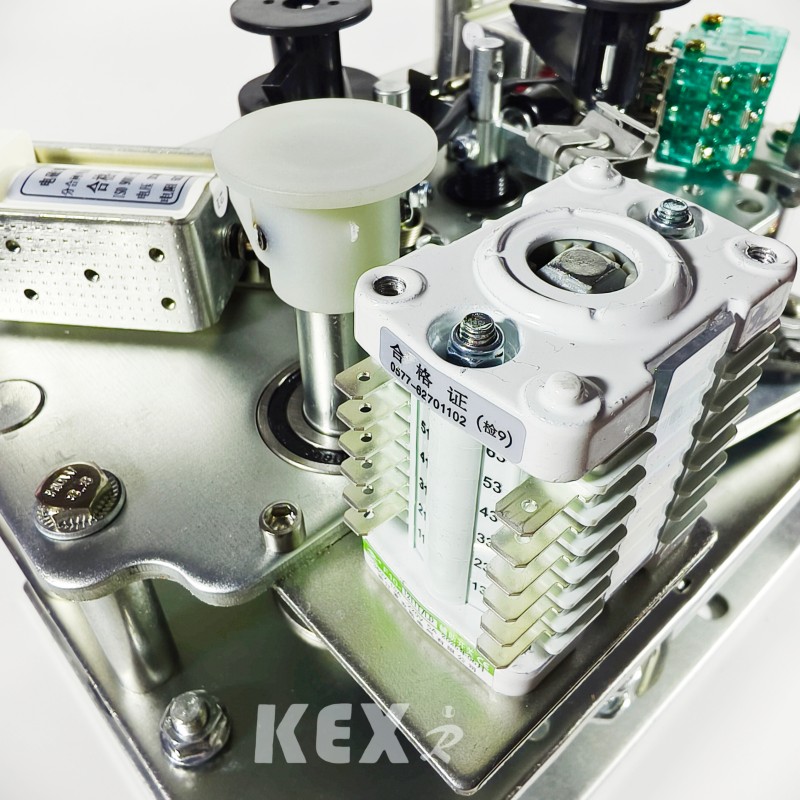

1. Contatto ausiliario Tutti gli interruttori di carico e gli interruttori automatici possono essere dotati di 2NO+2NC che indicano la posizione dell'interruttore. È possibile installare una bobina di sgancio in parallelo (CA o CC) sull'interruttore del trasformatore e sull'interruttore automatico, mentre il componente di controllo a bassa tensione è situato dietro il pannello anteriore.

2. Indicazione della tensione L'indicatore di tensione capacitiva mostra se la boccola è carica o meno e la presa su di essa può essere utilizzata per la fase nucleare.

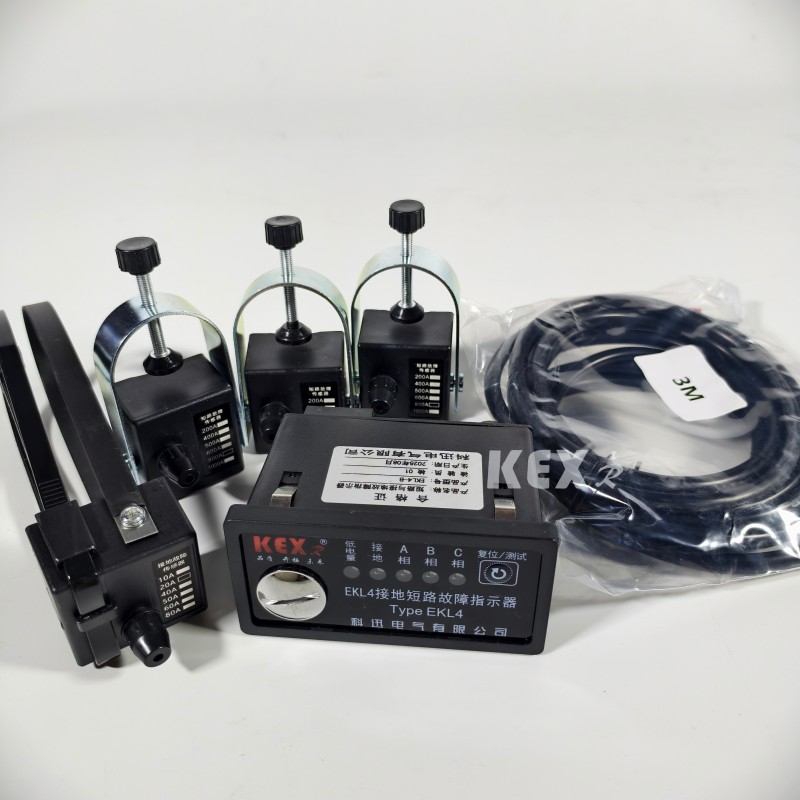

3. Indicatore di cortocircuito e guasto a terra Per facilitare la localizzazione del guasto, il modulo interruttore su cavo può essere dotato di indicatori di cortocircuito e guasto a terra per un semplice rilevamento del guasto.

4. Funzionamento elettrico È uno schema standard per il meccanismo di funzionamento manuale dell'unità interruttore a cavo e dell'unità trasformatore. Puoi anche scegliere di installare un comando elettrico. Gli interruttori dei cavi, gli interruttori automatici in vuoto e gli interruttori di messa a terra sono tutti azionati da meccanismi situati dietro il pannello frontale. Tutti gli interruttori e gli interruttori automatici possono essere azionati tramite maniglia (configurazione standard) oppure possono essere dotati di comando a motore (accessori). Tuttavia, l'interruttore di terra può essere azionato solo manualmente ed è configurato un meccanismo con la capacità di chiudere la corrente di guasto. Il comando elettrico può essere facilmente realizzato per fasi.

5. Collegamento del cavo Sono installate boccole standard conformi a DIN47636. Tutti gli isolatori hanno la stessa altezza da terra e sono protetti da piastra di copertura del vano cavi. Alcune piastre di copertura possono essere interbloccate con l'interruttore di messa a terra e possono essere utilizzate anche speciali piastre di copertura per sala cavi doppia per le linee in ingresso con cavo doppio.

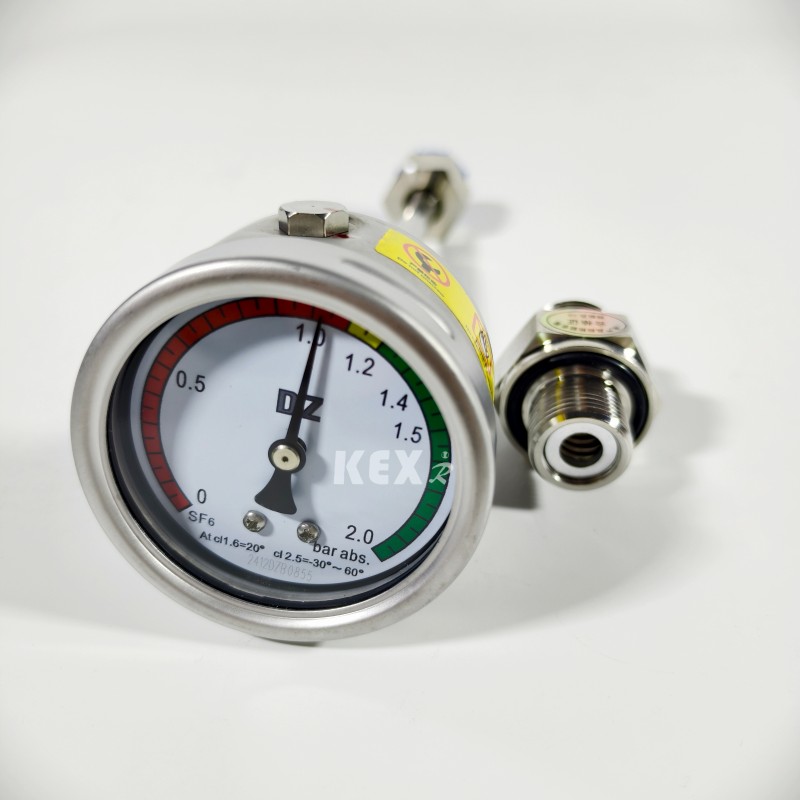

6. Indicatore di pressione Solitamente dotato di un indicatore di pressione, formato da un manometro. Inoltre possono essere forniti contatti elettrici per indicare la riduzione della pressione.

7. Blocco a chiave È possibile installare blocchi a chiave per interruttori automatici, sezionatori di carico e sezionatori di messa a terra. Può essere dotato di semi-riparo con blocco di interblocco, adatto per interruttori automatici, sezionatori di carico e sezionatori di terra.

8. Separatore d'arco Tutte le unità della rete ad anello possono essere dotate di sezionatori d'arco. Quando si forma un arco all'interno, i dispositivi di arresto dell'arco si chiudono automaticamente sulla boccola in entrata, compresi i moduli D, DE e V, e tutti i moduli cavo possono essere dotati di un dispositivo di arresto dell'arco. Devono ordinarlo con l'unità e non possono cambiarlo. L'azione dell'estintore dell'arco può essere indicata con questo metodo e i contatti elettrici nell'armadio SF6 sono collegati al terminale dietro il pannello frontale.

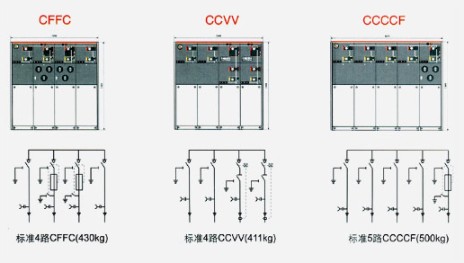

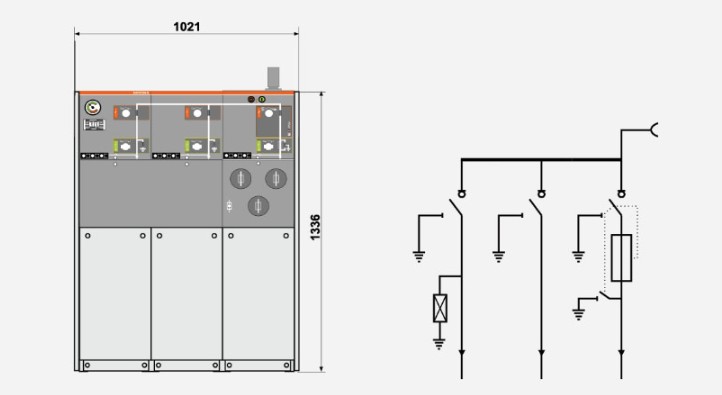

● Esempio di schema

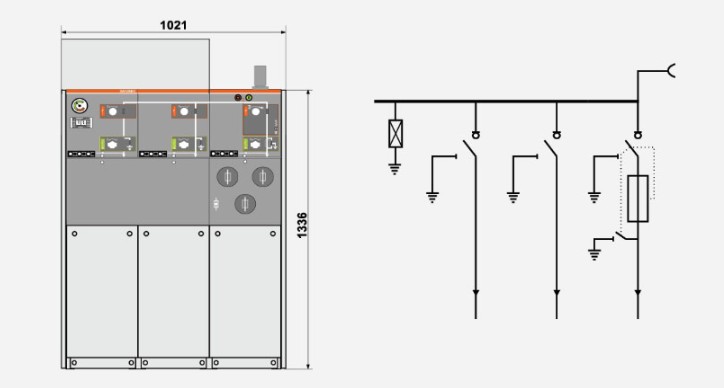

◆ Schema 1 SA+CCF+

 Installare il parafulmine sul bus e lasciarlo per l'espansione.

 Nota: il numero di unità interruttore non deve essere inferiore a 3.

◆ Schema 2 CCF+

Installare il parafulmine nella linea in ingresso e riservare l'espansione.

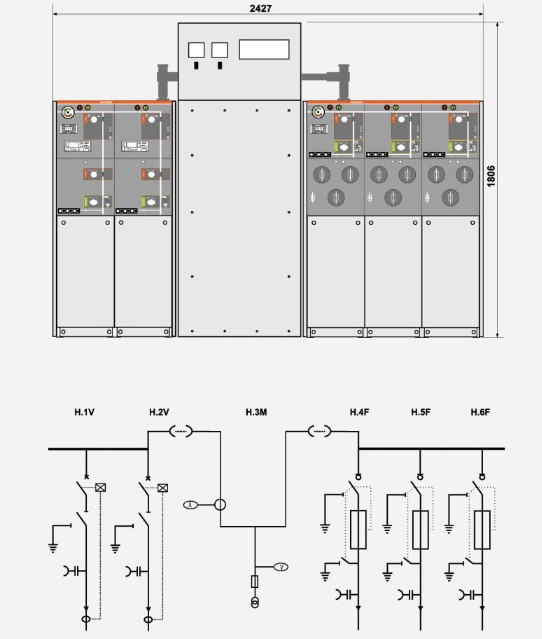

◆ Schema 3  W+M+FFF

Calcolo lato alta tensione

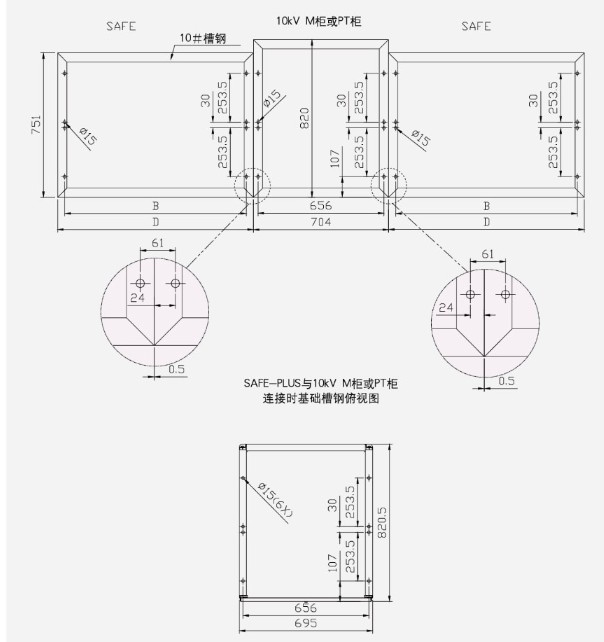

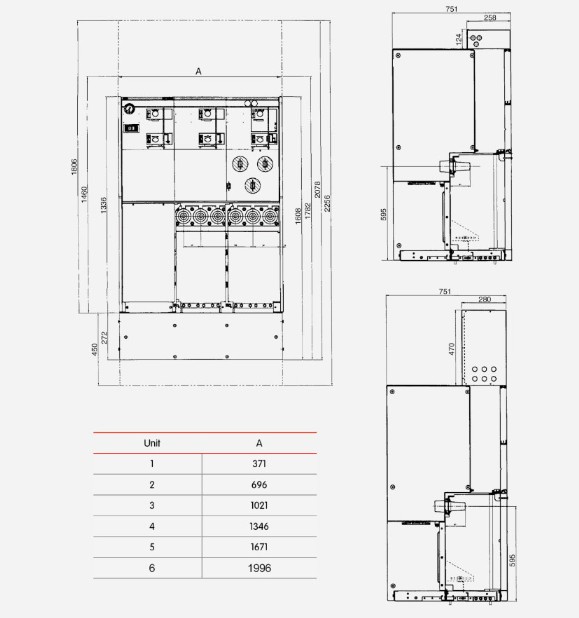

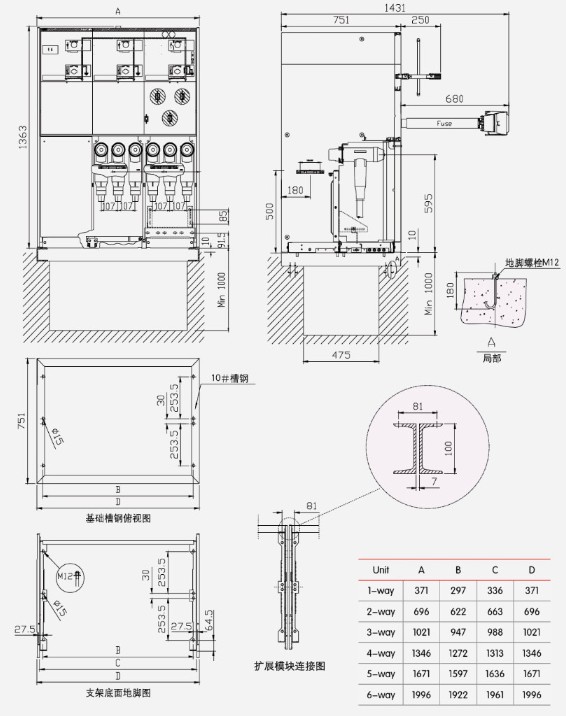

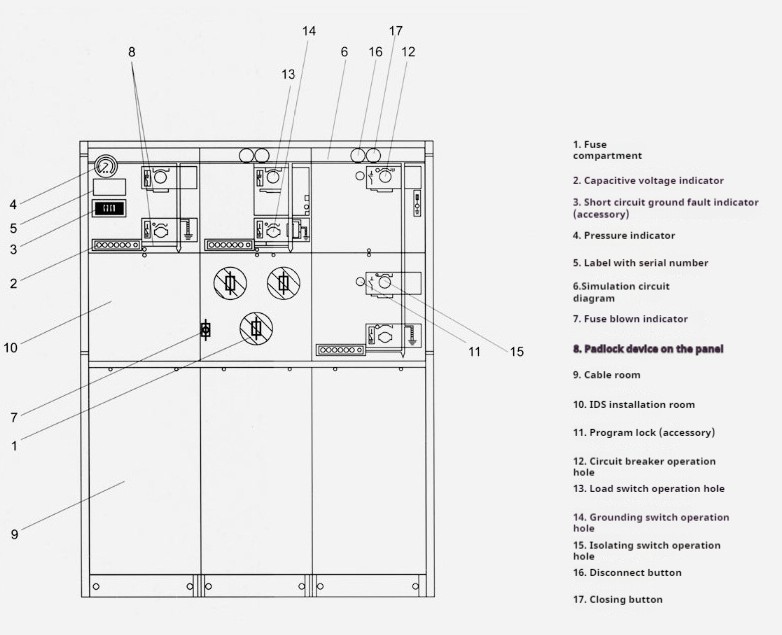

● Tabelle della struttura e delle dimensioni dell'armadio GIS di tipo combinato KXRM6-12
