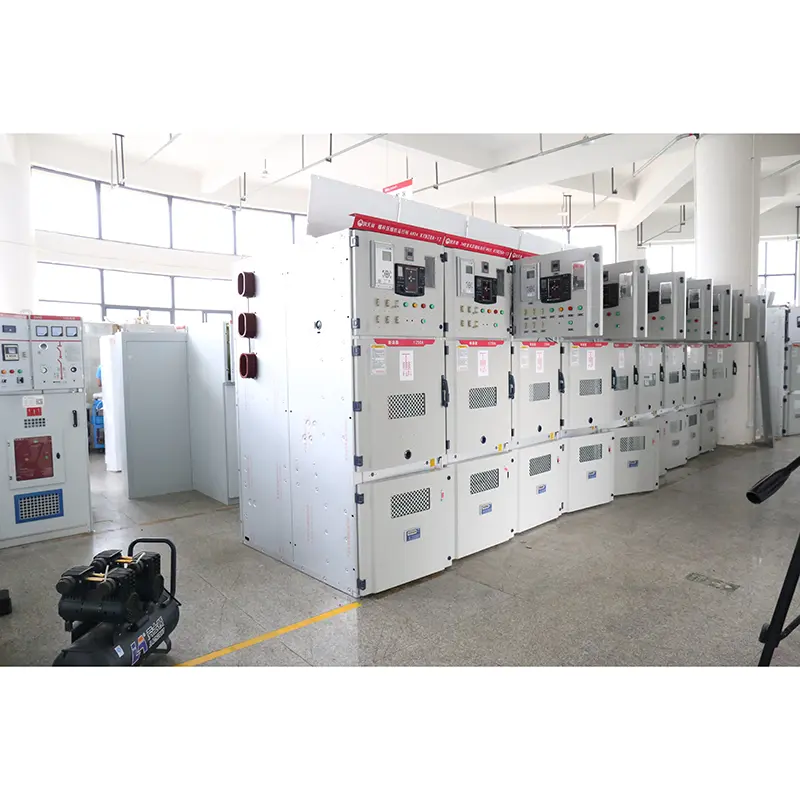

Quadro HV

● Utilizzo delle condizioni

▶ Temperatura dell'aria: -10 ~ 40 ℃;

▶ Altitudine: sotto 1000 m

▶ Umidità: umidità relativa: la media giornaliera inferiore al 95%e la media mensile non è superiore al 90%

▶ Pressione del vapore acqueo: il valore medio giornaliero non è superiore a 2,2 kPa e il valore medio mensile non è superiore a 1,8 kPa ；; Quando la temperatura scende improvvisamente, può verificarsi condensa, accompagnata dall'inquinamento. Questo prodotto è adatto alle seguenti due condizioni ambientali che sono più gravi delle condizioni normali:

(1) la condensa non è frequente (non più di due volte al mese in media) ed è leggermente inquinata;

(2). Generalmente, non c'è condensa (non più di due volte l'anno in media), che è seriamente inquinata

▶ Il quadro HV è adatto a luoghi duri in cui non vi è alcun pericolo di incendio ed esplosione, e è sufficiente un grave inquinamento per corrodere i metalli e distruggere l'isolamento

▶ Il quadro HV di tipo Kyn28-12 è adatto per luoghi in cui non vi sono vibrazioni violente, dossi e inclinazione verticale non supera gli 80.

Nota:

(1) Il quadro HV consente lo stoccaggio e il trasporto a -30 ℃

(2) Quando l'altitudine supera 1000 m, deve essere gestita in base ai requisiti tecnici B/2102 "per l'apparato elettrico ad alta tensione che utilizzano aree di altitudine"; Quando l'altitudine non supera i 2000 m, non devono essere prese misure per apparecchiature ausiliarie a bassa tensione;

(3) Quando le condizioni di utilizzo effettive sono diverse da quelle precedenti, devono essere negoziate sia dall'utente che dal produttore.

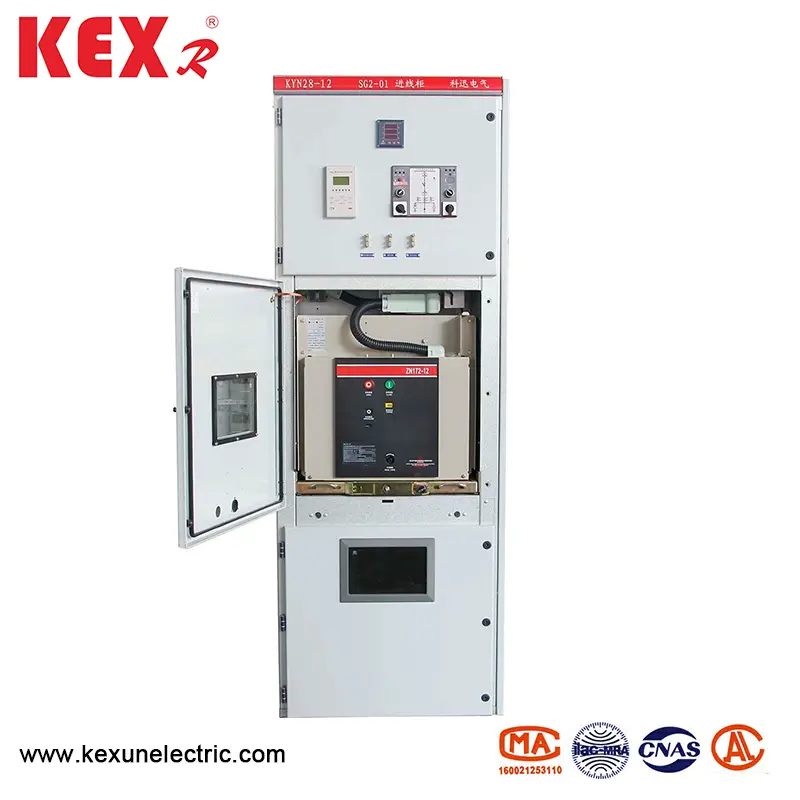

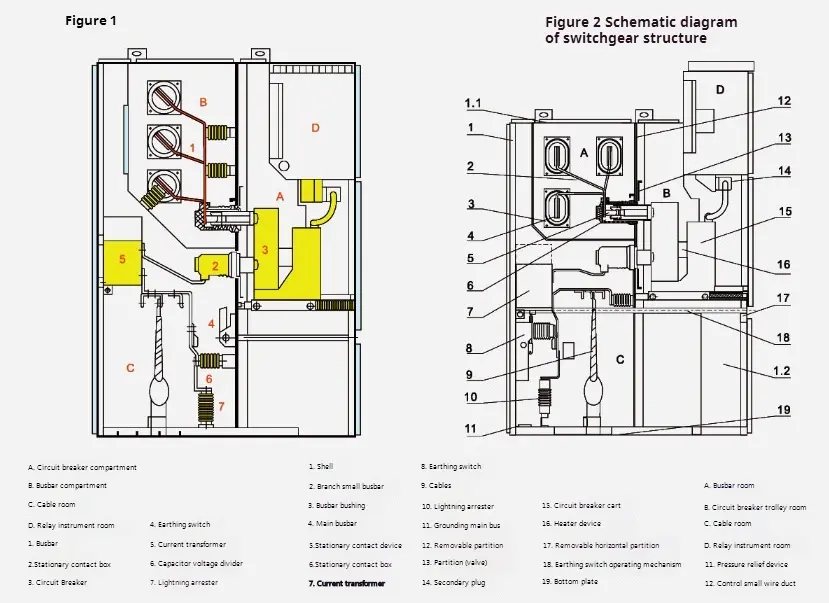

◆ Il quadro HV è costituito da due parti: un corpo di armadio fisso e una parte disegnabile (carnagrista per corto) (vedere la figura per il diagramma schematico della struttura di switchgear HV Bitows). Il guscio del corpo dell'armadio del carcere e le barattene di ciascuna unità funzionale sono imbullonati da piastre in acciaio rivestite in alluminio zinco. Il livello di protezione della shell Switchgear raggiunge IP4X e il livello di protezione di ciascuna scheda di partizione del compartimento e porta dell'interruttore è P2X quando viene aperto. Il quadro HV di tipo Kyn28-12 può essere dotato di VS1, Zn 12V a portata di vuoto a mano e VD4 Interruttore a vuoto a mano e contattore VC VACUST prodotto da ABB Company. Il quadro può essere installato in doppi armadi, ovvero in una disposizione back-to-back. L'installazione e il debug dell'armadio dell'interruttore possono essere eseguiti nella parte anteriore, in modo che l'armadio dell'interruttore possa essere installato contro il muro. Il più grande vantaggio dell'installazione contro il muro è salvare lo spazio sul pavimento. Inoltre, il quadro HV può essere installato senza la parete, ovvero il tipo di manutenzione a doppia faccia. Il layout della struttura interna dei due è incoerente e il suo vantaggio è una comoda manutenzione.

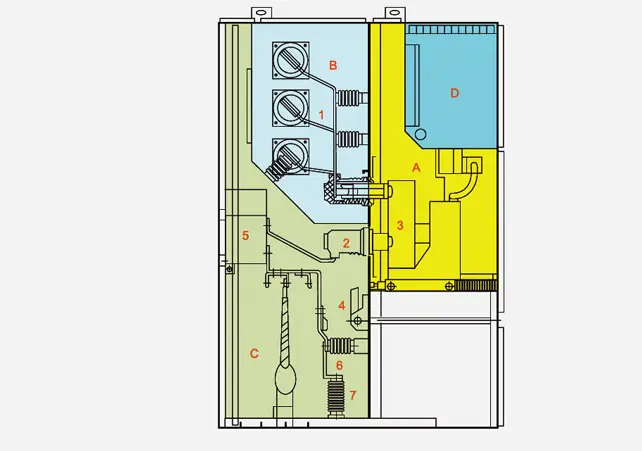

◆ Struttura HV Struttura

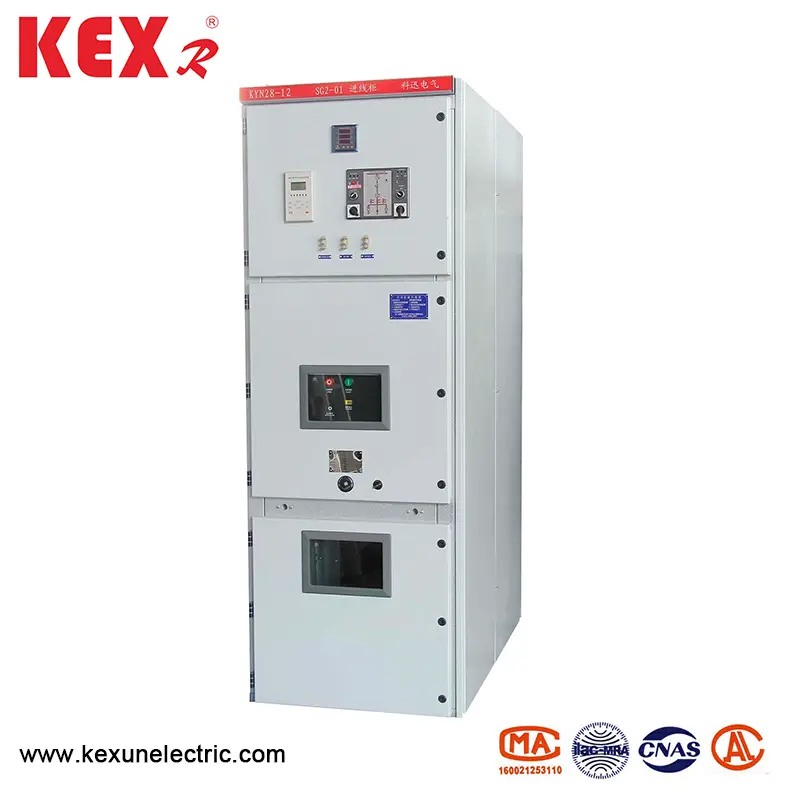

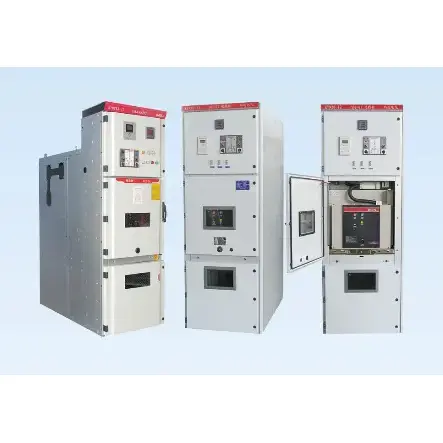

◆ Panoramica del quadro HV di tipo Kyn28-12

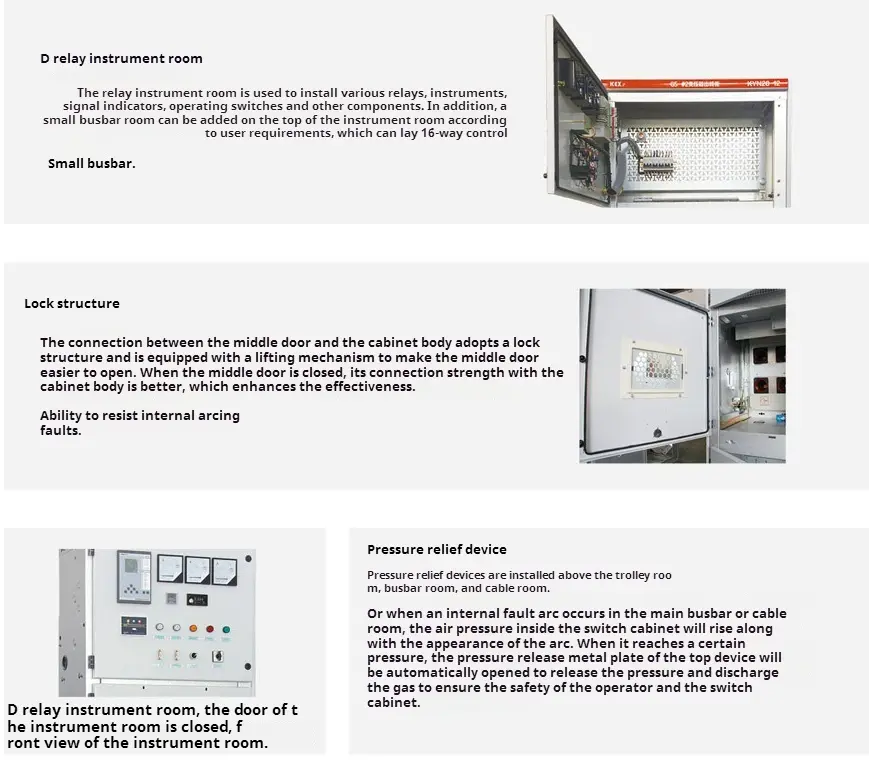

Il guscio dell'armadio e la divisione del quadro HV sono realizzati con piastre in acciaio rivestite in alluminio zinco o piastre di acciaio imbullonate dopo essere state elaborate e piegate dalle macchine utensili a CNC e l'armadio dell'interruttore assemblato può mantenere le dimensioni dell'uniformità. La piastra in acciaio rivestita in alluminio-zinco ha forti effetti anticorrosivi e antiossidazioni e una maggiore resistenza meccanica rispetto alla stessa piastra di acciaio. L'interno del quadro HV è diviso in 1. Calza per mano 2. Bus Room 3. Cavo Room 4. Rely Strument Room e il guscio di ciascuna unità ha una messa a terra indipendente. Le porte del quadro sono tutte spruzzate con plastica elettrostatica per fare in modo che le loro superfici abbiano i vantaggi della resistenza all'impatto, della resistenza alla corrosione e del bell'aspetto (il colore può essere personalizzato dagli utenti).

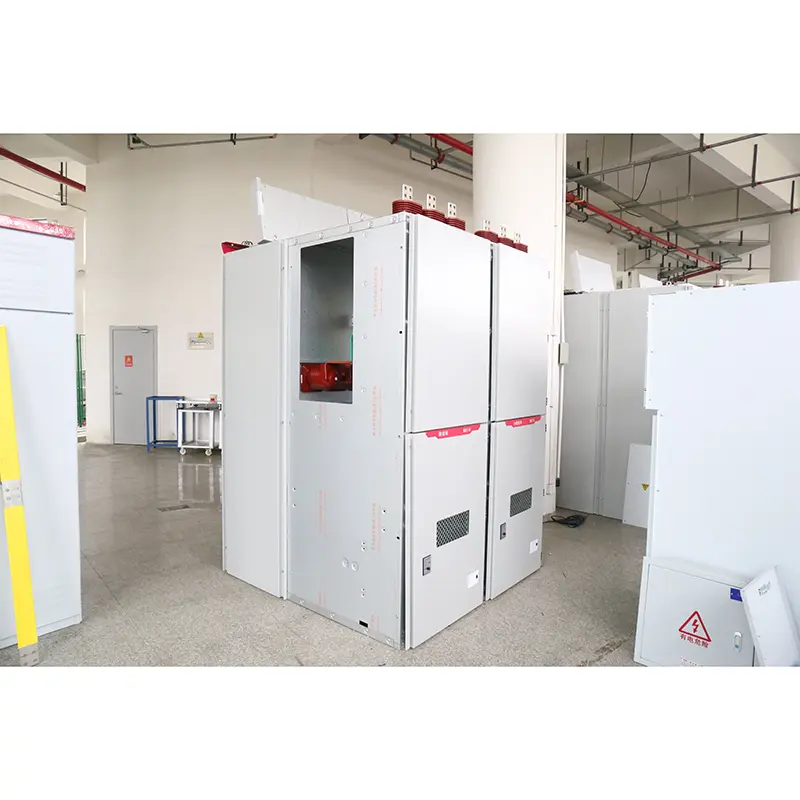

◆ Shell e partizione

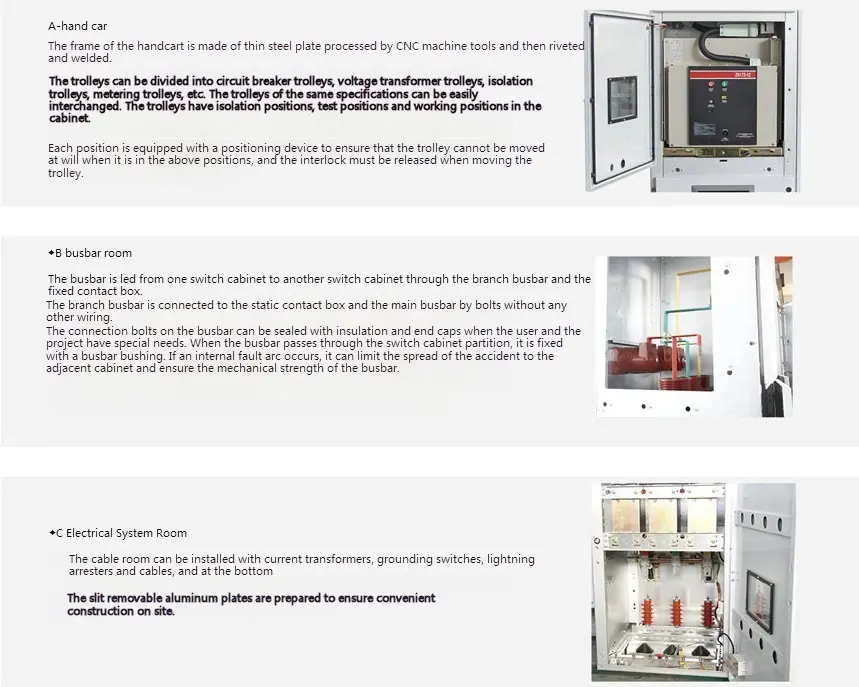

Il guscio e la partizione del quadro HV di tipo Kyn28-12 sono realizzati con piastre di acciaio di zinco con rivestimento in alluminio importato di alta qualità che sono imbullonate dopo essere state piegate dalle macchine utensili a CNC, quindi il quadro HV assemblato può mantenere le dimensioni dell'uniformità. Ha una forte resistenza alla corrosione e resistenza all'ossidazione e ha una maggiore resistenza meccanica rispetto alla stessa piastra in acciaio. HV Switchgear è diviso nella sala dei cardani (vano interruttore), camera degli autobus, sala via cavo e sala dello strumento di relè (sala a bassa tensione) per partizione. Il guscio di ogni unità è messo a terra in modo indipendente.

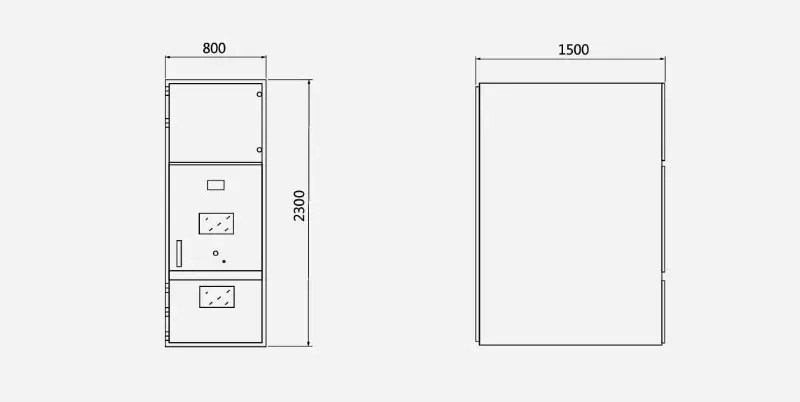

◆ Le dimensioni del contorno del quadro HV sono come Bellews ：
